品牌：匯海

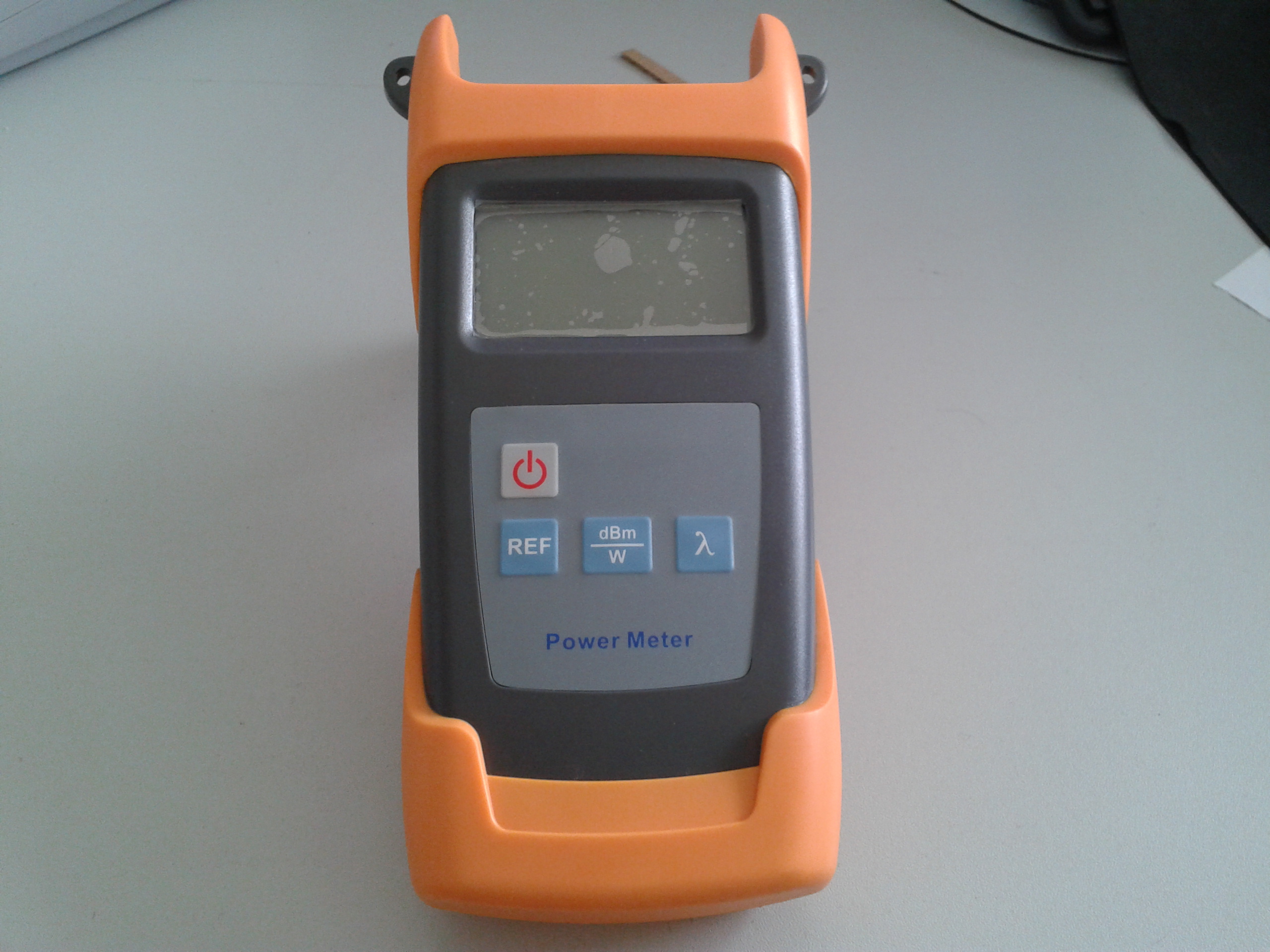

OPM-502EP系列PON光功率計概述：
OPM-502EP系列PON光功率計針對FTTx的業務和維護而推出的新款測試儀表，可以與PON光源OLS-502EP配合使用。OPM-502EP可以同時測試語音、數據和視頻信號的光功率值并給出判斷，是PON網絡工程、施工和維護的儀器。
OPM-502EP系列PON光功率計特點：
⑴．可在BPON/EPON/GPON架構上實驗語音、數據和視頻信號的同步測量和顯示。
⑵．同時測試PON系統中的1625（或1490），1550，1310三個波長。
⑶．用于1310nm上行波長的突發模式測試。
⑷．通過上位機軟件設置閾值，上傳數據，校準波長。
⑸．通過USB與PC連接，進行數據傳送。1000條記錄可在設備或上位機軟件中保存、查看、刪除，且設備中記錄掉電不丟失。
⑹．含普通光功率計模塊，包含850、1300、1310、1490、1550、1625六個校準波長。（訂貨信息：OPM-502EP-PM）
⑺．可選配紅光源功能650nm。（訂貨信息：OPM-502EP-VFL）
⑻．中/英文顯示可選。
⑼．提供十組閾值選擇，三個指示燈直觀顯示被測光路狀態。
⑽．可設置設備十分鐘后自動關機，可進行日期時間設置。
⑾．美觀的貼膜按鍵設計，按鍵靈敏度高，大大減小了設備體積與重量。
⑿．不同型號對應不同功能OPM-502EP具有PON功率計功能；OPM-502EP-PM具有PON+普通光功率計功能，客戶可依據自身使用需要進行選購。
OPM-502EP系列PON光功率計技術指標:
|
PON光功率計模塊 |
OPM-502EP |
|
|
1310nm上行測試 |
||
|
光譜通帶 |
1260nm～1360nm |
|
|
測量范圍 |
-40dBm～+10dBm |
|
|
大輸入功率 |
15dBm |
|
|
隔離度（1490/1550nm） |
>40dB |
|
|
突發測試誤差 |
<±0.5dB |
|
|
1490nm下行測試 |
||
|
光譜通帶 |
1470nm～1505nm |
|
|
測量范圍 |
-40dBm～+10dBm |
|
|
大輸入功率 |
15dBm |
|
|
隔離度（1310/1550nm） |
>40dB |
|
|
1550下行測試 |
||
|
光譜通帶 |
1535nm～1570nm |
|
|
測量范圍 |
-40dBm～+20dBm |
|
|
大輸入功率 |
25dBm |
|
|
隔離度（1310/1490nm） |
>40dB |
|
|
測量 |
||
|
固有不確定度 |
±0.5dB |
|
|
線性 |
±0.1dB |
|
|
通過插入損耗 |
<1.5dB |
|
|
通用指標 |
||
|
探頭類型 |
InGaAs |
|
|
連接器類型 |
FC/SC/ST通用接頭 |
|
|
光纖類型 |
SM 9/125um |
|
|
單位顯示 |
dB/dBm/xW |
|
|
分辨率 |
0.01dB |
|
|
工作電壓 |
DC 3.3V～5.5V |
|
|
電源 |
3節AA1.5V電池 |
|
|
電池連續 工作時間注① |
PON：90h OPM：100h VFL：50h |
|
|
工作溫度 |
-10℃～60℃ |
|
|
存儲溫度 |
-25℃～70℃ |
|
|
重量(無電池和護套) |
425g |
|
注①：電池工作時間均是在無背光狀態下的工作時間，持續開啟背光狀態下的工作時間將相對縮短。
