品牌：美國VIAVI

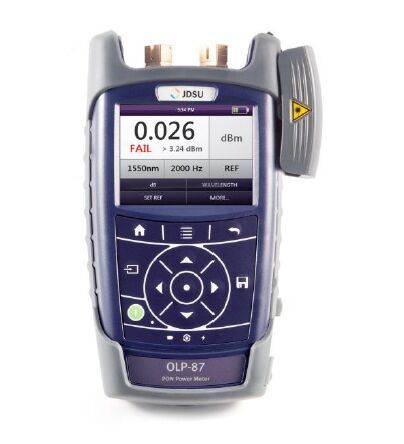

美國VIAVI新款PON光功率計OLP-87/OLP-87P特點：
· 手持測試裝備，采用通過模式測試可選波長的 PON 網絡光功率。
· PON 網絡測試，包括 1310/1490nm 、 1310/1490/1550nm 、 1270/1310/1490/1550/1 578nm 三種版本。
· 突發信號測試，針對上行波長 1270nm 和 1310nm 。
· 高性能寬帶功率計選項，采用通用連接器接口。
· 自動 “PASS/FAIL” 光纖端面檢測，支持 P5000i 數字視頻檢查探頭。
· 主機可存儲光纖檢查和測試的結果。
· 通過 USB 接口實現數據傳送和遠程控制。
· Smart-Reporter 智能報告生成軟件幫助你創建結果報告。
· 自動置中光纖端面圖像。
· 觸摸屏操作，用戶界面類似的智能手機界面。
· 堅固的，防風雨設計。
美國VIAVI新款PON光功率計OLP-87/OLP-87P技術參數：
功能選擇：
|
|
OLP-87 1310/1490nm |
OLP-87 1310/1490/1550nm |
OLP-87 XG-PON 1270/1310/1490/1550/1578nm |
|
雙端口通過模式 |
■ |
■ |
■ |
|
B-PON （ ITU-T G983.x ） |
■ |
■ |
■ |
|
G-PON （ ITU-T G984.x ） |
■ |
■ |
■ |
|
E-PON （ IEEE 802.3av ） |
■ |
■ |
■ |
|
XG-PON （ ITU-T G.987 ） |
|
|
■ |
|
10G-EPON （ IEEE802.3av ） |
|
|
■ |
|
下行數據信號 1490nm |
■ |
■ |
■ |
|
下行數據信號 1578nm |
|
|
■ |
|
下行 RF 視頻 1550nm |
|
■ |
■ |
|
上行 ONT 信號 1270nm |
|
|
■ |
|
上行 ONT 信號 1310nm |
■ |
■ |
■ |
|
寬帶功率計 |
光纖耦合 |
UPP 通用適配器（選項） |
UPP 通用適配器（選項） |
|
光纖檢查 |
|||
|
通過 P5000i |
■ |
■ |
■ |
|
通過 PCM 顯微鏡 |
OLP-87P 版本 |
OLP-87P 版本 |
OLP-87P 版本 |
FTTx 模式：
|
|
OLP-87 1310/1490nm |
OLP-87 1310/1490/1550nm |
OLP-87 XG-PON 1270/1310/1490/1550/1578nm |
|
上行 1270nm ，突發模式 |
|||
|
功率測量范圍 |
|
|
-40dBm—+13dBm |
|
允許輸入功率 |
|
|
+17dBm |
|
光譜通帶 |
|
|
1260—1280nm |
|
上行 1310nm ，突發模式 |
|||
|
功率測量范圍 |
-40dBm—+13dBm |
-40dBm—+13dBm |
-40dBm—+13dBm |
|
允許輸入功率 |
+17dBm |
+17dBm |
+17dBm |
|
光譜通帶 |
1260—1360nm |
1260—1360nm |
1290—1330nm |
|
下行 1490nm |
|||
|
功率測量范圍 |
-50dBm—+13dBm |
-50dBm—+13dBm |
-50dBm—+13dBm |
|
允許輸入功率 |
+15dBm |
+15dBm |
+15dBm |
|
光譜通帶 |
1480—1500nm |
1480—1500nm |
1480—1500nm |
|
下行 1578nm |
|||
|
功率測量范圍 |
|
|
-50dBm—+13dBm |
|
允許輸入功率 |
|
|
+15dBm |
|
光譜通帶 |
|
|
1573—1583nm |
|
RF 視頻 1550nm |
|||
|
功率測量范圍 |
|
-50dBm—+26dBm |
-50dBm—+26dBm |
|
允許輸入功率 |
|
+21dBm |
+21dBm |
|
光譜通帶 |
|
1535—1565nm |
1290—1330nm |
|
通帶插入損耗 |
<1.5dB |
<1.5dB |
<1.5dB |
|
功率不確定度 |
±0.5dB |
±0.5dB |
±0.5dB |
|
校準波長 |
1310/1490nm |
1310/1490/1550nm |
1270/1310/1490/1550/1578nm |
美國VIAVI新款PON光功率計OLP-87/OLP-87P訂貨信息：基本單元
|
訂貨號 |
說明 |
|
2305/01 |
OLP-87 FTTx /PON 光功率計， 1310/1490 nm ， PC |
|
2305/21 |
OLP-87 FTTx /PON 光功率計， 1310/1490 nm ， APC |
|
2305/26 |
OLP-87 FTTx /PON 光功率計， 1310/1490 nm ，固定接口 SC-APC |
|
2305/11 |
OLP-87 FTTx /PON 光功率計， 1310/1490/1550 nm ， PC |
|
2305/31 |
OLP-87 FTTx /PON 光功率計， 1310/1490/1550 nm ， APC |
|
2305/36 |
OLP-87 FTTx /PON 光功率計， 1310/1490/1550 nm ，固定接口 SC-APC |
|
2306/36 |
OLP-87P FTTx /PON 光功率計，雙倍率跳線顯微鏡（ PCM ）， 1310/1490/1550 nm ，固定接口 SC-APC |
