品牌：美國信維
FTTx/PON 開通和維護的理想工具
信維科技PPM-50雙光口穿通工作方式使其可以工作在PON網絡中的任何位置，只有極小一部分光信號被PPM-50提取進行測量，而不影響正常業務信號的傳輸。
業務開通：PPM-50可在整個業務開通階段對所有的PON信號進行測量，驗證并確保滿足網絡標準。
· 直通連接，同時測量所有的PON信號
· 采用濾波器，可對每個PON信號波長進行單獨測量
· 1310nm波長上行突發光功率測量功能
PPM-50 智能型PON光功率計特點
· 真正針對PON(B/E/G)網絡架構而設計的光功率計
· TFT彩屏
· 操作簡捷：連接光纖即可讀取結果
· 同時測量1310、1490和1550nm波長的PON信號-語音、數據及視頻
· 雙端口穿通測試
· 可在網絡的任何位置進行實時的PON信號測試
· 用于1310 nm上行波長的突發模式檢測功能
· 通過/警告/未通過指示，輕松實現通過/失敗分析
· 儀表可設置測量閾值
· 內置時鐘
· 可編輯測試光纜和光纖序號，方便瀏覽和存儲測試結果
· 支持參考功率設置
· 可生成.CSV格式存儲文件
網絡維護：在光網絡日常維護過程中會遇到各種傳輸問題，如：連接器端面受污，光纖宏彎、斷裂，光端機故障等，這些問題都會致使傳輸線路中的信號損耗或性能下降。使用PPM-50可進行：
· 靈活的測試位置選擇
· 通過測量各節點的光功率值進行故障段查找，便于及時排除

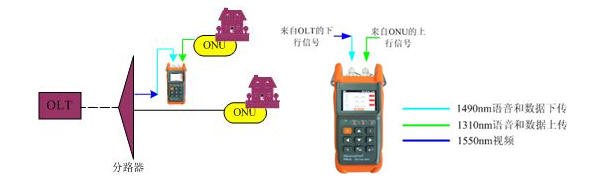

PON架構網絡內靈活測試
PPM-50光功率計可在網絡的任何位置實時測量FTTx/PON的光功率值，可用于測試、安裝和維護FTTx/PON網絡。
可應用在PON架構內任何位置
同步測量并顯示所有PON信號
PPM-50可同時測試光纖中的三個波長信號：1310 nm上行波長與1490 nm和1550 nm下行波長；其突發模式測試功能可對1310nm上行信號進行準確的突發光功率測試。
雙端口直通設計
PPM-50的直通設計可使它連接在OLT和ONU之間，功率計僅提取一小部分信號使用，在保證ONU繼續運轉的同時，測試所有業務信號的功率變化。
PPM-50 智能型PON光功率計技術指標
|
型號 |
PPM-50 |
||
|
校準波長 |
1310 |
1490 |
1550 |
|
測試范圍(dBm) |
-40 ~ +10(1) |
-40 ~ +12 |
-40 ~ +20 |
|
光譜通帶 |
1310±50 |
1490±15 |
1550±10 |
|
測量不確定度 |
≤ 0.5dB |
||
|
顯示度 |
0.01dB |
||
|
插入損耗 |
≤ 1.5dB |
||
|
顯示 |
TFT彩屏 |
||
|
光接口 |
FC/PC (可互換SC, ST) |
||
|
數據存儲 |
2000條 |
||
|
數據接口 |
USB |
||
|
供電方式 |
鋰離子電池/ AC適配器 |
||
|
電池工作時間 |
≥ 6小時 |
||
|
工作溫度 |
-20℃ ~ 50℃ |
||
|
保存溫度 |
-40℃ ~ 70℃ |
||
|
相對濕度 |
0 ~ 95% (無結露) |
||
|
重量 |
345g |
||
|
體積 (長×寬×高) |
177×80×44mm |
||
* 上述參數如有變化，恕不另行通知。
注釋：(1) 在突發探測模式下，1310nm的測試范圍是：-30 ~ +10dBm
