品牌：匯信

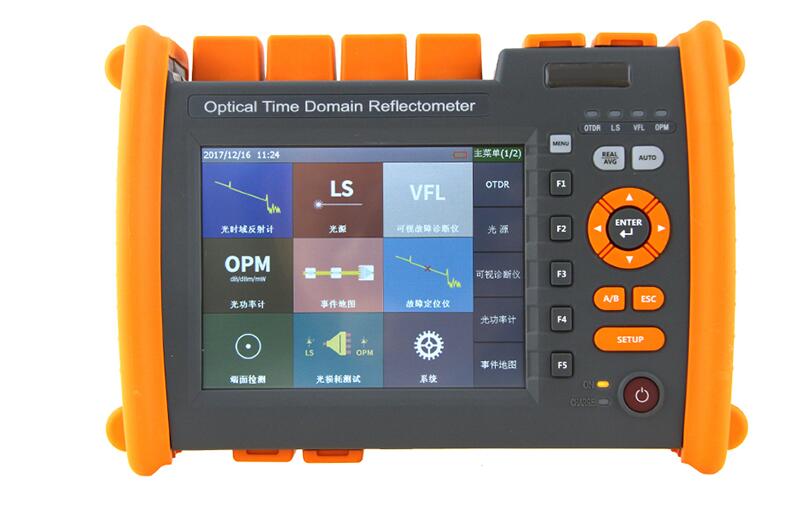

ACTC-200Plus光時域反射儀產品簡介
ACTC-200Plus光時域反射儀針對FTTx網絡而設計的一款高性能多功能測試儀器。測距分辨率0.05m，測試盲區0.8m。
ACTC-200Plus集成了OTDR/光源、光功率計、VFL功能于一體，采用觸摸和按鍵雙重操作方式，該產品具有豐富的外部接口，既可通過以太網接口實現遠程控制，也可通過兩種不同的USB接口，實現外接U盤、打印機及與PC機數據通信。
ACTC-200Plus光時域反射儀主要特點：
小于0.8m的短事件盲區，測試光纖跳線輕松自如；
集成了5.7英寸彩色TFT LCD顯示屏、按鍵/觸摸雙操作。
內置穩定光源功能1310/1550nm；
內置光功率計測試功能；
內置可視紅光故障定位（VFL）
具有獨特的測試結果自診斷功能；
具有獨立便捷的一鍵式全自動操作模式、實時測試功能按鍵；
具有多波長同步測試功能；
具有多波形查看功能；
鏈路帶光的無損測試（在線測試模塊）；
具有通信光自動測試功能；
具有測試文件無線傳輸功能；
電池低電壓告警功能；
WinCE視窗操作系統，中文操作界面；其他語言可選
ACTC-200Plus光時域反射儀技術參數：
|
動態范圍 |
32/30dB |
|
測距準確度 |
±（1 m＋取樣間隔＋0.005％×距離）（不包括折射率置入誤差） |
|
高測距分辨率 |
0.05m |
|
測試量程 |
0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km |
|
測試脈寬 |
5、10、30、100、275、500、1000、5000、10000、20000ns |
|
損耗閾值 |
0.01dB |
|
采樣點數 |
128k |
|
線性度 |
0.05dB/dB |
|
損耗分辨率 |
0.001dB |
|
波形存儲容量 |
≥1000幅 |
|
外部接口 |
USB、Min-USB、RJ-45 |
|
光輸出接口 |
FC/SC/ST（可更換） |
|
VFL |
650nm±10nm，≥5mW（典型） |
|
光功率計 |
波長范圍：1200nm ～ 1650nm、功率范圍：-50 ～ +26dBm |
|
穩定光源功能 |
1310/1550nm：-5dBm ，CW(270Hz,1K270Hz,2K270Hz) |
|
顯示屏 |
5.7英寸彩色TFT LCD觸摸屏 |
|
電池 |
7.4v/6300mAh 鋰電池組，支持最大連續12小時工作時間 |
|
電源 |
輸出:19V. 1.31A |
|
適應環境 |
工作溫度：-5 ～ +50℃，保存溫度：-20 ～ +70℃， 相對濕度： 0 ～ 95％ 無結露 |
|
尺寸 |
215mm*150mm*70mm |
|
重量(含電池) |
<1.5kg |
ACTC-200Plus光時域反射儀配置清單：
ACTC-200Plus光時域反射儀主機，充電電池，充電線，說明書，軟包。
