品牌：匯信

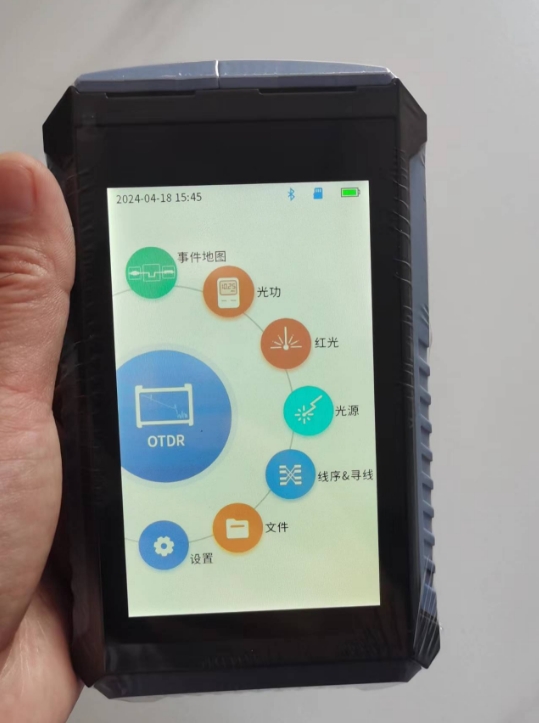

ACTC100-D1 Pro 光時域反射儀機身小巧、便于攜帶；采用4.3寸高清觸摸屏，支持多點觸控。 集成OTDR、 事件地圖、分波光功、紅光、光源、手電筒、網線線序、尋線等多功能一體機，滿足不同場合多種測試需求。其中OTDR功能標配單波長、內置波長隔離器，可對鏈路進行帶光測試，事件盲區1.5m, 測量范圍100km，實測距離70-80公里。
ACTC-100 Pro 用于測量光纖的長度、損耗、接續質量等參數，能夠輕松測試光纖鏈路的斷點、彎折、損耗點，適用于裝維人員對線路維護及搶修測試。
ACTC100-D1 Pro系列光時域反射儀技術指標
|
光 時 域 反 射 儀 |
||||
|
模 塊型號 |
-X1(帶光測試) |
-D1不可帶光測試 |
-E1 |
-F1
|
|
光纖類型 |
G.652單橫光纖 |
|||
|
波長 |
1550±20nm |
1310/1550±20nm |
1625±20nm |
1650±20mm |
|
動態范圍 |
24dB |
26/24dB |
26dB |
26dB |
|
事件盲區 |
1.5m |
|||
|
衰減盲區 |
8m |
|||
|
測試量程 |
100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km |
|||
|
測試脈寬 |
5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lμs |
|||
|
測距精度 |
±(1m+取樣間隔+0.005%×測試距離 |
|||
|
線性度 |
±0.05dB/dB |
|||
|
采樣點數 |
≥20000 |
|||
|
采樣分辨率 |
≤0.03m |
|||
|
損耗分辨率 |
0.01dB |
|||
|
損 耗 門 限 |
0.20dB |
|||
|
距離分辨率 |
0.01m |
|||
|
折射率 |
1.00000~2.00000 |
|||
|
文件格式 |
SOR標準文件格式 |
|||
|
損耗測量模式 |
4點法/5點法 |
|||
|
激光安全等級 |
Class l級 |
|||
|
光連接器 |
SC/PC |
|||
注：
1550nm 帶光測試能力：可測試線路中帶有功率≤+5dBm 的1310/1490nm/1577nm 信號的光纖；
1610nm 帶光測試能力：可測試線路中帶有功率≤0dBm 的1310/1490/1550nm 信號的光纖；1577nm≤-20dBm;
1625mm 帶光測試能力：可測試線路中帶有功率≤0dBm 的1310/1490nm/1577nm 信號的光纖；
1650nm 帶光測試能力：可測試線路中帶有功率≤+5dBm 的1310/1490nm/1550nm/1577nm 信號的光纖；
|
紅光源VFL |
650nm±10nm，≥10mW，2.5通用接口 |
|
RJ45線序 |
可測試≤300m |
|
RJ45尋線 |
數字尋線，支持帶電尋線 |
|
光功率計 |
|
|
波長范圍 |
800nm-1700nm |
|
功率范圍 |
-50 ～ +26dBm（標配）；-70 ～ +10dBm（可選）；-40 ～ +26dBm（分波光功） |
|
校準波長 |
850,1300,1310，1490,1550,1625,1650nm |
|
光口適配器 |
2.5通用接口 |
|
穩定光源功能 |
|
|
波長 |
1310/1550nm： |
|
輸出功率 |
≥-5dBm |
|
輸出模式 |
CW(270Hz,1K270Hz,2K270Hz) |
|
通用指標 |
|
|
顯示屏 |
4.3英寸彩色TFT LCD觸摸屏 |
|
電池 |
3.7v/4000mAh 鋰電池組，支持連續8小時工作時間 |
|
電源 |
輸出:5V. 2A |
|
適應環境 |
工作溫度：-5 ～ +50℃，保存溫度：-20 ～ +70℃， 相對濕度： 0 ～ 95％ 無結露 |
|
尺寸 |
144mm*86mm*33mm |
|
重量(含電池) |
<400g |
ACTC100-D1 Pro光時域反射儀裝箱清單
主機(含電池)、電源適配器、數據線、光盤(含分析軟件、使用說明書)、尋線儀 校準證書、合格證/售后服務保修卡、清潔棉片、儀器軟包
