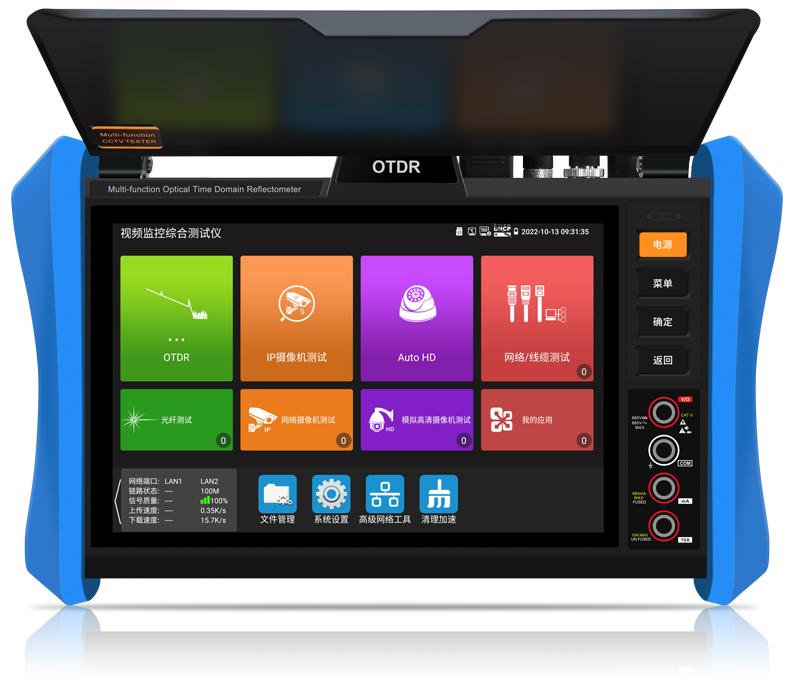

MT-8800光時域反射儀產品概述：
MT-8800光時域反射儀是針對光纖、光通訊檢測、安防監控、綜合布線的測試儀表。可檢測光纖鏈路?度，查找確定連接熔接點位置，檢測整個光纖鏈路以及鏈路上的連接點、熔接點等損耗，以及光纖鏈路衰減系數等。1610nm波長可?持帶弱光檢測。
MT-8800光時域反射儀是采?4核CPU，新?代lpDDR4內存，e-MMC存儲，全新操作系統；集成OTDR、WIFI測試儀、以太?測試儀、光功率計、穩定光源、紅光源、尋線器等多種功能為?體；全新外觀設計，符合?體?程學，硬件軟件雙優化，?持?機app遠程控制，在辦公室也能測試并獲取測試結果。
MT-8800光時域反射儀應用范圍
— 視頻監控工程安裝和維護
— 網絡布線工程的安裝和維護
— 快球、IPC攝像機檢測
— 視頻傳輸通道檢測
— PTZ云臺協議控制
MT-8800光時域反射儀技術參數
|
MT-8800 光時域反射儀 OTDR技術規格 |
||||||||
|
波長 |
1310/1550 |
1610 |
||||||
|
動態范圍(dB)1 |
28/26 |
30/28 |
32/30 |
34/34 |
28 |
30 |
32 |
34 |
|
來光檢測 |
支持 |
不支持 |
||||||
|
帶光測試 |
不支持 |
支持 |
||||||
|
事件盲區(m)2 |
≤2 |
|||||||
|
衰減盲區(m)3 |
≤10 |
|||||||
|
量程范圍 |
0.5、1、2、5、10、25、50、100、200 |
|||||||
|
脈沖寬度 |
5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000 |
|||||||
|
測試精度 |
±（1 m +取樣間隔+0.005% x 測試距離） |
|||||||
|
測量時長 |
5s~3min，實時 |
|||||||
|
線性度(dB/dB) |
±0.05 |
|||||||
|
最小距離分辨率 |
0.05 |
|||||||
|
采樣點數(K) |
32- 128 |
|||||||
|
損耗閾值(dB) |
0.05 |
|||||||
|
損耗分辨率(dB) |
0.01 |
|||||||
|
文件格式 |
SOR標準文件格式/ PDF/ EXCEL |
|||||||
|
數據存儲 |
內存8G+TF卡 |
|||||||
|
接口類型 |
FC-PC,SC-PC |
|||||||
|
備注：1、技術規格描述了用典型PC型連接器進行測量時儀器的保證性能。不考慮由于光纖折射率導致的不確定度。 2、動態范圍是在最大脈沖寬度，動態范圍是在200km/20000ns/3min條件下測得的數據。 3、盲區測量條件：反射事件在5Km以內，回波損耗為45dB，使用最小的脈寬進行測量。 4、TF需要自行購買。 |
||||||||
MT-8800光時域反射儀通用參數
|
電 源 |
|
|
外接電源 |
DC 12V（2A） |
|
電池供電 |
內置7.4V聚合物鋰電池，容量7800mAh。 |
|
充 電 |
充電3.5小時,一次充電完成可正常使用11小時。 |
|
系統參數 |
|
|
操作設置 |
電容觸摸屏，中文、繁體中文、英語、波蘭語、意大利語、韓語、俄羅斯語、西班牙語、法語、日語、德語、土耳其語、塞爾維亞語、捷克語、葡萄牙語、越南語OSD菜單，可選。 |
|
自動待機 |
關閉/5-30分鐘。 |
|
工作環境及規格 |
|
|
工作溫度 |
-10℃---+50℃ |
|
工作濕度 |
30%-90% |
|
外形尺寸 |
274mmX171mmX50mm / 1.2Kg |
