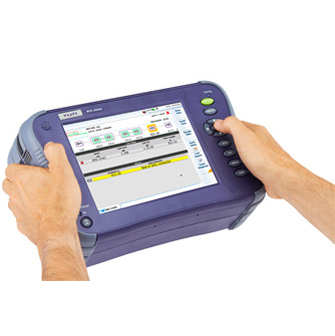

MTS6000AV2光時域反射儀主要特性
緊湊、輕便、模塊化和高度集成的平臺
多層網絡解決方案，從物理層到服務層均能測試
選件包括可現場升級的 VFL、功率計、耳機和視頻檢測顯微鏡
提供 40 多種物理單模或多模光纖測試應用模塊
多重服務能力，適用于以太網和 SONET/SDH 測試
高度模塊化的扁平外形具備升級測試能力，并提供可互換的模塊承載架、應用模塊和平臺選件
MTS6000Av2光時域反射儀主要優勢
可擴展的多重測試平臺，隨網絡和相關測試要求而變（物理層到服務層）
針對工作流程和云集成（以太網、WiFi、藍牙、3G/4G、LTE 等）進行優化
面向未來的高度模塊化平臺，具有可現場升級的選件和模塊，能顯著提升生產力
支持云環境的可選 StrataSync? 軟件能提升現場工作效率
MTS6000AV2光時域反射儀應用
1.可執行雙向的 OTDR 和損耗測量
2.可執行 10 G、10 GE 和 40 G 光纖色散測試(PMD/CD/AP)
3.可作為光譜分析儀用于安裝和維護 CWDM/DWDM 網絡
4.可用于 850、1310 和 1550 nm 波長的 10 GELAN- 和 WAN-PHY 網絡測試
MTS6000Av2光時域反射儀 OTDR模塊技術指標
光時域反射儀部分
EVO_B、C、D系列：
激光安全等級： 21 CFR Class1
距離單位：km ，英尺，英里
折射率范圍： 1,30000－1,70000nm；步長 0,00001
采樣點： 256,000
距離范圍： 0.5km 到320km
距離顯示分辨率： 1cm
標識分辨率：1cm
采樣分辨率： 4cm
距離精度： ±0.75m ± 采樣分辨率 ±1 x 10-5 x 距離(不包括群折射率不確定度)
衰減測量模式：自動、手動、 2 點、 5 點、 LSA
顯示范圍： 1.25dB-55dB
衰減顯示分辨率：0.001dB
標識分辨率：0.001dB
衰減線性度： ± 0.03dB/dB
反射精度： ±2dB
門限值： 0.01－5.99 dB；步長：0.01 dB
存儲格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0
MTS6000Av2光時域反射儀技術指標（25°C 時的典型值）
通用技術指標
|
平臺 |
描述 |
|
顯示屏 |
8 英寸 TFT 彩色觸摸屏,LCD 800x600（可選高清屏） |
|
I/O 接口 |
2 個 USB 2.0 端口 1 個微型 USB 2.0 端口 RJ45 LAN 10/100/1000 Mbps 1 個 RS422 接口 內置藍牙（可選） 內置 WiFi 802.11 b/g/n（可選） 1 個音頻插孔 1 個小型 SD 接口 |
|
內部存儲器 |
2GB（128MB 用于存儲） |
|
電源 |
|
|
電池類型 |
標準可拆卸鋰離子電池 |
|
交流/直流適配器 |
輸入 100–240 V，50–60 Hz， 輸出 19 V DC/4.7 A |
|
尺寸 |
|
|
帶一個 6100 模塊承載架和電池的主機（長x高x寬） |
290 x 188 x 97 毫米（11.5 x 7.4 x 3.8 英寸） |
|
重量 |
|
|
僅主機（無電池和模塊） |
2.4 千克 （5.3 磅） |
|
帶一個 6100 模塊承載架和電池的主機 |
3.4 千克 （7.5 磅） |
|
環境 |
|
|
工作溫度范圍（無選件） |
–20 至 +50°C （–4 至 122°F） |
|
工作溫度范圍（帶所有選件） |
0 至 +40°C （32 至 104°F） |
|
存儲溫度 |
–20 至 +60°C （–4 至 140°F） |
|
濕度 |
0 至 95% 無結露 |
|
基本裝置光接口（可選） |
|
|
功率計1 |
|
|
校準波長 |
850、1310、1490、1550、1625 nm |
|
波長范圍 |
800 至 1650（增量為 1 nm） |
|
精度2 |
±0.2 dB |
|
量程3 |
+10 至 –60 dBm |
|
分辨率 |
0.01 dB/0.01 nW |
|
連接器類型 |
通用推/拉 (UPP) |
|
光話機 |
|
|
動態范圍 |
45 dB |
|
功能 |
電話、數據傳輸 |
|
激光等級 |
1 級 |
|
連接器類型 |
通用推/拉 (UPP) |
|
可視故障定位儀 (VFL) |
|
|
波長 |
650 nm |
|
發射模式 |
CW，1 Hz |
|
激光等級 |
2 級 |
1. 溫度 25°C 時，穩定 20 分鐘后和調零后
2. 在校準波長下（1650 nm 除外）
3. –45 dBm（從 800 至 1650 nm）
連續波光源（與OTDR同一接口）：（標準配置）
|
|
8100B |
8100C |
8100D |
|
波長 |
1310nm、1550nm、1625nm |
1310nm、1490nm、1550nm、1625nm |
1310nm、1550nm、1625nm |
|
輸出功率 |
-3.5dBm |
-3.5dBm |
0dBm |
|
穩定度 |
﹤±0.1dB（25℃，1小時） |
||
|
輸出模式 |
CW、270Hz、330Hz、1kHz、2kHz、TWINtest |
||
光功率計（與OTDR同一接口）：（標準配置）
|
|
8100B |
8100C |
8100D |
|
校準波長 |
1310nm、1490nm、1550nm、1625nm |
||
|
功率范圍 |
-3 到 -55dBm |
-3 到 -55dBm |
-5 到 -55dBm |
|
精度 |
±0.5dB（在-30dBm時） |
||
訂貨信息
基本儀表
MTS-6000AV2 平臺（帶彩色觸摸屏），EM6000AV2S
MTS-6000A V2 平臺（帶高清彩色觸摸屏），EM60000AV2M
主機選件
內置光功率計和 VFL（帶 2.5 mm UPP 連接器）：E80EPMVFL
內置光話機（要配置適配器）： E80ETS
內置光話機（要配置適配器）和光功率計（2.5 mm UPP 連接器）：E80ETSPM
內置光話機（要配置適配器）、光功率計和 VFL（2.5 mm UPP 連接器）：E80ETSPMVFL
內置 WiFi 選件：E60V2WIFI
內置藍牙選件：E60V2BLUE
附加的高性能鋰離子可充電電池 E60LIHP1
100 GB SATA 硬盤選件（傳輸應用必需）：E60V2HDISK
光纖跡線察看軟件（免費）：EOFS-110
MTS6000Av2光時域反射儀OTDR模塊
常用模塊
|
型號 |
應用 |
波長 |
動態范圍 |
盲區 |
|
E8126B |
中距單模 |
1310/1550nm |
41/40dB |
0.65m/2m |
|
E8136B |
中距單模 |
1310/1550/1625nm |
41/40/40dB |
0.65m/2m |
|
E8126C |
長距單模 |
1310/1550nm |
45/45dB |
0.6m/2m |
|
E8136C |
長距單模 |
1310/1550/1625nm |
45/45/44dB |
0.6m/2m |
|
E8139C |
長距單模 |
1310/1490/1550nm |
45/44.5/45dB |
0.6m/2m |
|
E8126D |
超長距單模 |
1310/1550nm |
50/50dB |
0.5m/2.5m |
|
E8136D |
超長距單模 |
1310/1550/1625nm |
50/50/50dB |
0.5m/2.5m |
