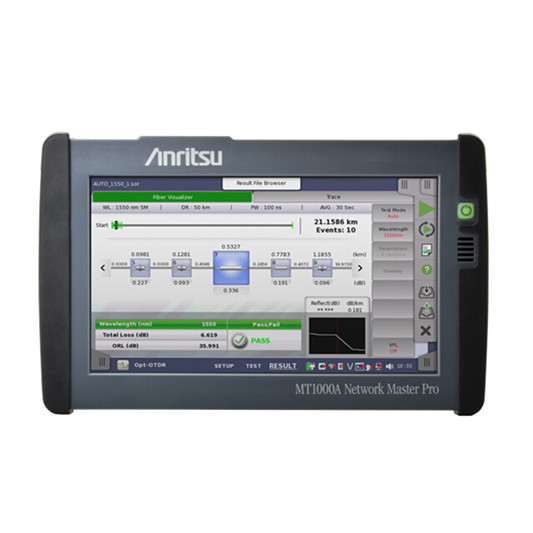

日本安立MT1000A光時域反射儀
產品名稱： 光時域反射儀
型 號： MU100020A/MU100021A系列
生產廠家： 安立（Anritsu）
產 地： 日本
使用范圍： 光通信網絡工程施工與維護
日本安立MT1000A光時域反射儀產品描述：
隨著智能手機和平板電腦等移動設備在各地迅速普及，這些使用 SNS、視頻流的設備使數據流量增長。雖然移動網絡基站采用各種不同的方法配置，但天線無線電部分均通過通用接口 CPRI/OBSAI 以光纖實現 BBU 與 RRH 的連接。隨著移動網絡環境的日益發展，對光纖故障探測與傳輸質量測試的需求也越來越多。而在網絡測試 MT1000A 中安裝 10G 多速率模塊 MU100010A 和 OTDR 模塊 MU100020A/21A，就能實現一體化光纖故障探測和傳輸質量測試。
利用 MU100020A/21A，通過過度的光反射，可探測出光纜連接處有刮損或污垢的連接器就是故障位置，從而實現移動光纖網絡的故障探測與故障排除。此外，通過光纖可視器功能實現使用方便、輕松報告的測試，提高工作效率。
日本安立MT1000A光時域反射儀產品特點：
移動網絡安裝與維護
· 移動前傳/回程光損失和反射衰減測量
o 支持混合 SM 光纖 (1310 nm/1550 nm)，MM 光纖 (850 nm/1300 nm) 型號
o 一體化 OTDR 光源、光功率計、可見光源 (可選)
o 用于高精度事件檢測的多脈沖測量
o 通過同時安裝的多速率模塊 MU100010A 實現 CPRI/OBSAI 測量
· 使用方便、輕松報告
o 利用光纖可視器功能，顯示概覽圖和通過/未通過評估的結果
o 利用觸摸板實現 OTDR 簡單測試模式操作
o 單鍵輸出 PDF 報告
核心網和城域網長距離安裝與維護
· 100 千米或長的長光纖，PON 網絡具有高達 1×128 分路器
· 支持三種 SM 光纖 (1310 nm/1550 nm) 型號 (標準、加強、高性能)
· 支持其他移動網絡應用
日本安立MT1000A光時域反射儀OTDR 模塊應用
一般來說，根據光纖測量的環境，OTDR 測量需要距離范圍、脈沖寬度、測量時間等多項設置。這就讓一般情況下不使用 OTDR 的技術人員感到非常困難。對一個光電路執行通過/未通過評估來獲取報告時，一個簡單且直觀的 GUI 是提高工作效率的關鍵。
MU100020A/MU100021A 的操作很簡單，它采用三種應用測量模式：OTDR 測量、FTTA 測量和 OLTS 測量。
OTDR 測量
OTDR 測量結果顯示為一條軌跡，顯示光纖長度、損失和反射大小，并在光纖可視器屏幕上顯示分析結果報告。
事件圖標顯示每個連接器、接片和遠端的特性。
通過/未通過評估基于用戶可設置閾值
用戶可針對每個事件設置任意閾值。只要預先設定工程設計手冊中規定的通過/未通過評估設置，那么測量結束時，就可輕松地看出所測量的光纖損耗狀態。
FTTA 測量
移動前傳 FTTA 一般安裝長度約為幾百米的相對較短光纖。在此類測量環境中，不同運營商在不同條件下進行的測量通常會在之后的數據處理中出現不一致問題。
在 FTTA 測量中，由于事先確定了光纖安裝測量條件，所以不論是誰執行測量，始終都在相同的條件下進行。
與 OTDR 測量功能類似，每次測量結果都可以在跟蹤與光纖可視器屏幕上分析。
OLTS 測量
在測量光物理層時，基礎測量就是使用光源和功率計進行的損耗測量。當內置光源和功率計為標配時，MU100020A/MU100021A 便可被用作一個光損耗測試儀 (OLTS)此外，測量結果可以根據測試儀閾值，由各數據的通過/未通過評估的損耗表來管理。
日本安立MT1000A光時域反射儀規格
OTDR Module MU100020A
|
選項 |
MU100020A-020 |
MU100020A-021 |
MU100020A-022 |
|
波長 |
1310 nm/1550 nm ±25 nm |
||
|
光纖類型 |
Single Mode Fiber (SMF) |
||
|
脈沖寬度 |
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 ns |
||
|
動態范圍 |
39 dB/37.5 dB |
42 dB/41 dB |
46 dB/46 dB 25 dB/25 dB (Pulse Width: 100 ns) |
|
事件盲區 |
≤80 cm (typ.) |
||
|
衰減盲區(IOR = 1.500000) |
≤3.8 m/4.3 m |
||
OTDR Module MU100021A
|
選項 |
MU100021A-021 |
|
|
波長 |
1310 nm/1550 nm ±25 nm |
850 nm/1300 nm ±30 nm |
|
光纖類型 |
Single Mode Fiber (SMF) |
GI Fiber |
|
脈沖寬度 |
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 ns |
850 nm:
1310 nm: |
|
動態范圍 |
42 dB/41 dB |
29 dB/28 dB |
|
事件盲區(IOR = 1.500000) |
≤80 cm (typ.) |
|
|
衰減盲區(IOR = 1.500000) |
≤3.8 m/4.3 m |
≤4.0 m/5.0 m |
