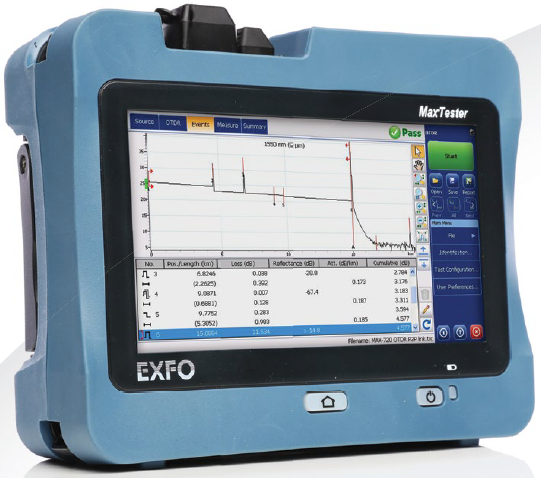

型號：MAX-720C-SM1
增強型MAX-720C-SM1是繼續借鑒并完善了平板電腦設計理念的OTDR，它小巧輕便、便于攜帶且堅固耐用，適用于外場環境。它配備業內手持式測試儀中效率高的7英寸室外增強型觸摸屏。它安裝類似于Windows的直觀GUI，確保新用戶經過短期學習，便可迅速上手。此外，它還采用經過改進的OTDR2.0環境，提供基于圖標的功能、迅速啟動、自動的宏彎查找器以及增強的自動與實時模式。
MAX-720C光時域反射儀主要功能
● 小巧輕便、堅固耐用、功能強大并借鑒平板電腦設計。
● 12小時續航時間。
● 提供即插即用型硬件選件，如可視故障定位儀（VFL）、功率計和USB工具，使技術人員的工作變得輕松。
● 支持iOLM光眼技術選件：智能、動態的應用，只需點擊一下，便可將復雜的OTDR曲線分析化繁為簡。
MAX-720C光時域反射儀應用：
● 可根據自己的情況選擇購買不同的波長和動態范圍的應用。
● 如FTTx末端一英里安裝和故障診斷、中心局鏈路驗證、PON網絡內在線光纖故障診斷。
● 網絡建設、維護及日常排障，適用于核心級光纖網絡鏈路認證
● 適用于數據網絡及日常工作級光纖網絡，適用于WAN/LAN，F(xiàn)TTx網絡
MAX-720C光時域反射儀通用規格
|
硬件 |
技術規格 |
|
顯示屏 |
7 in（178 mm）室外增強型觸摸屏，800 x 480 TFT |
|
接口 |
兩個USB 2.0端口 RJ-45 LAN 10/100 Mbit/s |
|
存儲 |
2 GB內存（20000條OTDR曲線，典型值） |
|
電池 |
充電鋰離子電池 連續運行12小時 |
|
電源 |
電源AC/DC適配器，100-240 VAC輸入，50-60 Hz，9-16 V DCIN 15 W |
|
尺寸（H x W x D） |
200 mm x 155 mm x 68 mm（7 7/8 in x 6 1/8 in x 2 ? in） |
|
重量（帶電池） |
1.29 kg |
MAX-720C光時域反射儀技術規格
|
技術規格 |
MAX-710B |
MAX-720C-SM1 |
MAX-730C |
|
|
具體型號 |
M1 |
M1 |
M1 |
|
|
波長（nm） |
1310/1550 |
1310/1550 |
1310/1550 |
|
|
動態范圍（dB） |
30/28 |
36/34 |
39/38 |
|
|
事件盲區（m） |
1 |
0.8 |
0.8 |
|
|
衰減盲區（m） |
4 |
3.5 |
3.5 |
|
|
距離范圍 |
0.1至160 km |
0.1至160 km |
0.1至400km |
|
|
脈沖寬度 |
5 ns至20 μs |
5 ns至20 μs |
5 ns至20 μs |
|
|
線性度（dB/dB） |
±0.05 |
±0.03 |
±0.03 |
|
|
損耗閾值（dB） |
0.01 |
0.01 |
0.01 |
|
|
損耗分辨率（dB) |
0.001 |
0.001 |
0.001 |
|
|
采樣分辨率 |
0.04至5 |
0.04至5 |
0.04至5 |
|
|
采樣點 |
256000 |
256000 |
256000 |
|
|
距離不確定度 |
±（0.75 + 0.005% x 距離 + 采樣分辨率） |
±（0.75 + 0.0025% x 距離 + 采樣分辨率） |
||
|
測量時間 |
用戶定義（60分鐘） |
用戶定義（60分鐘） |
用戶定義（60分鐘） |
|
|
反射準確度（dB） |
±2 |
±2 |
±2 |
|
|
典型實時刷新率（Hz） |
3
|
3
|
3
|
|
|
激光安全 |
1M |
1M |
1M |
|
|
光源（可選） |
||||
|
輸出功率（dBm） |
-11.5 |
-6 |
-2.5 |
|
|
調制 |
CW，1 kHz，2 kHz |
|||
|
光功率計（可選） |
||||
|
校準波長（nm） |
850、1300、1310、1490、1550、1625、1650 |
|||
|
功率范圍（dBm） |
27至-50 |
|||
|
不確定度（%） |
±5% ± 10 nW |
|||
|
顯示分辨率（dB） |
0.01 = 至40 dBm 0.1 = -40 dBm至-50 dBm |
|||
|
自動偏移置零范圍 |
功率至-34 dBm |
|||
|
聲音檢測（Hz） |
270/330/1000/2000 |
|||
|
可視故障定位儀（VFL）（可選） |
||||
|
激光 |
650 nm ± 10 nm |
|||
|
CW/調制 |
1 Hz |
|||
|
62.5/125 μm時的典型Pout |
> 1.5 dBm（0.7 mW） |
|||
|
激光安全 |
2級 |
|||
|
光眼（可選） |
||||
|
方式 |
1．OTDR組合（Oi）：在一臺設備上運行iOLM和OTDR應用程序。 2．升級：即使在現場也能增加iOLM軟件選件 3．僅支持iOLM：僅支持iOLM |
|||
