品牌：住友

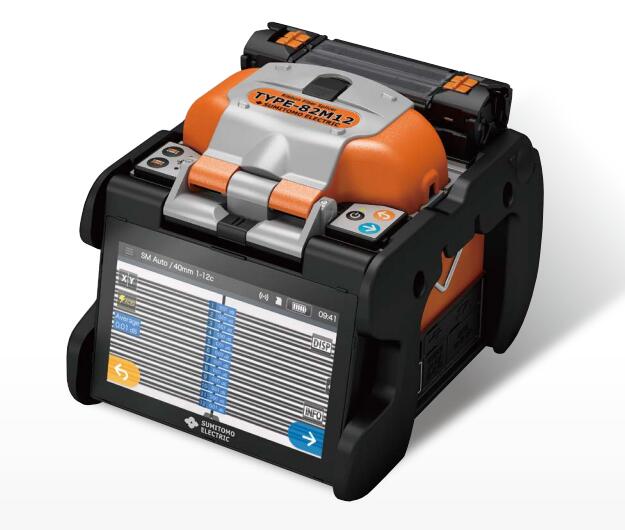

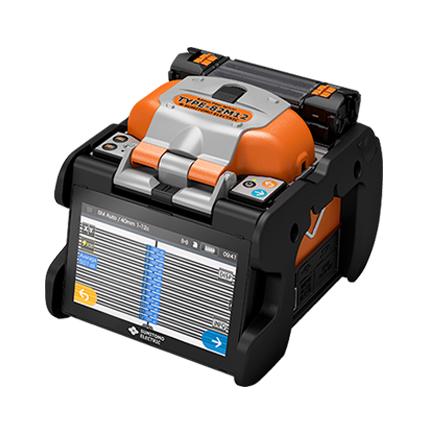

住友TYPE-82M12帶狀光纖熔接機產品特性：
小型、緊湊、高速、智能化
重量僅為2.2kg（含電池）
12芯帶狀光纜熔接僅需11秒（快速熔接模式11秒（12芯））
雙聯獨立加熱，高速加熱補強（35秒）
采用5英寸彩色觸摸屏操作方式和圖形用戶界面方式（GUI）實現簡單操作
搭載有指導幫助用戶的操作說明視頻功能
大容量電池BU-16,充滿電可以實現180次熔接加熱
適用于皮線纜和熱熔快接等多種光纜的熔接
堅固外觀提升耐環境性能/滿足多樣化需求
可承受5面跌落、防水符合IPX2、防塵符合IP5X
搭載有適于任何環境的自動放電校正功能
可通過網絡進行遠端維護支持
可通過網絡進行版本升級和軟件維護
住友TYPE-82M12帶狀光纖熔接機技術規格：
|
型號 |
TYPE-82M12 |
|
材料 |
石英玻璃纖維 |
|
光纖種類 |
SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657) |
|
光纖芯數 |
1，2，4，5，6，8，10，12 |
|
光纖包層直徑 |
帶狀光纖：包層外徑：125um,帶狀光纖厚度：280-400 um 單芯光纖：包層外徑：125um，光纖被覆外徑：250um，500um，900um |
|
適用光纜直徑 |
下線光纜（2.0*2.0—3.1mm）,皮線光纜（1.6*2.0mm） |
|
切斷長度 |
10mm |
|
熔接損耗(標準) ※1 |
SMF: 0.05dB、MMF: 0.02dB、DSF: 0.08dB、NZDSF: 0.08dB |
|
熔接時間(標準) |
9秒(單芯熔接)、12秒(4芯帶狀)、11秒(快速模式：Quick model，12芯帶狀)、14秒（標準模式：Std. Mode，12芯帶狀） |
|
加熱補強時間(標準) |
25秒（住友FPS熱縮套管，40mm，12芯）35秒(普通熱縮套管，40mm，12芯帶狀) |
|
電池使用次數（熔接和+加熱補強）※2 |
約220次（12芯帶狀） |
|
光纖視圖和放大倍數 |
兩個CMOS攝像機觀測；23X（變焦：46X）對應X或者Y軸方向觀察、23X對應X和Y雙軸方向觀察 |
|
熔接程序 |
300 |
|
加熱程序 |
100 |
|
損耗推定 |
可提供 |
|
熔接圖像捕獲/熔接數據存儲 |
200圖像/10,000熔接數據 |
|
張力測試 |
1.96N-2.09N(200gf-213 gf) |
|
可反轉型光纖涂覆壓夾 |
可提供 |
|
雙聯加熱器 |
可提供雙聯自帶獨立加熱 |
|
加熱補強 |
可提供熔接及加熱補強的自動啟動功能 |
|
雙聯加熱器 |
可提供 |
|
操作說明 |
可提供指導幫助客戶的操作說明視頻功能 |
|
自動放電校準 |
可提供（根據環境變化自動校準放電系數）自動放電校準系統 |
|
放電試驗 |
可提供 |
|
|
已提供(電池模式)顯示剩余熔接和加熱循環 |
|
遠程互動維護 |
已提供遠程互動維護系統 |
|
尺寸/重量 |
|
|
尺寸 |
128W×154D×130Hmm(不帶抗震橡膠) |
|
重量 |
1,7kg(不包括電池)、2.0kg(包括BU-16電池) |
|
顯示器 |
5.0英寸觸摸屏彩色LCD顯示器 |
|
DC輸出 |
DC12V(用于JR-6) |
|
USB端口 |
USB2.0(mini-B型) |
|
存儲媒體 |
SD/SDHC內存卡 |
|
電源 |
|
|
AC輸入 |
100~240V、50/60Hz(ADC-16) |
|
DC輸入 |
10~15V |
|
電池模塊 |
鋰離子10.8V、64600mAh(BU-16) |
|
工作條件 |
海拔0~3,660m、溫度-10~+50℃、濕度0~95% (無結露)、風速15m/s以下 |
|
存放條件 |
溫度-40~+80℃、濕度0~95% (無結露)、電池-20~+30℃(長期) |
|
電極壽命 |
3000次放電※3 |
※1:采用住友電工自產光纖測試結果。
※2:熔接和加熱補強次數很大程度上受到電池狀態以及工作環境的影響。
※3:電極實際壽命會受到工作環境的影響。
住友TYPE-82M12帶狀光纖熔接機標準配置：
|
品名 |
型號 |
數量 |
|
主機 |
TYPE-82M12 |
1個 |
|
熱剝鉗 |
JR-6 |
1個 |
|
電池 |
BU-16 |
1個 |
|
電源適配器 |
ADC-16 |
1個 |
|
電源線 |
PC-AC<X> |
1個 |
|
冷卻盤 |
- |
1個 |
|
備用電極 |
ER-10 |
1對 |
|
光纖切割刀 |
FC-6R |
1把 |
|
操作說明書光盤（CD） |
- |
1個 |
|
簡易適用說明書 |
- |
1個 |
|
收容箱和工作臺 |
CC-82 |
1個 |
|
背帶 |
- |
1個 |
|
夾具 |
FHM-12（12芯帶狀） |
1對 |
住友TYPE-82M12帶狀光纖熔接機可選夾具：
|
型號 |
FHS-025 |
FHS-09 |
FHM-2 |
FHM-4 |
FHM-5 |
FHM-6 |
FHM-8 |
FHM-10 |
FHM-12 |
FHD-1 |
|
適用光纜 |
Φ0.25mm單芯 |
Φ0.9mm單芯 |
2芯帶狀 |
4芯帶狀 |
5芯帶狀 |
6芯帶狀 |
8芯帶狀 |
10芯帶狀 |
12芯帶狀 |
下線/皮線光纜
|
