品牌：古河

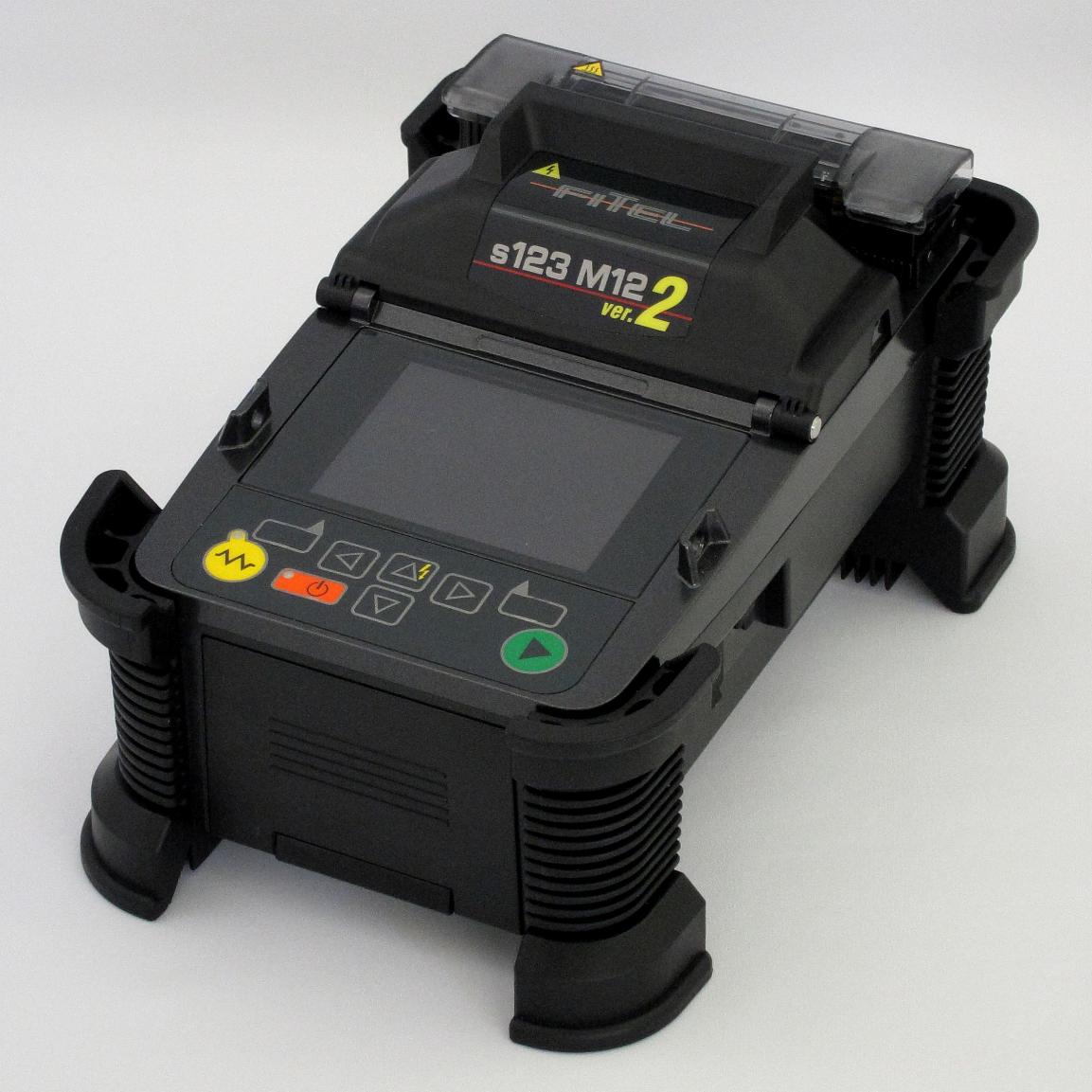

S123M12古河帶狀光纖熔接機主要特點：
●全新的機身便于操作與攜帶
全新外型設計的S122熔接機無論是放在工作臺上還是握在手中可以平穩，適用于多種光纖熔接施工環境。主機和防風罩都是由鎂合金制成，四角由橡膠墊保護，便攜和低外型設計。
●AC/DC適配器或電池可不用連接插入到主機上
●圖形操作界面，多窗口光線顯示
圖形操作界面和可透視LCD是S122操作更加簡單，即使在強光下，熔接圖像也同樣清新。可同時顯示X場和Y場光纖圖像。
●更快熔接，性能更高
15S熔接和45S加熱提高了工作效率。可存儲光纖圖像、切割次數和剝纖次數，可視為維修
菜單導航功能便于操作者進行機器的日常維護。
●結構緊奏、重量親
帶狀熔接機體積小，重量輕，僅重1.13kg，可熔接12芯帶狀光纖。可用于長途干線、局域網、FTTH帶狀光纖熔接
●全自動選擇熔接程序
根據帶狀光纖的芯數全自動選擇合適的熔接程序
●自動重組光纖
可全自動振動光纖夾具座使光纖對準。
●熔接過程的溫度是機器可以自動控制，當熔接環境變化時無需進行放電檢查
S123M12古河帶狀光纖熔接機技術參數：
|
光纖類型 |
SM / MM / DS / NZDS |
|
光纖芯數 |
1, 2, 4, 6, 8,12-芯帶狀光纖 (S123M12) |
|
涂覆直徑 |
單芯：0.25, 0.9mm |
|
包層直徑 |
0.125mm |
|
熱縮管長度 |
40mm, 60mm |
|
典型損耗 |
SMF: 0.05 dB, MMF: 0.03 dB |
|
熔接時間 |
帶狀：15s,單芯：13s |
|
加熱時間 |
40mm 單芯. 37s；60mm 單芯. 51s |
|
切割長度 |
10mm |
|
程序數量 |
熔接: 150 / 加熱: 12 |
|
數據存儲 |
熔接數據: 1,000 ，可存儲光纖圖像 |
|
電源 |
直流：13 - 18V |
|
電池壽命 |
40 芯 (熔接+加熱) |
|
尺寸 |
140W x 189D x 86H (mm) |
|
重量 |
主體: 960g, 電池: 170g |
|
外界環境 |
溫度: -10 - +50 °C；濕度: 小于 90% at 38°C(無凝水) |
|
操作存儲 |
溫度: -40 - +60 °C；濕度: 小于 95% |
|
輸入/輸出接口 |
USB1.1 |
S123M12古河帶狀光纖熔接機標準配置：
|
|
部件 |
部件型號 |
數量 |
|
1 |
熔接機主機 |
S123-M12-A-003 |
1臺 |
|
2 |
硬攜帶箱 |
HCC-01 |
1個 |
|
3 |
鋰電池 |
S943B |
1塊 |
|
4 |
鋰電池充電器 |
S958B |
1個 |
|
5 |
備用電極 |
S969 |
1對 |
|
6 |
交流適配器 |
S976A |
1個 |
|
7 |
電池充電器適配器 |
S977A |
1個 |
|
8 |
電極清潔磨具 |
D5111 |
1片 |
|
9 |
清潔刷 |
VGC-01 |
1個 |
|
10 |
切割刀 |
S325 |
1把 |
|
11 |
加熱剝纖鉗 |
S218R |
1個 |
|
12 |
12芯光纖夾具 |
S712A-012 |
1對 |
|
13 |
光纖導向器 |
S122-X-A-0008 |
1對 |
|
14 |
中文操作說明書 |
FTS |
1本 |
|
15 |
交流電源線 |
|
1條 |
