品牌：德力

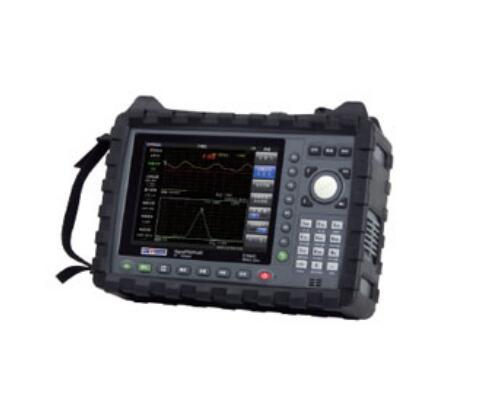

E7060C天饋線測試儀產品特點
●高效的雙通道測試
測試駐波是否合格的同時，定位問題故障點。提高現場測試人員工作效率。
● ECAL電子校準
ECAL電子校準件在給您的校準工作帶來方便和簡單的同時，還能向您提供非常一致的校準結果并去除手動校準經常可能引入的校準誤差。
●合格線自動判斷
根據施工要求，設置相應合格門限值。自動判斷測試結果是否合格。
●專業的抗干擾性能
與同類型儀器相比，采用專業抗干擾設計。在復雜的多種信號共存基站測試仍能完成天饋線系統測試。
●高集成度
6.1GHz天饋線測試儀，配備功率計選件、GPS選件。避免工程人員攜帶和學習多種儀器的麻煩。
●適用于多種光線環境
高亮度6.5寸LCD背光彩色液晶屏，可設置“高對比度”、“夜間”顯示模式，能在強光或黑暗等多種環境下清晰顯示畫面，提高現場測試效率。
●長工作時間
儀器標配5.2AH智能鋰電池，典型工作時間大于6小時，方便測試人員在無外部電源環境下測試。
●管理軟件強大的分析功能
管理軟件能通過網線從儀器中下載測試數據，通過對比歷史數據，分析得出天饋線系統性能變化趨勢，并生成報告。
E7060C天饋線測試儀技術參數
|
天饋線測試儀（主機） |
|
|
頻率范圍 |
2MHz～6.1GHz |
|
輸出電平范圍 |
≥0dBm |
|
干擾抑制 |
頻率：10dBm (偏±10kHz之內） 信道：25dBm (偏>1MHz） |
|
端口特性 |
回波損耗 ≤ -10dB |
|
方向性 |
≤-42dB(標準校準后)；≤-38dB(全帶校準后) |
|
損壞電平 |
+25dBm（射頻信號）；±50V （直流電壓） |
|
回波損耗 |
測量范圍：0dB～60dB；分辨率：0.01dB |
|
駐波比 |
測量范圍：1～65；分辨率：0.01 |
|
電纜損耗 |
測量范圍：0dB～30dB；分辨率：0.01dB |
|
故障定位 |
回波損耗測量范圍：0dB～60dB |
|
相位 |
測量范圍：-180°～+180°；分辨率：0.01° |
|
史密斯圖 |
分辨率：0.01 |
|
通過式功率計（選件） |
|
|
頻率范圍 |
300MHz～4GHz |
|
功率范圍 |
0.15W～150W平均功率 |
|
輸入阻抗 |
50Ω(標稱) |
|
終端式功率計（選件） |
|
|
頻率范圍： |
50MHz～4GHz |
|
寬動態范圍： |
55dB動態范圍，-35～+20dBm |
