品牌：德力

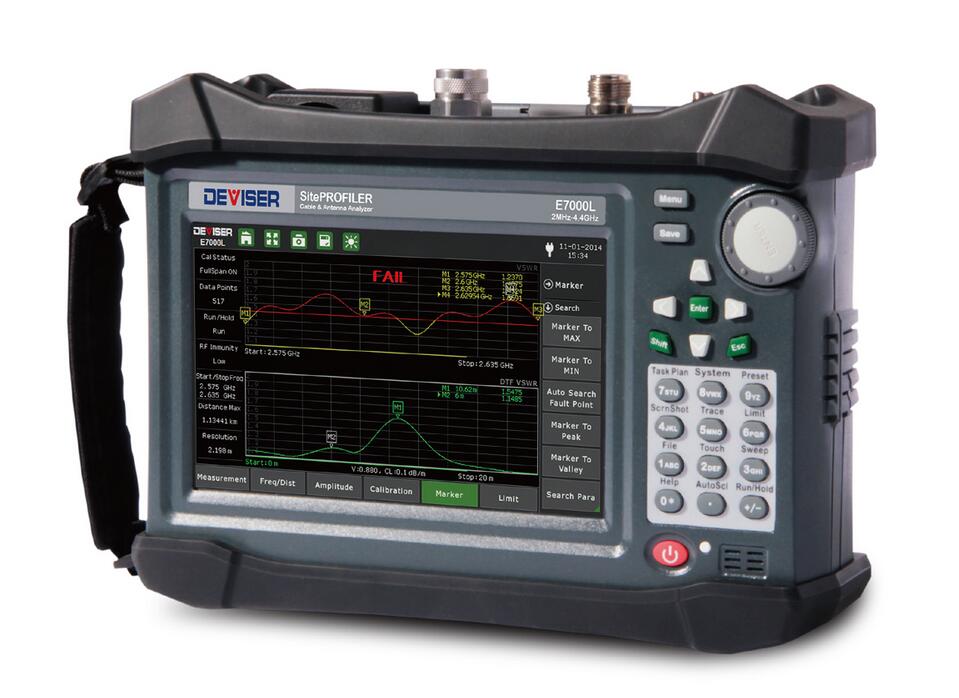

E7000L天饋線測試儀產品簡介
Site PROFILER? E7000L手持式天饋線測試儀，是一款經過現場優化、可靠、堅固耐用、操作簡單的產品。在天 饋線系統系統中，可快速評估基站射頻/光傳輸和天線系統的運行狀態，提高基站的安裝、維護效率，Site PROFILER 是無線通信運營商和無線 信號覆蓋安裝、維護工程承包商、科研、教學、生產信賴、可靠的天饋線測試儀。
E7000L天饋線測試儀技術參數
頻率范圍 ：2MHz 到 4400MHz
頻率分辨率： 0.5kHz 頻率準確度 ±2 ppm 輸出電平 ≥0dBm
掃描速度：1mS/點 (回波損耗) 1.2mS/點 (故障定位) 數據點數 130,259,517,1033,2065
干擾抑制：+10 dBm （偏±10 kHz以內） +25 dBm（偏>1.0 MHz）
方向性：≤-42dB (機械校準后) ≤-38dB (電子校準后)
回波損耗
范圍： 0.00-60.00dB
分辨率： 0.01dB
駐波比
范圍： 1-65
分辨率： 0.01
電纜損耗
范圍： 0.00-30.00dB
分辨率： 0.01dB
故障定位
回波損耗范圍 ：0.00-60dB
駐波比范圍： 1-65
距離范圍： 0到(點數-1)/(帶寬×2) ×Vp（電纜的速度因子）× C（光速）
分辨率(ｍ)： =Vp（電纜的速度因子）× C /(帶寬×2)
數據點數： 130,259,517,1033,2065
終端式功率計
頻率范圍： 20MHz 到 4400MHz
幅度： 大，小，偏置，偏置開關，自動幅度
平均： 平均，大保持，運行/暫停，平均模式，連續/單次
幅度限制： 幅度限制開關，上、下限
顯示范圍： –100 dBm～+100 dBm
測量范圍： –33 dBm～+20 dBm
偏置范圍： Max ±100 dB，用戶可設置
駐波比： 1.4:1
典型值： 大輸入功率 +27 dBm, ±50 VDC (大于此值會損壞儀器)
連接器： Type N(m), 50 Ω
準確度： ± 0.5 dB (23 ℃ ±3 ℃)
頻率響應和線性度： ± 0.8 dB (±0.5 dB典型值)
溫度效應： ± 0.02 dB/1 ℃ (典型值)
光纖顯微鏡
放大倍數： 400x
測試分辨率： 0.75μm
輸出制式： PAL/NTSC
重量： 155克
工作/存儲溫度： 20℃ ~ +50℃ / -30℃ ~ +60℃
光功率計
準確度： ±0.17dB(±3%)
探測器類型： InGaAs Φ300μm
E7000L天饋線測試儀主要功能
頻域測試
駐波比
DTF 駐波比
回波損耗
DTF 回波損耗
外置
GPS天線模塊 通過式功率計
USB型光纖放大鏡
功率測試
內置 WIFI模塊
光功率測試
電子校準件
光纖故障定位
終端式功率計
故障定位 測試
電纜損耗
相位
Smith圓圖
E7000L天饋線測試儀功能特點
● 電池續航時間過八小時
● 內置E-CAL電子校準模塊
? 一次連接即可實現快速的自動校準
? 一次校準適用于全頻段
● 4.4GHz終端式功率計
● 內置光功率計，可視故障定位儀（紅光 源），WIFI
● 外置GPS
● USB型光纖放大鏡
● 強的抗射頻干擾能力
● 背光式按鍵
● 堅固、耐用、可靠
● 耐沖擊、防塵、防潑濺
● 小、輕的天饋測試儀
● 配有軟背包，便攜
E7000L天饋線測試儀測試功能介紹
●● 功率測試
內置終端式功率計（圖一）
USB供電的外置大功率通過式 功率計（選件）
幫您完成基站 功率測試。無需另外的供電。 （圖二）
●● 內置的光模塊（選件）
內置的光模塊可進行光纖鏈路 的測試。光功率計（圖三），
可視故障定位儀（圖四），進行光通信的測試。
●● 外置GPS模塊選件
外置的GPS模塊選件幫助你確認測量位置（經度，緯 度，海拔高度）。為了保證在
正確的地點進行測量，每條測試曲線都可以標注位置信息。 （圖五）
●● 雙通道顯示
雙通道的顯示使用戶可以在一塊屏幕上查看兩個測試。通過獨立的上下雙通道顯示，用戶可以在每個通道上單獨的進行標記和合格限的設置，因?yàn)椴?/span> 需要兩次測量，這樣就極大地節省了時間。（圖六）頂部的 通道進行VSWR的測量，底部 的通道進行DTF-VSWR測量來 查找故障點。
●● 故障點定位（DTF）
用駐波比和回波損耗表示的故障定位（DTF）可以分辨和定位損壞的電纜、元件和連接器。多2065個數據點為你在測量時提供好的頻率分辨率，或者用來在不降低距離分辨率的情況下擴展DTF測量距離范圍。（圖七）
●● USB型光纖放大鏡
在光纖連接器連接之前，必須對光纖連接器插芯進行檢查和清潔。光纖端面的檢查，是降低維 護成本.提高排障效率,保證傳輸 質量的關鍵所在。（圖八）
●● 自動的PASS/FAIL分析 在設置合格限之后你可以用紅 綠色標記進行自動合格/不合

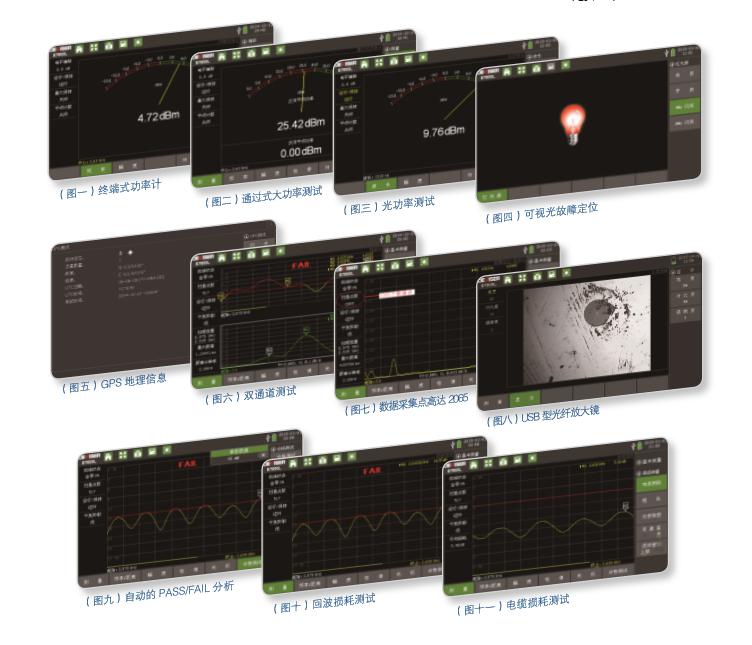

（圖一）終端式功率計
（圖五）GPS 地理信息
（圖四）可視光故障定位
（圖九）自動的 PASS/FAIL 分析
（圖二）通過式大功率測試
（圖六）雙通道測試
（圖三）光功率測試
（圖七）數據采集點高達 2065
（圖八）USB 型光纖放大鏡
格分析。（圖九）用戶可以在 測試屏幕上編輯包括上、下界 限的20條合格限。
●● 回波損耗／駐波比 差的回波損耗/駐波比指標可 以損壞發射機，降低基站覆蓋 區域，增加掉話率和通話阻 塞，降低數據業務的速率。 （圖十）
●● 電纜損耗 電纜損耗測量非常重要，過高 的損耗會降低基站覆蓋區域， 掩蓋回波損耗問題，產生看起 來好的錯誤測量結果。
E7000L天饋線測試儀高效的數據管理

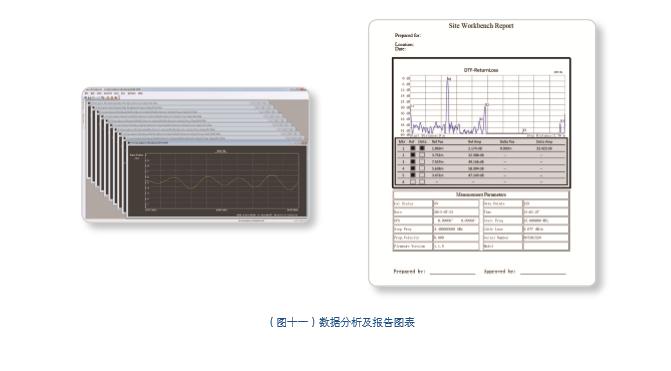

●● 數據分析 Site Workbench是一款基于PC的后處理軟件，它會幫助技術人員在數據分析和測試自動化工作中提高效率。Site Workbench幫助每天處理 很多天饋線測試結果的工作人員提高生產力。頻標和合格線的預置可以讓頻標和合格線快速應用于類似的跡線。 在把現場測量數據做成報告的過程中，Renaming Grid讓重新命名文件、跡線主、副標題比手動輸入迅速、不易出錯。 對于天饋線分 析，通過自定義的常用文件名你可以快速命名，不到五秒就可以保存包括測量地點、扇區、測量類型、終端和頻率的文件名。報告生成器可 以創建帶有公司標志，GPS信息，校準狀態和儀器序列號的報告圖表。（圖十一）
●● 遠程訪問
內置WIFI遠程訪問工具使工作人員可以通過因特網遠程查看和操作儀器。
