品牌：達迪

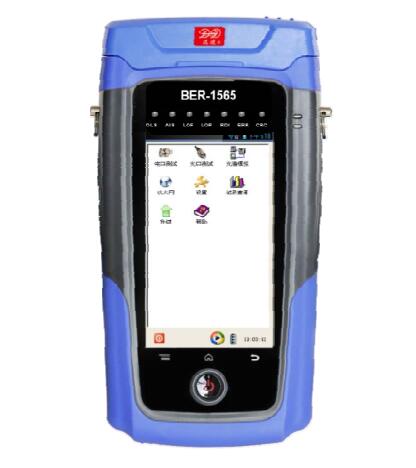

BER-1565 2M光接口數據傳輸分析儀產品概述
BER-1565 2M光接口數據傳輸分析是為電力系統的通信測試儀，在提供全面2M電口測試的基礎上，增加了2M光接口測試功能，可以完成光和電口2M信號格式，誤碼，速率等指標的測試儀。可以完成從50b/s到2048kb/s速率的誤碼測試，并可進行2M在線監測，是2M光接口通信設備開通、日常維護、故障定位 的工具。
BER-1565采用TFT液晶觸屏顯示，中文操作菜單，內置可充電鋰電池，保證無外接電源時大于8小時的測試工作，BER-1565還支持RJ45網絡接口，支持TCP/IP協議，可以在線升級。
BER-1565 2M光接口數據傳輸分析儀功能說明
功能說明
光接口測試儀
光功率計測試、光口環回測試、光口電口穿通測試（MUX模擬測試）、回路時延測試、倒換時間測試、多種編碼方式設置，連0/1數檢測，編碼違例測試、光接口速率測試儀、傳輸數據顯示、ITU誤碼指標顯示
E1接口測試
缺陷與異常：在線或非在線業務測試，誤碼特性測試
回路時延：可到1us
倒換時間：從主用通道切換到備用通道所需要的時間
音頻測試：檢測PCM設備或程控交換機在模擬語音信號與數字信號的轉換中是否有失真等問題
語音監測：通道掃描以確定正在使用的64K通道，監聽線路的忙閑
PING：IP地址設置，判斷網絡連通性
|
2M光接口指標 |
|
|
內部時鐘 |
2048KHz±5 ppm |
|
信號碼型 |
CMI/曼徹斯特/IB4B/NRZ碼 |
|
時鐘拉偏范圍 |
±125ppm，步長1ppm |
|
光接口類型 |
FC |
|
光源類型和工作波長 |
單模 1310nm （1260-1360nm） |
|
光功率計測試范圍 |
-8至-28dbm，±0.5dbm |
|
光口接收靈敏度 |
-36dbm（BER=10-12時） |
|
光接口輸出光功率計 |
-9至-13dbm |
|
2M電接口指標 |
|
|
內部時鐘 |
2048KHz±5 ppm |
|
信號電平檢測 |
0-37.5db ：2.5db |
|
接口阻抗 |
非平衡BNC（阻抗75W），平衡RJ48（阻抗120W） |
|
幀結構 |
非成幀，PCM30,PCM31,PCM30C,PCM31C |
|
碼型 |
HDB3,AMI |
|
性能分析標準 |
G.821, G.826,M2100 |
BER-1565 2M光接口數據傳輸分析儀關鍵特性：
彩色TFT液晶顯示屏，采用觸屏設計
集成了2M電口測試，2M光口測試儀和Ping測試功能 適用于2M電路的開通與維護
帶有模擬MUX功能
bit、Code、FAS、CRC多種類型誤碼插入及檢測
大容量鋰電池可以保證無外電時大于8小時的測試工作
大容量的數碼存儲可以存儲大于5000條的記錄
PC可以通過以太網對儀表進行遠程控制
BER-1565 2M光接口數據傳輸分析儀主要指標
|
通用指標 |
||
|
規格尺寸 |
210×110×60（mm） |
|
|
重量 |
1.2 kg |
|
|
顯示屏 |
4.3寸 TFT LCD，480×272 |
|
|
操作方式 |
觸摸屏 |
|
|
接口 |
RJ45、USB電源 |
|
|
電池 |
可充電4000 mAh鋰電池 |
|
|
續航時間 |
約8小時 |
|
|
數據存儲空間 |
大于5000條記錄 |
|
|
運行環境 |
操作溫度 |
-10 ℃~+50℃ |
|
存儲溫度 |
-40 ℃~+70℃ |
|
|
操作濕度 |
10% ~ 90% |
|
|
存儲濕度 |
5% ~ 95% |
|
