品牌：ACTC

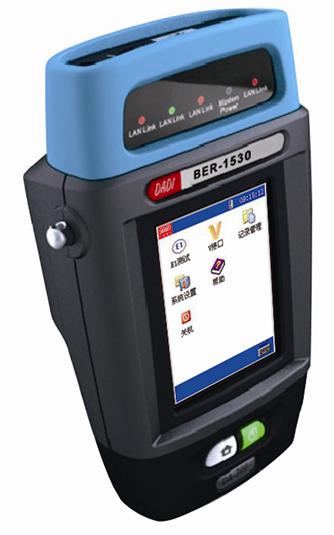

BER-1530數據傳輸分析儀概述
BER-1530數據傳輸分析儀是一款手持式據傳輸分析儀。它外形小巧，可以完成從50b/s到2048kb/s速率的誤碼測試，并可進行2M在線監測，是通信設備日常維護、檢修、設備開通必不可少的工具。
BER-1530采用大屏幕帶背光的TFT彩色液晶，中文顯示，觸摸屏操作，內置可充電鋰電池，無外電時可工作8個小時以上；儀表還支持大容量記錄存儲，可在線升級。
產品適用于運營商2M設備的日常簡單的維護應用。
BER-1530數據傳輸分析儀功能特點
G.703 E1電路離線/在線測試
多種告警、誤碼類型插入
平衡接口（75歐姆）/不平衡接口（120歐姆）
ITU-T G.821/G.826/M2100誤碼分析
圖案滑動測試
時鐘拉偏
時鐘頻偏測試
NX64K測試
幀字設置/分析
話路/時隙忙閑測試
時隙數據顯示
直方圖顯示
話音監聽
自動測試
回路時延測試
倒換時間測試
V系列接口測試
V.24/RS232、V.35、V.36/RS449、EIA-530/530A、X.21接口誤碼測試
多種工作方式設置
ITU誤碼指標分析
BER-1530數據傳輸分析儀特點
彩色TFT液晶顯示
完備的2M電路測試功能
bit、Code、FAS、CRC多種類型誤碼插入及檢測
大容量鋰電池可以保證無外電時大于8小時的測試工作
大容量的數碼存儲可以存儲大于5000條的記錄
測試記錄可通過USB送往PC顯示、存儲、打印。
功能強大的PC端軟件—2M測試數據管理系統，可對測試數據進行詳細而全面的管理和分析。
BER-1530數據傳輸分析儀應用
2M遠端對測
2M遠端環測
2M通過模式
2M高阻監測
V接口測試（選配）
BER-1530數據傳輸分析儀通用指標
|
通用指標 |
||
|
規格尺寸 |
150×100× 50（mm）3 |
|
|
重量 |
0.5 kg |
|
|
顯示屏 |
320×240點陣TFT真彩，帶觸摸屏 |
|
|
操作方式 |
觸摸和鍵盤 |
|
|
接口 |
USB、電源 |
|
|
電池 |
1500mAh |
|
|
續航時間 |
過8小時 |
|
|
運行環境 |
操作溫度 |
0℃~+40℃ |
|
存儲溫度 |
-20℃~+70℃ |
|
|
操作濕度 |
10% ~ 90% |
|
|
存儲濕度 |
5% ~ 95% |
|
|
數據存儲空間 |
5000條記錄 |
|
|
測試接口指標 |
||
|
內部時鐘 |
2048KHz±10ppm |
|
|
信號碼型 |
HDB3/AMI碼 |
|
|
信號接口 |
符合ITU-T G.703 |
|
|
離線誤碼測試圖案 |
PRBS 2n－1（n=6，9，11，15，20，23） |
|
|
信號輸出口 |
非平衡L9（阻抗75W）、平衡RJ48（阻抗120W） |
|
|
信號輸入口 |
非平衡L9——阻抗75W/高阻（>2KW） 平衡RJ48——阻抗120W/高阻（>2KW） |
|
