品牌：G-LINK

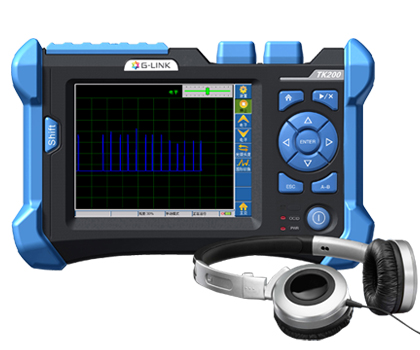

TK200系列光纜普查儀遠可普查120Km光纜的位置，TK200系列光纜普查儀根據光纖彈性效應，通過光的相干解調將光纜的敲擊振動信號轉換為可視信號和音頻信號，準確查找和識別鋪設于人井、隧道、管道和電桿架空等環境下的目標光纜。使用光纜普查儀時，工程人員只需要輕輕敲擊光纜，即可輕松識別出所需要尋找的目標光纜。在光纜線路末端為APC接頭的線路排查中，TK200也能方便的查找到目標光纜。
TK200系列光纜普查儀主要特點：
●觸摸屏+按鍵操作，使用簡便
●支持低功耗模式，長工作時間
●上百公里遠距離傳感光纜的機械振動
●在復雜環境下通過音頻、可視信號（條狀圖/心電圖模式可選）定位目標光纜
●線路環境適應性強（末端為PC、APC、斷裂等情況均可）
●工作模式自動、手動可選
●無損檢測，識別準確度高
TK200系列光纜普查儀技術規格：
|
型號 |
TK200-40/N |
TK200-120/N |
|
測量方式 |
單纖測試 |
|
|
波長 |
1550nm |
|
|
光源小輸出功率 |
-15dBm |
|
|
單向光纜損耗 |
10dB |
30dB |
|
遠測試距離 |
40Km |
120Km1 |
|
信噪比 |
＞25dB |
|
|
光纖接口 |
SM |
|
|
光學連接器 |
FC/APC |
|
|
備注：1、末端加反射器。 |
||
TK200系列光纜普查儀電氣/物理/環境指標：
|
型號 |
TK200-40/N |
TK200-120/N |
|
顯示屏 |
5.6寸觸摸屏 |
|
|
輸入模式 |
觸摸屏LCD+按鍵 |
|
|
輸出模式 |
可視：振動幅度、心電圖模式 |
|
|
音頻：聲音（對應擾動強度） |
無 |
|
|
電源 |
DC12V/3A |
|
|
聚合物鋰電池 |
7.4V，10.4Ah，連續工作≥14小時 |
|
|
功率 |
≤6W |
|
|
體積（h×w×l） |
65×150×235mm |
|
|
重量 |
1.5Kg（含電池） |
|
|
工作溫度 |
0～45℃ |
|
|
儲存溫度 |
-20～55℃ |
|
