品牌：G-LINK

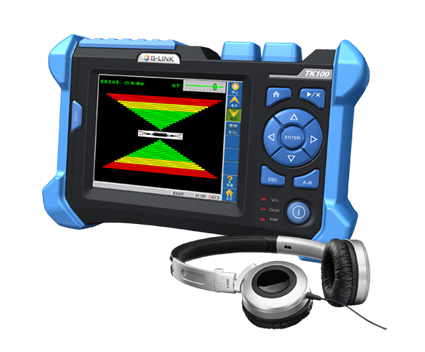

TK100系列光纜普查儀是專門為電信工程師或技術人員量身定制的識別光纜設備，具有界面友好、簡單實用、無毒無害、不損傷光纜等優點。該款設備適用于人井、隧道、管道、電桿架空等環境下的光纜定位。
TK100系列光纜普查儀根據光纖彈性效應，通過光的相干解調將光纜的敲擊振動信號轉換為可視信號和音頻信號，準確查找和識別鋪設于人井、隧道、管道和電桿架空等環境下的目標光纜。使用光纜普查儀時，工程人員只需要輕輕敲擊光纜，即可輕松識別出所需要尋找的目標光纜。
TK100系列光纜普查儀取代以往切割、彎折、冷凍等光纜識別方法，是全新的不損傷光纜的檢測技術，其強大的應用功能可以大大減少光纜搶修維護的時間，降低工程建設和管理的成本，提高工作效率。
TK100系列光纜普查儀主要特點：
●手持式設備小巧輕便，觸摸屏+按鍵操作，使用方便易上手。
●可通過單纖或者單雙纖環回遠端敲打測試定位目標光纜。
●強大的現場應用能力，滿足用戶對直埋、管道光纜普查或割接時準確查找目標光纜的需求。
●可監測到遠端光纜的機械振動情況。
●在復雜環境下通過音頻或可視信號定位目標光纜；
●自動優化設備參數，適用于不同長度的線路測試。
●配備VFL可視故障定位端口，輔助對目標光纜的準確定位。
TK100系列光纜普查儀主要應用領域：
●在管道、隧道、人井及架空等環境下使用單芯光纖準確識別遠端光纜；
●通信營運商的機房建設、線路改造、光纜割接、規范管理、資源普查、值勤維護等工作。
TK100系列光纜普查儀技術參數：
|
型號 |
TK100-20/N |
TK100-40/N |
TK100-60/N |
TK100-100D/N |
|
測量方式 |
單纖測試 |
雙纖環回測試 |
||
|
波長 |
1550nm |
|||
|
光源小輸出功率 |
-10dBm |
-6dBm |
-3dBm |
3dBm |
|
單向光纜損耗1 |
5dB |
10dB |
15 dB |
50dB |
|
測試距離2 |
20Km |
40 Km |
60Km |
100Km |
|
初始盲區 |
無盲區 |
|||
|
信噪比 |
＞40dB |
|||
|
光纖接口 |
SM |
|||
|
光學連接器 |
FC/APC |
|||
|
顯示屏 |
5.6’觸摸屏 |
|||
|
輸入模式 |
觸摸屏LCD+按鍵 |
|||
|
輸出模式 |
可視：振動幅度（觸摸屏LCD），音頻：聲音（對應擾動強度） |
|||
|
電源 |
DC12V/3A |
|||
|
電池 |
鋰電池（7.4V 10.4Ah），連續工作≥14小時 |
|||
|
功率 |
≤8W |
|||
|
體積（H×W×L） |
65×150×235mm |
|||
|
重量 |
1.5Kg（含電池） |
|||
|
工作溫度 |
0~45℃ |
|||
|
儲存溫度 |
-20~55℃ |
|||
|
VFL可視故障定位 |
波長：650nm，輸出功率(dBm)：≥-3，測試遠距離：5km |
|||
|
備注：1、末端加反射器（反射值＞-3dB）再增加5dB。 2、末端加反射器（反射值＞-3dB）再增加20Km。 |
||||
