品牌：匯信

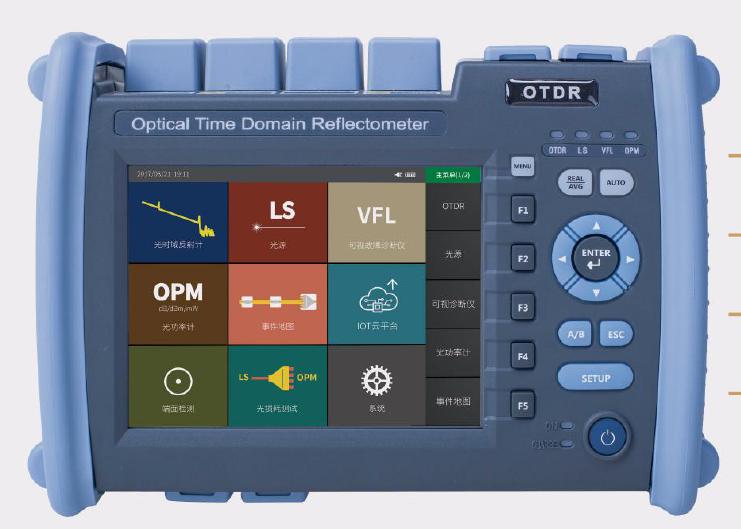

ACTC-2000光時域反射儀是針對FTTx網絡而設計的一款高性能多功能測試儀器。該產品可實現達45dB動態范圍，0.05m的測距分辨率，0.8m的測試盲區，具有雙波長、三波長、四波長，以及單、多模一體等豐富的配置功能模塊，其中選配的在線測試模塊可實現鏈路帶光的無損測試，特有測試結果自診斷功能，保證測試結果的可靠性和有效性。
本產品可根據客戶需求，實現光源、光功率計、VFL、光纖端面檢測、光損耗測試、故障定位、光眼（MAP視圖）、單模及多模測試等多種測試功能。
該產品采用觸摸和按鍵雙重操作方式，具有豐富的外部接口，既可通過以太網接口實現遠程控制，也可通過兩種不同的USB接口，實現外接U盤、打印機及與PC機數據通信。
ACTC-2000光時域反射儀主要特點：
小于0.8m的事件盲區，測試光纖跳線輕松自如；
集成了5.7英寸彩色TFT LCD顯示屏、按鍵/觸摸雙操作。
動態范圍：35/33dB，可達到45dB
內置穩定光源功能1310/1550nm；
內置光功率計測試功能；
內置可視紅光故障定位（VFL）
內置光損耗測試（選件）
內置光纖接頭端面檢測；支持USB探頭（選配）
光眼（光鏈路智能分析MAP視圖）（選件）
故障定位器（選件）
具有測試結果自診斷功能；
具有獨立便捷的一鍵式全自動操作模式、實時測試功能按鍵；
具有多波長同步測試功能；
具有多波形查看功能；
鏈路帶光的無損測試（在線測試模塊）；
具有以太網遠程控制功能；
具有通信光自動監測功能；
具有測試文件無線傳輸功能；
電池低電壓告警功能；
WinCE視窗操作系統，中文操作界面；其他語言可選
ACTC-2000光時域反射儀技術規范：
|
動態范圍 |
35/33dB |
|
測距準確度 |
±（1 m＋取樣間隔＋0.005％×距離）（不包括折射率置入誤差） |
|
測距分辨率 |
0.05m |
|
測試量程 |
0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km |
|
測試脈寬 |
5、10、30、100、275、500、1000、5000、10000、20000ns |
|
損耗閾值 |
0.01dB |
|
采樣點數 |
128k |
|
線性度 |
0.05dB/dB |
|
損耗分辨率 |
0.001dB |
|
波形存儲容量 |
≥2000幅 |
|
外部接口 |
USB、Min-USB、RJ-45 |
|
光輸出接口 |
FC/SC/ST（可更換） |
|
VFL |
650nm±10nm，≥5mW（典型） |
|
光功率計 |
波長范圍：1200nm ～ 1650nm、功率范圍：-50 ～ +26dBm |
|
穩定光源功能 |
1310/1550nm：≥-5dBm ，CW(270Hz,1K270Hz,2K270Hz) |
|
顯示屏 |
5.7英寸彩色TFT LCD觸摸屏 |
|
電池 |
7.4v/5000mAh 鋰電池組，支持連續12小時工作時間 |
|
電源 |
輸出:19V. 1.31A |
|
適應環境 |
工作溫度：-5 ～ +50℃，保存溫度：-20 ～ +70℃， 相對濕度： 0 ～ 95％ 無結露 |
|
尺寸 |
215mm*150mm*70mm |
|
重量(含電池) |
<1.5kg |
|
語言 |
中文、英文、其他語種（選件） |
|
附件 |
|
ACTC-2000 OTDR模塊技術指標
|
模塊號 |
工作波長 (nm) |
動態范圍 (dB) |
事件盲區 (m) |
衰減盲區 (m) |
|
多 模 |
||||
|
ACTC-2000-M1 |
850 /1300 |
26/30 |
2 |
8 |
|
單 模 |
||||
|
--2波長S系列 |
||||
|
ACTC-2000-S1 |
1310/1550 |
35 / 33 |
1.5/1.5 |
8/8 |
|
ACTC-2000-S2 |
1310/1550 |
38 / 36 |
1.5/1.5 |
8/8 |
|
ACTC-2000-S3 |
1310/1550 |
42 / 40 |
1/1 |
6/6 |
|
ACTC-2000-S4 |
1310/1550 |
45 / 43 |
0.8/0.8 |
6/6 |
|
--3波長T系列 |
||||
|
|
|
|
|
|
|
ACTC-2000-T1 |
1310/1490/1550 |
38 / 35/ 36 |
1.5/1.5/1.5 |
8/8/8 |
|
ACTC-2000-T2 |
1310/1550/1625 |
38 / 35 / 36 |
1/1/1 |
8/8/8 |
|
--4波長F系列 |
||||
|
ACTC-2000-F1 |
1310/1490/1550/1625 |
35/33/34/34 |
1.5/1.5/1.5/1.5 |
8/8/8/8 |
|
--在線測測試OL系列 |
||||
|
ACTC-2000-OL1 |
1310/1550/1625 |
37/ 35 / 34 |
1.5/1.5/1.5 |
8/8/8 |
|
--單、多模一體SM系列 |
||||
|
ACTC-2000-SM1 |
850/1300/1310/1550 |
26/30/37/35 |
2/2/1.5/1.5 |
8/8/8/8 |
|
ACTC-2000-SM2 |
850/1300/1310/1550 |
26/30/42/38 |
2/2/1/1 |
8/8/8/8 |
ACTC-2000光時域反射儀配置清單：
主機、電池、充電器、使用說明書、軟包。
