品牌：橫河

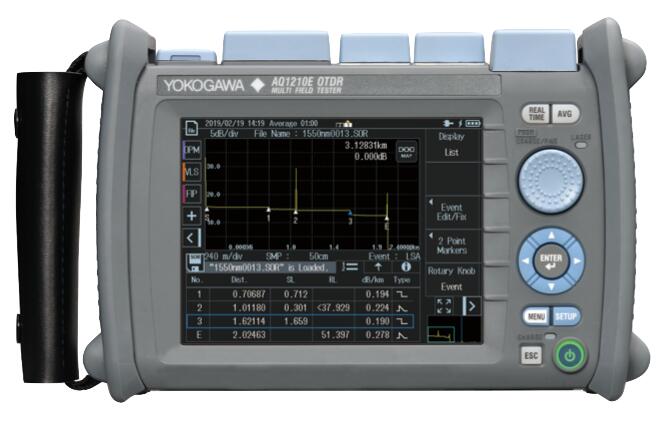

AQ1210光時域反射儀是可以測量光纖距離和損耗、確定故障所在位置的智能型、多用途OTDR。AQ1210OTDR采用了5.7英寸電容式觸摸屏，支持多點觸摸與多任務工作方式。AQ1210 光時域反射儀共有6個型號。其中AQ1210A為雙波長37/35dB，可以滿足城域網、接入網等中長距離測量的要求；AQ1215E為3波長42/40/39dB支持FTTH在線檢測的大動態范圍型號，可以穿透1x128路光分路器，同時它內置濾波器，支持帶光線路的在線測量與維護。
AQ1200橫河光時域反射儀OTDR主要特點
? 雙操作模式：觸摸屏與硬鍵按鈕相結合，手指輕點、滑動、縮放或按壓操作儀器屏幕
? 多任務處理：執行OTDR測量的同時，還可確認其他纖芯的光功率、光纖ID/彎曲等
? 智能鏈路分析：一鍵測量、完整的網絡特性，輕松閱讀報告
? 強勁續航：可使它在Telcordia標準條件下持續供電10個小時
? 快速啟動：從完全關機狀態到測量準備完成僅需10秒
? 多光纖測量：可指導用戶按順序跟蹤多個光纖的測量情況
? 高速、高性能實時測量：可根據操作環境選擇: 短時的高速模式及波形的高精度模
? PDFOTDR視圖模式:OTDR視圖只需點擊圖標，即可在曲線和圖形間切換
?報告:內置后期處理軟件，用于生成PDF格式的OTDR報表?
? 高級曲線分析：包括多曲線分析、雙向曲線分析、曲線差異分析、區間分析(回波損耗)
? 遠程控制：通過智能手機或平板電腦使用網絡瀏覽器或Wi-Fi或LAN控制命令進行遠程控制
AQ1200橫河光時域反射儀OTDR技術指標：
|
型號 |
AQ1210 |
|
波長 |
1310/1550nm |
|
量程 |
500m, 1km, 2km, 5km, 10km, 20km, 50km, 100km, 200km |
|
動態范圍 |
37/35 dB |
|
事件盲區 |
0.8 m |
|
衰減盲區 |
5 m /5 m |
|
量程設置 |
500m ~ 200km |
|
脈寬設置 |
3ns ~ 10us |
|
存儲容量 |
>1000條曲線 |
|
體積 |
216×157×74mm |
|
重量 |
1.0kg |
|
顯示 |
5.7英寸電容式觸摸屏 |
AQ1210橫河光時域反射儀（OTDR）訂貨信息
|
型號 |
波長 |
動態范圍 |
事件盲區 |
衰減盲區 |
|
AQ1210A |
1310/1550nm |
37/35dB |
0.6m |
3.5m/4m |
|
AQ1215A |
1310/1550nm |
42/40dB |
0.6m |
3.5m/4m |
|
AQ1210E |
1310/1550/1625nm |
37.35//35dB |
0.6m |
3.5m/4m |
|
AQ1215E |
1310/1550/1625nm |
42/40/39dB |
0.5m |
3.5m/4m |
|
AQ1215F |
1310/1550/1650nm |
42/40/37dB |
0.6m |
3.5m/4m/4m |
|
AQ1216F |
1310/1550/1650nm |
42/40/40dB |
0.6m |
3.5m/4m/4m |
AQ1200橫河光時域反射儀OTDR標準配置：
|
名稱 |
數量 |
|
(1) AQ1210主機 |
1臺 |
|
(2) AQ1210A單模模塊 |
1 個 |
|
(3) AQ9441(FC) 適配器 |
1 個 |
|
(4) AQ7932 OTDR仿真軟件 |
1 套 |
|
(5) AC轉換器 |
1 個 |
|
(6) 軟包 |
1 個 |
|
(7) 電池 |
1 個 |
|
(8) 電源線 |
1 條 |
|
(9) 肩帶 |
1 條 |
|
(10) 中文操作手冊 |
1 本 |
