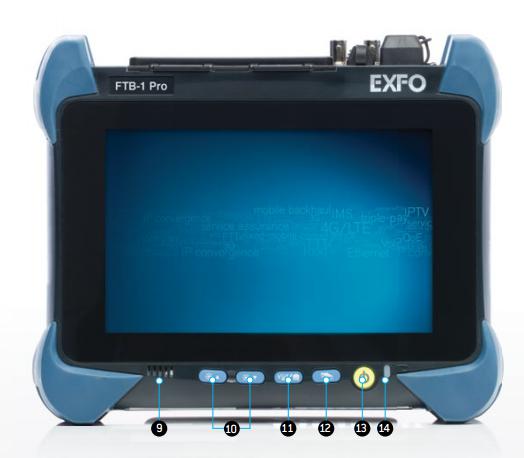

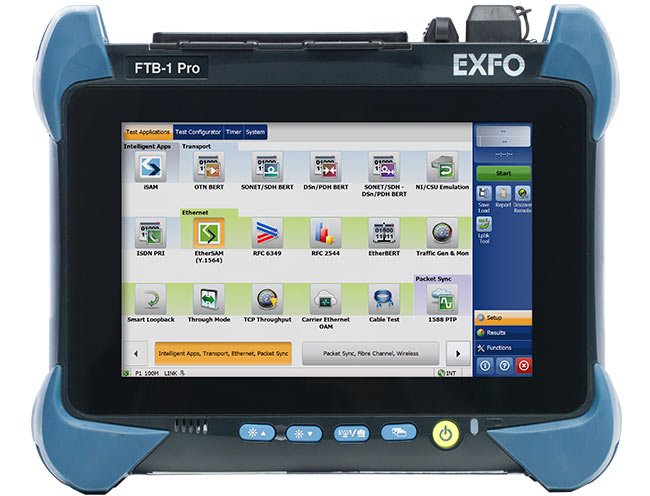

型號：FTB-1 V2/FTB-1 Pro
FTB-1 V2/FTB-1 Pro平臺光時域反射儀OTDR
第2版FTB-1具有標準（FTB-1 V2）或Pro（FTB-1 Pro）兩種型號，是一款便攜式系統， 專為實現迅速、強大的光、以太網、時分復用（TDM）和多業務應用設計。
主要功能
隨地連接：USB、移動、Wi-Fi、虛擬專網 （VPN）和藍牙
安裝多種實用程序：配備優化現場測試所需的各 種工具，以及第三方應用程序
如同PC：采用雙核或四核處理器和Windows操作 系統
兼容EXFO Connect：自動的資產管理；數據通過 云傳輸?shù)絼?dòng)態數據庫內。
滿足專業應用需求。幫助您適應各種測試需求。 FTB-1 V2進行了優化，具備小巧的外形、 處理功能和高度直觀的界面，使現場技術人員能夠輕松、高效地執行光、 以太網和多業務測試。
FTB-1 V2/FTB-1 Pro平臺光時域反射儀OTDR應用和模塊（僅適用于FTB-1 Pro）
模塊 FTB-720C 接入網OTDR：光纖接入網測試 的構建和故障診斷OTDR，適用于在任何接入網中進行日常現場測試，如PON FTTx（1x32分光 器）、光纖到天線（FTTA）和分布式天線系統（DAS）。
模塊 FTB-720C LAN/WAN OTDR：LAN/WAN和數據中心光纖測試 適用于對任何企業和數據中心光纖網進行驗證和故障診斷的OTDR。
模塊 FTB-730C FTTx/MDU OTDR：FTTx/MDU光纖網測試 需要在無源光網絡（PON）FTTx應用中無縫鑒定分光器（1x128分光器），并結合使用直列式雙通 道PON功率計以及實時OTDR波長進行服務中故障診斷的現場技術人員的工具。
模塊 FTB-735C 城域網/FTTx OTDR：城域網/FTTx光纖網測試 高分辨率OTDR，設計用于城域網測試和在PON FTTx應用中鑒定分光器（1x128分光器）。
模塊 FTB-750C 長距離OTDR：長距離光纖網測試 具有動態范圍和分辨率，適用于在長距離網絡中精確鑒定光纖。
模塊* FTB-880 V2 NetBlazer 10G測 試儀 FTB-870 V2 NetBlazer 10G測 試儀：10G雙端口多業務測試* FTB-880和FTB-870 V2 NetBlazer模塊使現場技術人員能夠在融合的光纖網絡內輕松進行速率高達 10 Gbit/s的OTN、SONET/SDH、DSn/PDH、ISDN/PRI、CPRI、光纖通道和以太網服務開通、驗證和故 障診斷。
模塊* FTB-700G V2系列 光、以太網、CPRI和多業務測試 模塊：前傳/回傳測試（移動回傳、FTTA/RRH、DAS和小蜂窩）* 這一款一體化光/以太網/CPRI測試解決方案 光纖測試功能（檢測、OTDR/iOLM）和多種以太 網與多業務測試（OTN、SONET/SDH、光纖通道、GigE/10 GigE、CPRI/OBSAI和SyncE/1588 PTP） 于一身，設計用于簡化任何采用光纖連接的無線網基礎設施的安裝、激活和故障診斷等現場操作。
|
測試模塊 |
|
FTB-1 V2 |
FTB-1 PRO |
|
OTDR |
FTB-720C FTB-730C FTB-735C FTB-750C |
? ? ? ? |
? ? ? ? |
|
10G雙端口 |
FTB-880V2 FTB-870V2 |
|
? ? |
|
10G四端口 |
FTB-880Q FTB-870Q |
|
? ? |
|
OTDR/以太網/CPRI |
FTB-720GV2 FTB-730GV2 |
|
? ? |
即插即用的光纖測試選件
該平臺配備即插即用的光纖測試選件，您可以在需要時購買這些選件。您可以自己安裝， 不需要升級任何軟件。
光功率計
這一款功率計（GeX）可測量高達27 dBm的功率。它是測量光纖同軸電纜混合（HFC）網或高功率信號必 不可少的工具。在與支持自動波長選擇/自動切換功能的光源結合使用時，這一款功率計可以在相同波長上自動同步，從而 避免任何測量不匹配的風險。
? 支持各種連接器
? 支持自動波長選擇/自動切換
? 提供測量結果保存和報告功能
? 有七個標準波長或CWDM校準波長可供選擇
可視故障定位儀 (VFL)
除了其它信號損耗的原因外，即插即用的VFL還可輕松發現斷裂、彎曲、故障連接器和熔接。這種簡單、基本的故障診斷工 具應成為現場技術人員工具箱的一部分。這款VFL可通過在單模或多模光纖上的確切故障點發出明亮的紅光，從而指示故障 位置，其故障檢測距離可達5 km（僅在與光功率計結合使用時提供）。
在FTB-1 PRO平臺上安裝WINDOWS 8.1 PRO的優勢
通過支持Windows的應用程序和服務，在移動過程中保持效率和連接。
應用和模塊（僅適用于FTB-1 Pro）
FTB-1 V2/FTB-1 Pro平臺光時域反射儀OTDR應用
使用起來得心應手：可安裝熟悉的Word、Excel、PowerPoint和您可以信賴的其它程序，使您能夠按照習慣方式工作。
? 啟動更快
? 多任務處理 熟悉的桌面
? 文件瀏覽器 ? 啟動至桌面
? “開始”按鈕 多種應用程序
? Skype
? OneDrive
? Windows Store 連接各種設備，如打印機、相機、鍵盤、鼠標等。
FTB-1 V2/FTB-1 Pro平臺光時域反射儀OTDR產品規格
|
規格 a |
FTB-1 V2 |
FTB-1 PRO |
|
主機 |
雙核處理器/4 GB RAM/Windows Embedded 8 Standard操作系統 |
四核處理器/4 GB RAM/Windows 8.1 Professional操作系統 |
|
顯示屏 |
彩色多點觸控寬屏，1280 x 800 TFT, 203 mm（8 in） |
彩色多點觸控寬屏，1280 x 800 TFT, 203 mm（8 in） |
|

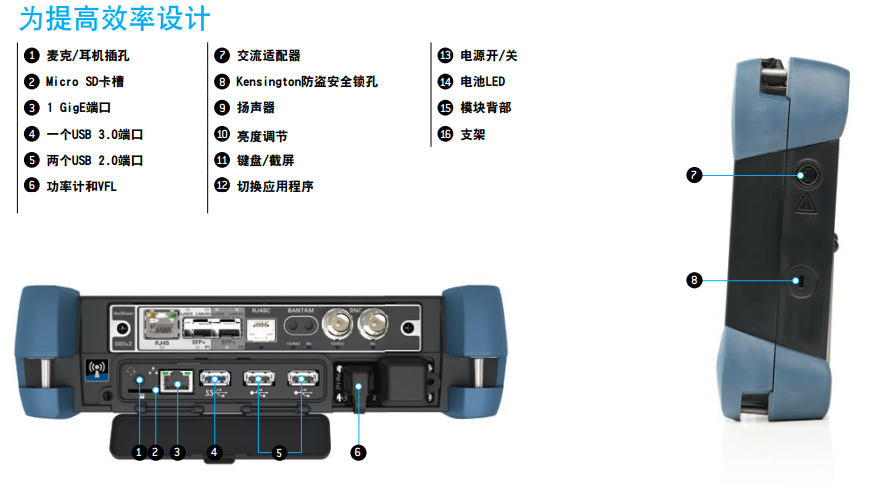

接口 |
RJ45 LAN 10/100/1000 Mbit/s 兩個USB 2.0端口 一個USB 3.0端口 Micro SD卡槽 3.5 mm耳機/麥克插孔 |
RJ45 LAN 10/100/1000 Mbit/s 兩個USB 2.0端口 一個USB 3.0端口 Micro SD卡槽 3.5 mm耳機/麥克插孔 |
|
存儲 |
64 GB內存（閃存） |
128 GB內存（閃存） |
|
電池 |
可充電鋰離子智能電池 |
可充電鋰離子智能電池 |
|
電源 |
AC/DC適配器，輸入：~ 100-240 V；50/60 Hz；2.5 Amax， 輸出： 24 V；3.75 A |
AC/DC適配器，輸入： 100-240 V；50/60 Hz；2.5 Amax， 輸出： 24 V；3.75 A |
FTB-1 V2/FTB-1 Pro平臺光時域反射儀OTDR一般規格
|
一般規格 |
|
|
尺寸（H x W x D） |
帶薄模塊210 mm x 254 mm x 66 mm（8 ? in x 10 in x 2 5 /8 in） 帶厚模塊210 mm x 254 mm x 96 mm（8 ? in x 10 in x 3 13/16 in） |
|
重量（帶電池）c |
1.5 kg（3.3 lb） |
|
溫度 |
工作溫度0 °C至50 °C（32 °F至122 °F） 存儲溫度-40 °C至70 °C（-40 °F至158 °F）b |
|
相對濕度 |
0%至95%（非冷凝） |
|
內置功率計規格（GEX）（可選）d |
|
|
校準波長（nm） |
850、1300、1310、1490、1550、1625、1650 |
|
可選的CWDM校準波長（nm） |
1270、1290、1310、1330、1350、1370、1390、1410、1430、1450、1470、1490、1510、1530、1550、1570、 1590、1610、1383和1625 |
|
功率范圍（dBm） |
典型值27至-50 |
|
不確定度（%）e、f |
±5% ± 10 nW |
|
顯示分辨率（dB） |
0.01 = 至-40 dBm 0.1 = -40 dBm至-50 dBm |
|
可視故障定位儀（VFL）（可選） |
|
激光，650 nm ± 10 nm |
|
CW/調制1 Hz |
|
62.5/125 μm時的典型Pout：-1.5 dBm（0.7 mW） |
|
激光安全2級 |
備注 ：
a. 所有規格的適用條件均為23 °C (73 °F)。
b. 帶電池時：-20 °C至60 °C（-4 °F至140 °F）；長期保存時：-20 °C至45 °C（-4 °F至113 °F）。 c. 平臺帶電池和不帶模塊。
d. 在溫度為23 °C ± 1 °C、波長為1550 nm并使用FC連接器的條件下。模塊處于空閑模式。在預熱后電池供電。
e. 典型值。 f. 在校準條件下。
