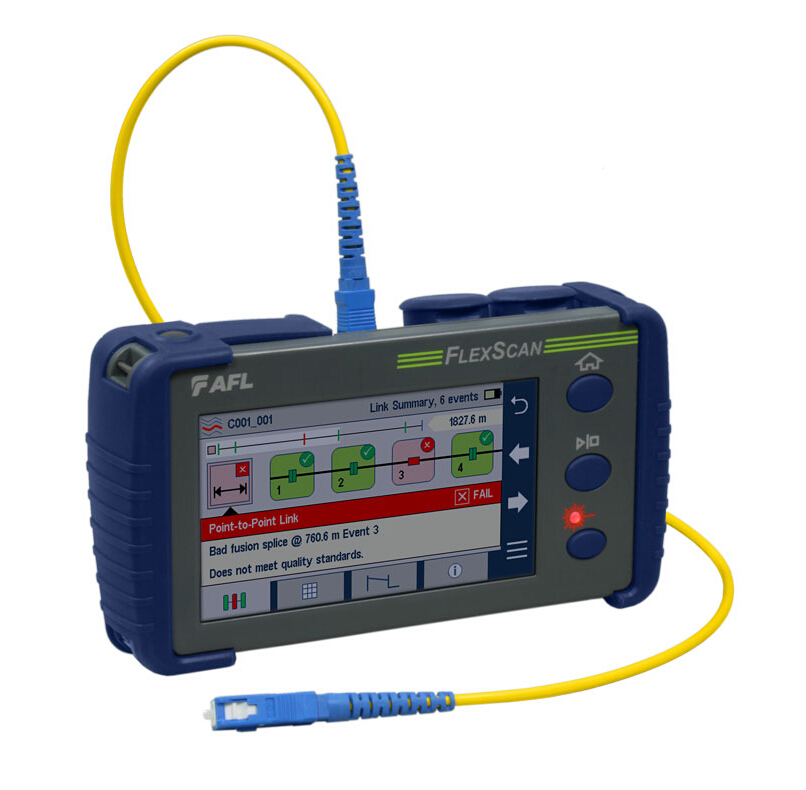

型號：FS200-PO-W0
美國羅伊斯FlexScan光時域反射儀OTDR
FlexScan OTDR產品特點：
快速、精確地 SmartAuto 網絡分析和故障定位
簡單易懂的LinkMap 結果，通過/失敗指示
1550 nm 型號支持低成本的故障解決方案
1310/1550 nm 型號支持完全的網絡性能分析
警示使用者連接的光纖帶光和不好的光纖連接
可內置的光源、光功率計、和可視故障定位儀
藍牙和Wi-Fi 通訊
可與FOCIS Flex 一起使用，檢測連接頭
結實、輕便、手持， 便于現場使用
寬大、明亮的觸摸屏， 室內室外清晰顯示
內部/外部存儲，通過USB, 藍牙, 或 Wi-Fi連接
12 小時 Telcordia 電池連續操作時間
FlexScan OTDR應用：
光網絡安裝、故障排查、和網絡維護
OTDR 測試， 及插入損耗和光功率檢測
定位違反工業標準或用戶定義的通過/失敗閥值的故障點
直觀可見機柜中或熔接槽里的宏彎或斷點
FlexScan OTDR 使網絡新手和專家快速地、可靠地定位光網絡故障，描述新安裝的貨維修的網絡特征。使用FlexScan 的全新的SmartAuto 模式，多次OTDR 掃描可以快速和準確地檢測、定位、確認和測量網絡故障。使用工業標準的或用戶自定義的通過/失敗條件，可在FlexScan中創新的LinkMap上顯示網絡特性。FlexScan 自動實現測試設置，縮短測試時間，簡化結果分析過程，提高效率，降低測試成本。 測試的數據可以保存在內部或外部存儲中。內部存儲的數據可以通過USB、藍牙、或WiFi獲取。FlexScan 可配置光纖顯微鏡、光源、光功率計和可視故障定位儀，提供全套解決方案，以保證工程人員擁有故障定位和解決的全部工具。 FlexScan 為現場工作而設計，結實、耐用、輕便、功能強大， 并且可靈活配置。
FlexScan OTDR技術指標：
|
OTDR |
|
|
發光類型 |
激光 |
|
安全級別 |
級別 1 FDA 21 CFR 1040.10 和 1040.11, IEC 60825-1: 2007-03 |
|
光纖類型 |
單模 |
|
波長 |
FS200-50: 1510 ±20 nm FS200-100: 1310/1550 ±20 nm |
|
波長誤差 |
±20 nm |
|
動態范圍(SNR=1) b |
32/30 dB @1310/1550 nm |
|
事件盲區 |
0.8 m |
|
衰減盲區 |
3.6 m |
|
脈沖寬度 |
3, 5, 10, 20, 30, 50, 100, 200, 300, 500 ns; 1, 2, 3, 10 μs |
|
范圍設置 |
250 m - 240 km |
|
數據采樣點 |
2,300,000， 5 cm數據間隔采樣 |
|
數據間隔 |
16 m |
|
群折射率(GIR) |
1.4000 - 1.7000 |
|
距離不確定度 |
±(1 + 0.005% x 距離 + 數據點間隔) |
|
線性度 |
±0.05 dB/dB |
|
曲線文件格式 |
Telcordia SR-4731 Issue 2 |
|
曲線文件介質 |
4 GB 內部存儲(>1000 曲線); 外部 USB 盤 |
|
數據到PC 傳送 |
USB 線 或 藍牙 或Wi-Fi (可選) |
|
標準 OTDR工作模式 |
SmartAuto, 專家, 實時 |
|
顯示方式 |
LinkMap 總結， LinkMap 事件，曲線 |
|
數據更新時間 |
4 Hz |
|
在線光纖保護 |
安全輸入光功率 ≤ +3 dBm，波長范圍 1260 - 1675nm |
|
在線光纖檢測 |
報告在線光纖，輸入光功率 ≥ -35 dBm， 波長范 1260 - 1675 nm |
|
可視故障定位儀(VFL) |
|
|
發光類型 |
可見紅激光 650 ±20 nm |
|
安全級別 |
級別 II FDA 21 CFR 1040.10 和 1040.11, IEC 60825-1: 2007-03 |
|
輸出功率 |
0.8 mW 單模光纖 |
|
模式 |
CW, 2 Hz 閃光 |
|
光源 (可選) |
|
|
發光類型 |
激光 |
|
安全級別 |
級別I, FDA 21 CFR 1040.10 和1040.11, IEC 60825-1: 2007-03 |
|
光纖類型 |
單模 |
|
波長 |
FS200-50: 1510 ±20 nm FS200-100: 1310/1550 ±20 nm |
|
光譜寬度 (FWHM) |
5 nm (最大) |
|
內部調制 |
270 Hz, 330 Hz, 1 kHz, 2 kHz, CW, Wave ID |
|
Wave ID (1-3 wavelengths) |
和 AFL OPM/OLS兼容 |
|
輸出功率穩定度 |
≤ ±0.1 dB (15 分); ≤ ±0.15 dB (8 小時) |
|
輸出功率 |
-3 dBm ±1.5 dB |
|
光功率計 (可選) |
|
|
校準波長 |
1310, 1490, 1550, 1625, 1650 nm |
|
檢測器類型 |
InGaAs, 2 mm直徑 |
|
測試范圍 |
+23 - -50 dBm |
|
音頻檢測范圍 |
+3 - -35 dBm |
|
Wave ID 范圍 |
+3 - -35 dBm |
|
精確度 |
±0.25 dB |
|
分辨率 |
0.01 dB |
|
測量單位 |
dB, dBm or Watts (nW, μW, mW) |
|
常規 |
|
|
|
尺寸 (帶保護套) |
86 x 160 x 43 mm |
|
|
重量 |
0.4 kg |
|
|
工作溫度 |
-10 °C - +50 °C, 0 - 95 % RH (非冷凝) |
|
|
存儲溫度 |
-40 °C - +70 °C, 0 - 95 % RH (非冷凝) |
|
|
電源 |
可充電鋰電池或 or AC 適配器 |
|
|
電池壽命 |
>12 小時, Telcordia 測試標準 |
|
|
顯示 |
彩色觸摸屏，4.3英寸， LCD, 480x272 backlit |
|
|
USB 接口 |
1 主口; 1 micro-USB 功能口 |
|
|
藍牙 (可選 ) |
兼容Windows PC, Apple iOS, Android |
|
|
WiFi (可選) |
IEEE 802.11 / WLAN |
|
|
|
|
|
說明:
除非特別說明，所有指標在 25 °C 有效
測量使用設置 240 km 范圍，10 μs 脈沖寬度和 3 分鐘平均時間
