型號：48S+

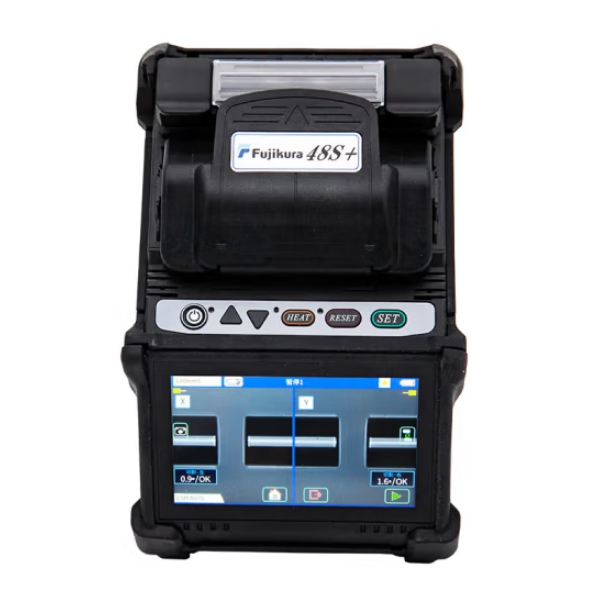

48S+藤倉光纖熔接機簡介
藤倉48S+單芯光纖熔接機標配5英寸彩色液晶觸摸屏，采用六馬達纖芯對準技術，自動感應加熱設計，具有多位防塵防水防震保護。
48S+藤倉光纖熔接機技術參數
|
光纖對準方式 |
纖芯對準 |
|
適用光纖類型 |
SMF(G.652),MMF(G.651),DSF(G.653),NZDSF(G.655),BIF(G.657) |
|
包層直徑 |
80~150μm |
|
涂覆層直徑 |
100μ m~3mm |
|
光纖切割長度 |
5~16mm |
|
熔接/加熱模式 |
100個熔接模式和30個加熱模式 |
|
熔接損耗 |
0.02dB(SM).0.01dB(MM).0.04dB(DS),0.04dB(NZDS).0.04dB(CS).0.02dB(BI) |
|
熔接時間 |
SM FAST模式:平均7~9秒;AUTO模式:平均14~16秒 |
|
適用熱縮套管 |
60mm，40mm和藤倉的微型熱縮套管;套管長度:最大66mm;套管直徑:加熱前最大6.0mm |
|
加熱時間 |
60mm模式:25秒 |
|
熔接結果存儲 |
10000個新記錄，100個熔接圖像存儲 |
|
光纖觀察方式 |
兩軸觀測的5英寸TFT彩色觸摸屏 |
|
放大倍數 |
X/Y單獨顯示320倍，X/Y同時顯示200倍 |
|
拉力試驗 |
2N |
|
回波損耗 |
>60dB |
|
電池熔接加熱次數 |
BTR-11A電池可以維持120次的熔接加熱 |
|
電極棒壽命 |
熔接5000芯以上 |
|
交流適配器 |
輸入:交流100~240V，50/60Hz，1.5A |
|
電池 |
約為直流14.4V/3190mAh |
|
電池壽命 |
約為500次充電循環 |
|
接口
|
USB2.0(Mini-B)用于PC連接，支持因特網聯網軟件升級 USB2.0 (Mini-A)用于連接外置LED燈以及為移動設備充電 |
|
操作條件
|
海拔:0~5000m，風速:15m/s 使用環境溫度:-10~50攝氏度;存儲環境溫度:-40~80攝氏度 濕度:0~95%RH不結露 |
|
尺寸/重量 |
148WX212DX161H(mm)(不包括突出部);含BTR-11A電池1.9kg |
48S+藤倉光纖熔接機配置清單
|
品名 |
型號 |
數量 |
|
熔接機主機 |
48S+ |
1臺 |
|
高精度光纖切割刀 |
CT16 |
1把 |
|
電池 |
BTR-11A |
1塊 |
|
交流適配器 |
ADC-19A |
1個 |
|
交流電源線 |
ACC-12 |
1根 |
|
攜帶箱 |
CC-41 |
1個 |
|
備用電極棒 |
ELCT2-16B |
1對 |
|
USB數據線 |
USB-01 |
1根 |
|
快速指導手冊 |
QRG-06-C |
1份 |
