型號：66S+

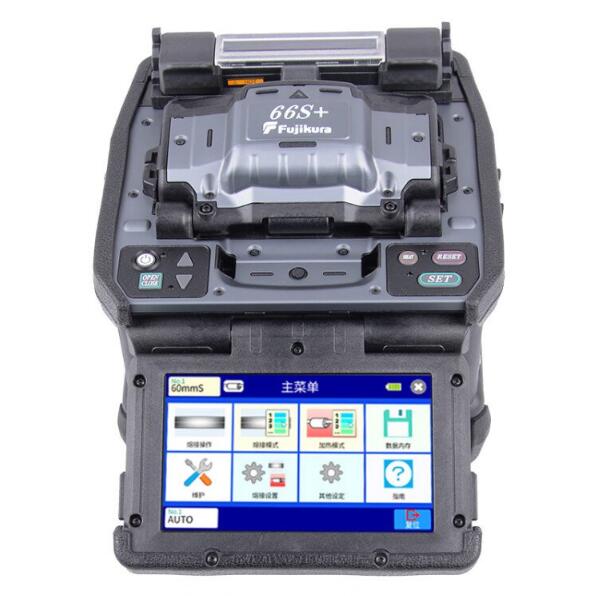

66S+藤倉光纖熔接機產品特點
纖芯對準單芯光纖熔接機
可自動開關的防風罩
自動感應加熱功能
極其便捷的熱縮套管定位模式
多功能護套壓板
免工具更換電極棒
大容量6380mAh鋰電池
5英寸彩色液晶觸摸屏
內置視頻及PDF操作指導
66S+藤倉光纖熔接機技術參數：
|
光纖對準方式 |
纖芯對準 |
|
適用光纖類型 |
SMF(G.652),MMF(G.651),DSF(G.653),G.654, NZDSF(G.655), BIF(G.657) |
|
包層直徑 |
80~150um |
|
涂覆層直徑 |
100μm~3mm |
|
光纖切割長度 |
5~16mm |
|
熔接/加熱模式 |
100個熔接模式和30個加熱模式 |
|
熔接損耗 |
0.02dB(G,652), 0.01dB(G.651), 0.04dB(G.653), |
|
熔接時間 |
SM FAST模式：7秒 |
|
加熱時間 |
60mm模式：25秒 |
|
熔接結果存儲 |
20000個熔接記錄，100個熔接圖像存儲 |
|
光纖觀察方式和放大倍數 |
兩軸觀測的5英寸TFT觸摸屏 |
|
X/Y單獨顯示320倍，X/Y同時顯示200倍 |
|
|
拉力試驗 |
2N |
|
回波損耗 |
>60dB |
|
對應熱縮管 |
60mm, 40mm和藤倉的微型熱縮管 |
|
滿電狀態下熔接加熱次數 |
使用BTR-15鋰電池可以維持300次的熔接加熱循環（6380mAh大容量鋰電池） |
|
交流供電 |
100~240V AC (50~60Hz) |
|
電極棒壽命 |
熔接5000芯以上 |
|
接口 |
USB 2.0 (Mini-B)，用于PC連接，支持因特網聯網軟件升級 |
|
尺寸 |
170W x 173D x 150H (mm) （不包括突出部） |
|
重量 |
含電池2.7kg |
|
操作條件 |
海拔：0~5000m，風速：15m/s |
|
溫度：-10~50℃，濕度：0~95%RH |
|
|
三防性能 |
抗摔：76cm高度六方向的自由墜落 |
|
防雨：降水量在10mm/hr的情況下10分鐘 |
|
|
防塵：暴露于灰塵中（0.1~500um大小的硅酸鋁顆粒） |
藤倉66S+光纖熔接機配置清單
|
主機及附件 |
||
|
說明 |
型號 |
數量 |
|
熔接機主機 |
66S+ |
1臺 |
|
光纖切割刀 |
CT16或CT50 |
1把 |
|
電池 |
BTR-15 |
1塊 |
|
交流適配器 |
ADC-20 |
1個 |
|
交流電源線 |
ACC-17 |
1根 |
|
酒精泵 |
AP-02 |
1個 |
|
攜帶箱 |
CC-38 |
1個 |
|
三腳架螺絲 |
TS-03 |
2個 |
|
熔接機背帶 |
ST-02 |
1根 |
|
攜帶箱背帶 |
ST-03 |
1根 |
|
備用電極棒 |
ELCT2-16B |
1對 |
|
光纖夾具裝載板 |
SP-03 |
1對 |
|
USB數據線 |
USB-01 |
1根 |
|
快速指導手冊 |
QRG-02 |
1份 |
|
剝纖鉗 |
|
1把 |
