品牌：住友

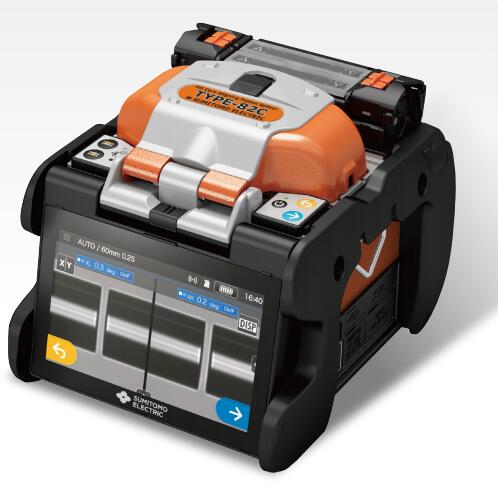

住友TYPE-82C+光纖熔接機，采用大容量電池，同時可完成熔接.加熱300次，5.0寸高清電容觸摸屏，智能GUI圖形操作系統，熔接快，只需5秒，加熱9秒，無線網絡連接功能。
TYPE-82C+住友光纖熔接機標配包括：
主機TYPE-82C+、充電電池BU-16、電源適配器ADC-16、電源線、備用電極、快速參考指南、光纖切割刀FC-6S、熱縮管冷卻臺、USB數據線、攜帶箱。
住友新干線光纖熔接機TYPE-82C+產品特點：
1.高清顯示屏幕：5.0英寸觸摸屏彩色LCD顯示器
2.大容量鋰電池：6400mAh，可熔接加熱300芯
3.快速熔接加熱時間：熔接5秒，加熱9秒（采用雙加熱爐設計）
4.高準度光纖切割刀，外觀防塵，防水，防摔設計，操作靈敏度好
5.具備WIFI無線網絡連接功能
TYPE-82C+住友光纖熔接機技術規格
|
項目 |
TYPE-82C+ |
|||
|
適用光纖 |
材料 |
石英玻璃纖維 |
||
|
種類型號 |
SMF(ITU-T G.652)、MMF（ITU-T G.651)、 DSF((ITU-T G.653)、NZDSF((ITU-T G.655)、 BIF(ITU-T G.657)、EDF |
|||
|
光纖直徑 |
包層直徑：80~150μm、涂層直徑：100μm~1000μm |
|||
|
適用光纖或光纜尺寸 |
Φ1，000μm以下 |
皮線光纜（2.0X3.1mm) 室內光纜（2.0X2.0mm) |
||
|
切割長度 |
5~16mm |
10mm |
||
|
標準性能 |
熔接損耗（標準）※1 |
SMF:0.01dB、MMF:0.01dB DSF:0.03dB、NZDSF:0.03dB |
||
|
熔接循環時間（標準） |
5秒（快速模式）、7秒（SMF標準模式） 7秒（AUTO模式） |
|||
|
加熱循環時間（標準） |
9秒 |
|||
|
熔接和加熱循環 ※2 |
約300次 （BU-16大容量鋰電池） |
|||
|
光纖視圖和放大倍數 |
兩個CMOS攝影機觀測 |
X或Y單軸視圖380X（縮放760倍） |
||
|
X和Y雙軸視圖380倍 |
||||
|
程序 |
熔接程序 |
大300組，其中初始預置74組，客戶設置226組 |
||
|
加熱程序 |
大100，其中初始預置27組，客戶設置73組 |
|||
|
功能 |
損耗推定 |
已提供 |
||
|
熔接圖像捕捉/熔接數據存儲 |
可存儲200張圖像/10,000個熔接數據（機身內存） 可存儲50,200張圖像/20,000個熔接數據（8G SD卡） |
|||
|
張力測試 |
1.96-2.09N(200gf) |
|||
|
熔接衰減 |
0.1dB至15dB、增量為0.1dB |
|||
|
250μm、900μm松緊套光纖通用夾鉗 |
已提供 |
|||
|
雙面式涂層夾 |
已提供 |
|||
|
雙自動獨立加熱器 |
已提供（美國專利7,412,146） |
|||
|
可選型加熱器操作 |
已提供 |
|||
|
快速上手用戶培訓視頻 |
已提供 |
|||
|
自動光纖識別 |
SMF/MMF/DSF/NZDF/BIF/Other |
|||
|
自動放電校正 |
針對環境條件變化自動校正 |
|||
|
放電試驗 |
已提供 |
|||
|
顯示剩余熔接和加熱次數 |
已提供（電池模式） |
|||
|
遠程互動維護 |
已提供 |
|||
|
無線網絡連接（可選） |
可提供 |
|||
|
尺寸/重量 |
尺寸 |
128W*154D*130H(不含防震橡膠） |
||
|
重量 |
1.9kg（不包括電池）、2.2kg(包括電池） |
|||
|
顯示器 |
5.0英寸觸摸屏彩色LCD顯示器 |
|||
|
端子 |
DC輸出 |
DC12V(用于JR-6) |
||
|
USB輸出 |
USB2.0(mini-B型） |
|||
|
存儲媒體 |
SD/SDHC存儲卡（可支持32GB） |
|||
|
電源 |
AC輸入 |
100~240V、50/60Hz(ADC-16) |
||
|
DC輸入 |
10~15V |
|||
|
電池模塊 |
鋰離子10.8V、6,400mAh(BU-16) |
|||
|
工作條件 |
海拔0~6,000m、溫度-10~+50℃、濕度0~95%（無結露）、風速15m/s以下 |
|||
|
存放條件 |
溫度-40~+80℃、濕度0~95%（無冷凝）、電池-20~+30℃（長期） |
|||
|
電極壽命 |
3,000次弧光放電 ※3 |
|||
|
軟件升級 |
網絡升級 |
|||
|
數據管理 |
通過專用電腦軟件，可存儲，編輯，分析數據 |
|||
※1：當所使用光纖與Sumitomo 光纖一致時。※2：熔接和加熱循環可能根據電池狀態和工作環境而改變。
※3：在實驗室條件下得出數據，電極壽命可能根據工作環境受到影響。
TYPE-82C+環境耐性※
|
|
試驗詳情 |
|
抗震性 |
76CM的5面跌落（除上面方向） |
|
防護試驗 |
國際測量標準IK07等級 |
|
防水性 |
滿足IPx2國際防水標準（4個呈15°傾斜的表面每個表面暴露在以3mm/min速度滴下的水中持續至少25分鐘后正常運轉） |
|
防塵性 |
滿足IP5x國際防塵標準(在裝有粒徑25μm以下塵埃的設備內放置8小時候可正常運轉） |
※確認由Sumitomo進行的試驗中的電池工作。不保證產品無故障或損壞。
TYPE-82C+住友光纖熔接機標準配件
|
部件名 |
部件型號 |
數量 |
|
主機 |
TYPE-82C+ |
1臺 |
|
電池模塊 |
BU-16 |
1塊 |
|
光纖切割刀 |
FC-6S |
1個 |
|
交流適配器 |
ADC-16 |
1個 |
|
電源線 |
PC-AC8 |
1條 |
|
冷卻托盤 |
- |
1個 |
|
備用電極 |
ER-10 |
1對 |
|
操作CD手冊 |
- |
1張 |
|
快速參考指南 |
- |
1份 |
|
帶工作臺的攜帶箱 |
CC-82 |
1個 |
|
USB數據線 |
|
1個 |
