品牌：中電41所

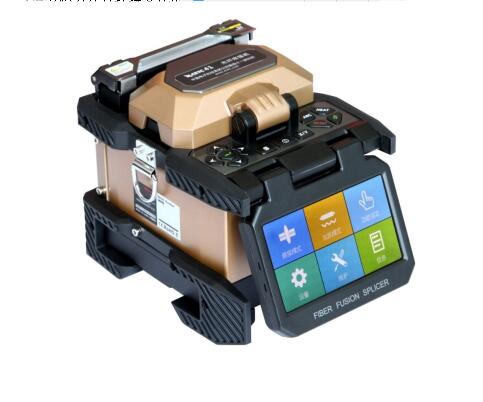

AV6481A光纖熔接機是一款小型化光纖熔接機，主要用于普通通信光纖的接續和保護。強大的功能和低的熔接損耗使其滿足各種環境的光纖接續應用：產品的小型化與輕量化是本產品的主要特點之一；環境適應性強、可靠性高，防塵、防水、防摔；提供多種熔接模式和加熱模式參數組，滿足用戶各種熔接需求；采用了陶瓷V型槽，使得放置光纖加方便和準確，且便于清潔，維護方便；具備雙向熔接功能，帶觸摸屏的顯示器，配以全新設計的圖形化的菜單界面，方便用戶熔接操作；大容量可插拔模塊化鋰電池為長時間野外工作提供了可靠保障；環境自動補償系統大大提升了設備適應惡劣外界環境變化的能力，為在不同環境下獲得低損耗接續的一致性提供了保證。
AV6481A光纖熔接機主要特點
體積小、重量輕
7s快速熔接、25s高效加熱
320倍圖像放大、5mm短切割長度光纖熔接
300組熔接模式、100組加熱模式、10000組熔接記錄/64幅圖片
陶瓷壓腳、陶瓷V型槽、多合一夾具
雙向熔接，纖芯對準，國產六馬達熔接機，自動熔接，智能熱縮
USB和SD卡接口，U盤自動軟件升級
內置模塊化鋰電池，熔接和加熱循環至少220次
GUI 圖形化界面及觸摸屏設計，操作簡便
防塵、防水、防摔，環境適應性強
AV6481A光纖熔接機技術參數
|
產品型號 |
AV6481A光纖熔接機 |
AV6481AC小型化光纖熔接機 |
||
|
馬達數量 |
六馬達 |
四馬達 |
||
|
對準方式 |
纖芯對準、包層對準、手動對準 |
包層對準、手動對準 |
||
|
適用光纖 |
符合ITU-T G.651~653、G.655、G.657規定的普通光纖、皮線和跳線 |
|||
|
光纖直徑 |
包層：80～150μm，涂覆層：0.1～3mm |
|||
|
切割長度 |
5～16mm（被覆光纖直徑≤250μm）；10mm（被覆光纖直徑：0.25~3mm） |
|||
|
熔接損耗（典型值） |
0.02dB（SMF/BIF）；0.01dB（MMF）；0.04dB（DSF）；0.04dB（NZDSF） |
|||
|
回波損耗 |
優于60dB |
|||
|
熔接時間（典型值） |
7s（快速模式） |
|||
|
加熱時間（典型值） |
28s（60mm熱縮管） |
|||
|
拉力測試 |
1.96～2.25N |
|||
|
熱縮套管 |
60mm、40mm和一系列熱縮套管 |
|||
|
圖像顯示 |
高性能4.3英寸液晶屏 |
|||
|
放大倍數 |
320倍/88倍、700倍縮放 |
320倍/88倍 |
||
|
熔接記錄 |
10000組/64幅圖像 |
10000組 |
||
|
遠程維護功能 |
支持 |
不支持 |
||
|
電池容量 |
11.1V，6400mAh |
11.1V，5200mAh |
||
|
電池壽命 |
循環充電次數達300～500次，客戶自己可換 |
|||
|
電極壽命 |
典型值4000次，客戶自己可換 |
|||
|
施工照明 |
內置高亮度、寬范圍照明燈 |
|||
|
工作環境 |
溫度：-10～50℃；濕度：0～95%RH；海拔：0～6000m |
|||
|
操作界面 |
GUI圖形化用戶操作界面 |
|||
|
外部電源 |
AC：100～240V，60Hz，0～1.5A；DC：10～15V |
|||
|
外部接口 |
USB / SD |
|||
|
外形尺寸 |
120mm（寬）×130mm（高）×154mm（深）（不含橡膠防震墊） |
|||
|
重 量 |
1.8kg(無電池)，2.1kg(含電池) |
1.7kg(無電池)，2.0kg(含電池) |
||
AV6481A光纖熔接機配置清單：
|
序號 |
名稱 |
說明 |
|
1 |
光纖熔接機AV6481A |
1臺 |
|
2 |
電源線組件 |
標準三芯電源線 1條； 適配器 1個，輸入：AC100～240V，50/60Hz，0～1.5A；輸出：DC13～14V，0～4.44A |
|
3 |
用戶手冊 |
1本 |
|
4 |
皮線鉗 |
1把 |
|
5 |
米勒鉗CFS-2 |
1把 |
|
6 |
備用電極 |
1對 |
|
7 |
冷卻托盤 |
1個 |
|
8 |
清潔套裝 |
1套 |
|
9 |
多功能攜帶箱 |
1個 |
