品牌：臺灣CTC

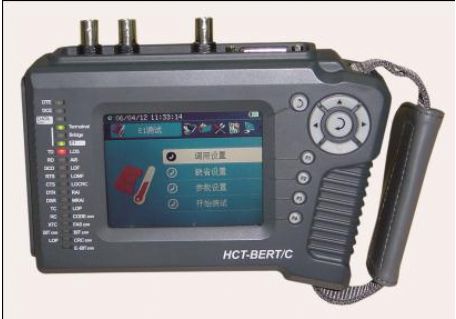

HCT-BERT/C E1數據誤碼測試儀
HCT-BERT/C是一款真彩屏、圖形化、全中文操作界面的手持式E1/數據誤碼測試儀表。用于E1/G.703線路的現場維護和分析，以及數據線路(V.35,V.24/RS232,RS449,RS530,X.21)的誤碼測試。HCT-BERT/C功能全面,操作方便,既可按照G.821,G.826,M.2100等國際標準進行測試結果的分析、顯示,還可根據用戶的要求對測試數據進行存儲、統計、分析，是線路質量測量的理想工具。
功能特點
真彩屏、圖形化、全中文操作界面
多種類型E1差錯分析，包括E1幀、圖案、CRC、和BPV分析
誤碼性能分析(G.821,G.826，M.2100)
E1信號頻偏測試
可對E1線路的各個時隙進行設定(FAS,CAS)
可對E1信道中的時隙進行抽取和插入(N×64K數據)
對信令的ABCD比特進行設定，顯示
對0時隙的Sa比特進行設定，顯示
數據端口的誤碼測試(接口形式：V.35，V.24/RS232,RS449,RS530,X.21)
離線分析BERT性能
可存儲100個配置和測試結果文件，由用戶存儲或調出。
PC終端本地或遠程控制
直方圖直觀顯示
多種測試結果輸出方式：內部存儲結果、液晶屏顯示、并行口打印
內置大容量充電電池，便于現場攜帶使用。
接口形式
E1接口：RJ45(平衡)、BNC（非平衡）
數據接口： DB26(母)
時鐘接口： PCM
打印口：DB15 (母)
控制口：USB
基本應用
E1線路誤碼測試
成幀與非成幀的端到端測試
成幀監測
分時隙的抽取和插入
數據線路誤碼測試
DTE/DCE n ×64k 同步測試
常用BERT測試
G.703 E1口 BERT測試：
|
BERT 碼型 |
63,127,511,2047，1048575，QRSS等多種碼型及用戶編程 |
|
|
BERT 顯示格式 |
ITU G.821, ITU G.826, ITU-M.2100 |
|
|
BERT 發送差錯率 |
強加單一差錯，強加0.001 到0.0000001 差錯率 |
|
|
性能分析 |
Logic, Frame, CRC, BPV, E-bit 差錯，接收計數，誤碼秒，無誤碼秒，誤碼率 |
|
|
E1分析方式 |
信道圖示，Sa比特，信令ABCD比特等 |
|
|
E1口 |
收發速率 |
2048K bit/s ± 3ppm. @25oC |
|
線路編碼 |
HDB3 |
|
|
脈沖特性 |
符合ITU-T G.703 |
|
|
時鐘設定 |
內時鐘，外時鐘，恢復時鐘，數據口時鐘 |
|
|
幀結構 |
不成幀，成幀；FAS,FAS+CAS; 帶 CRC,不帶 CRC。 |
|
數據端口誤碼測試：
|
|
DTE或DCE同步誤碼測試 |
DTE 或 DCE 低速同步/異步誤碼測試 |
|
接口 |
V.35，V.24/RS232,RS449,RS530,X.21 |
V.24/RS232,V.35，RS449,RS530,X.21 |
|
速率 |
N X 64K (64K…2048K) |
異步：50 – 115.2K bps； |
|
BERT碼型 |
63, 127, 511, 2047, 32767 ITU 標準等 |
63, 511, 2047, FOX, SPACE, MARK, and ALT |
