品牌：美國羅意斯

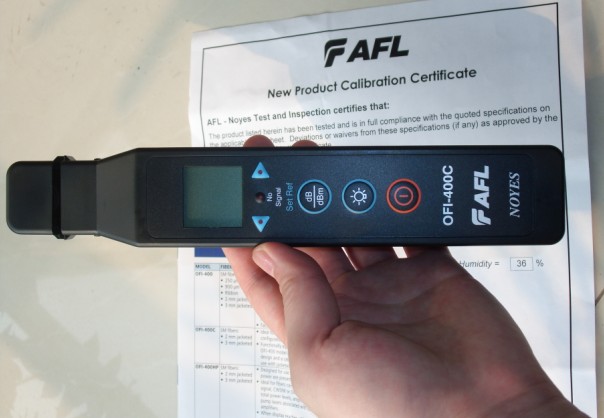

OFI400C 是一支手持式、低價格、高技術的光纖識別器，它可以對光纖進行無損傷檢測。OFI400C采用低插入損耗的“宏彎”檢測技術，在不中斷業務、不過分?jǐn)D壓光纖的情況下，能準確地辨別出光信號。在安裝、切割、熔接、維護和修復光纖系統時，OFI400C用來識別光纖傳輸中的在線業務信號（CW)或者調制音頻信號的光纖，也可識別無信號。OFI400C的檢測技術，可以對被測光纖在較短長度內逐漸彎曲。這種技術保證了光纖受的壓力在低水平，并且由很低的插入損耗，還具有高靈敏的信號檢測能力可達到－50dBm。
美國NOYES OFI400C光纖識別儀主要特點
*具有功率和音頻信號顯示功能
*具有背景燈光顯示功能
*價格低，性能高
*手持式，使用2塊AA5號電池
*插入損耗低，測試范圍大
*實用于：250nm/900nm/2mm/3mm被覆光纖
*只用一個適配器就可以檢測250nm/900nm和2mm/3mm被覆光纖
*具有四種音頻信號檢測功能（270/330/1000/2000Hz)
*雙向業務信號指示
*無信號指示
*低電量指示
美國NOYES OFI400C光纖識別儀性能指標
|
光纖類別 |
參數 |
波長、信號 |
測試 |
|
250 微米 外涂層光纖 (SMF-28 型附 CPC6 涂層 ) |
低可檢測電平 ( 平均功率 , 典型值 ) |
1310nm, CW 或 帶話務 1310nm, 帶識別音 1550nm CW 或 帶話務 1550 nm, 帶識別音 |
-43 dBm -40 dBm -50 dBm -45 dBm |
|
插入損耗 ( 典型值 ) |
1310nm 1550nm |
0.6dB 2.5dB |
|
|
3mm 被覆光線 (SMF-28 型附 CPC6 涂層和 3 mm 黃色被覆 ) |
低可檢測電平 ( 平均功率 , 典型值 ) |
1310nm, CW 或 帶話務 1310nm, 帶識別音 1550nm CW 或 帶話務 1550 nm, 帶識別音 |
-30 dBm -28 dBm -33 dBm -30 dBm |
|
插入損耗 ( 典型值 ) |
1310nm 1550nm |
1.0dB 2.8dB |
按：所有規格均作典型值，實際情況會有幾個 dB 的差別， 看光纖的類別、
涂層物料、被覆顏色、被覆硬度等不同因素。
|
光學規格 |
|
|
探頭 |
InGaAs |
|
工作波長范圍 |
800 至 1700 nm |
|
作校準用光纖尺寸與波長 |
250 m m (SMF-28) @1550 nm |
|
測試時光纖受壓量 |
100 kPSI （高） |
|
被測件尺寸 |
250 um, 900 mm, 2mm 或 3mm和扁平纖 |
|
判斷識別音 |
270, 330, 1000, 或 2000 Hz (+/-10%) |
|
訊號與識別音檢測能力 |
+20 dBm 至 –45 dBm |
|
光纖軸中功率檢測 |
+6 dBm 至 –40 dBm |
|
測量單位 |
dBm, dB |
|
一般規格 |
|
|
顯示屏 |
復式 7 段 LCD, 3 顆 LEDs, 1 只蜂鳴器 |
|
工作溫度 |
0 ° 至 50 ° C 90% RH ( 無冷瀛 ) |
|
存儲溫度 |
-30 至 +60 ° C 90% RH ( 無冷瀛 ) |
|
電源 |
( 2 塊 ) 1.5V 堿性電池 |
|
電池壽命 |
> 10,000 次 |
|
尺寸 ( 長 ′ 寬 ′ 高 ) |
22 ′ 3.8 ′ 2.8 cm |
|
重量 |
168 g |
美國NOYES OFI400C光纖識別儀訂貨須知

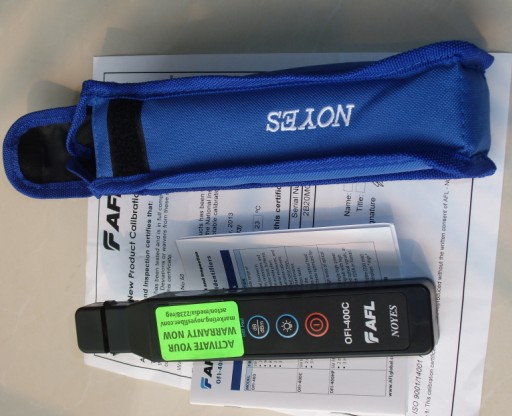

OFI400的標準包裝包括: 主機,便攜式袋子, （1.5v）電池, 使用說明卡。
