品牌：美國3M

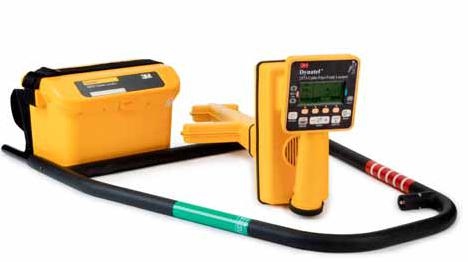

2573XE-ID美國3M地下管道和電纜路由探測儀產品簡介
3M Dynatel 2500 系列產品采用的有源和無源頻率更多、功率更高，并擁有新型的蹤跡查看模式。Dynatel 2500 系統列定位器可以識別地下埋藏更深的管道和電纜。定位器內嵌 LCD 屏幕描繪并顯示地下電纜和管道的位置，使系統更容易識別它們。
2573XE-ID 地下管線探測儀產品共有6個頻率可用于地下電纜和管道的定位：
577 Hz、8kHz、33kHz、133kHz、1 kHz和82kHz，比上個Dynatel 版本多1kHz 和82kHz 兩個頻率。
2573EX系列定位器還集成一臺RFID讀寫器，可以定位運行在任何一個頻率（7 個頻率中）的無源RFID標識器。而且，定位器可以同時追蹤和運作RFID模塊。
RFID 標識器有四種不同形式 - 近地表、光盤、球形和全范圍 - 每個標識器都含一個 256 字節內存的無源 RFID 芯片，使用戶可以在芯片編入其它數據。標識器檢測距離從地下3英尺（近表面）到8英尺（全距離）不等。舉個例子，球形標識器的讀取距離為5英尺。4英寸寬、高密度的聚乙烯塑料球含一個線圈天線和一個飄浮在水和生物可降解性丙烯乙二醇混合液體里無源RFID芯片。由于RFID標簽會飄浮，它自動調整自己到接收和發送RF信號的位置。
2500系列一個新型的獨特功能是提供“蹤跡查看”模式，系統將信號傳送到一個制圖顯示器，后者簡化了管道或電纜的定位過程，這種新模式使得新產品的靈敏性提高了500%。
2550-ID和2573XE-ID定位器可檢測所有標準的低頻無源RFID標識器，對3M RFID電子標識器寫入，讀取和鎖定編程信息。舊式定位器要求工人在電纜或其它物體埋入的地表上揮動一根棒，據3M Track and Trace Solutions業務開發經理 Corey Willson 稱。新定位器可以讀取地下更深處標識器發送的信號，接著每個標識器的位置顯示在LCD顯示器上，從而使它們更容易被發現。
Willson 稱新系列定位器“超級智能”，因?yàn)槔L圖模式為管道或電纜提供視頻顯示和坐標，像 X 光照射地下，而且更加精確。
公司提供兩個主要接口上傳信息。一個是讓工人在直接定位器里存儲信息，返回辦公室后再將信息上傳到 PC 。另一個結合追蹤和 RFID 數據及定位器上的GPS接收器的位置數據，接著上傳數據到一個后辦公室后勤系統，如 ESRI 地理信息系統軟件。
3M? Dynatel?2500系列管線/故障定位儀對于專業的勘探人員來說在管線定位和故障查找技 術上取得了很大進步，比市場上其它定位儀設計得更精準，更快速且集成化更高。 2500系列定位儀 應用先進的數據處理技術將簡單界面和精準的定位功能結合在一起。 2500系列所有的定位儀都提供 6個有源頻率和輸出可達12W的發射機。即使遇到復雜的現場應用環境，它也能為您提供解決 方案。
作為 3M? Dynatel?品牌的產品，2500系列可以精確的定位管道、電纜或有源探頭，并給出埋 深數值（可選英尺、英寸或厘米 ）。這一系列輕便、緊湊、平衡的管線定位儀讓您輕松準確地找到您的地下設施。3M? Dynatel?2550-和iD2573-還iD能定位所有的標準電子標識器，并對 iD型電子 標示器進行讀寫和鎖定信息。所有 2500系列管線和故障定位儀都兼容 GPS/GIS現場繪圖設備，實 時地畫出電子標識和管線設施的地圖。
其它人性化設計還包括可選擇的接收機頻率，音量控制按鍵等。
2573XE-ID 美國3M地下管道和電纜路由探測儀產品特性
3M Dynatel 2573XE-ID系列管道/纜線/標識/故障定位儀設計用于地下定位和測繪，為定位開挖施工作業人員提供以下技術：
藍牙無線技術接收機
集成USB端口與USB Type-C連接器兼容
內置GPS，可內部保存或直接保存到與USB Type-C連接器兼容的記憶棒中
寫入/讀取/定位3M? iD標識器
定位3M?電子標識器系統（EMS）
多根天線實現準確的定位能力
大尺寸液晶顯示屏，圖像驅動圖形界面
集成信號音功能
護鞘故障
2瓦發射機
追蹤模式
6個有源頻率（直連情況下）
4個感應頻率（高功率輸出情況下）
4個頻率同時發射（直連情況下）
輸出阻抗自動匹配
帶高電壓檢測的電阻測量
寬泛的操作溫度范圍
240V交流電保護
標準堿性電池
3M? Dynatel?2500系列定位儀提供了一項全新的功能—追蹤模式。該模式通過一組天線陣列進行 精確的峰值探測，可以繪制出管線位置的示意圖，讓現場探測者充滿信心。
產品規格說明
2573XE-ID 美國3M地下管道和電纜路由探測儀發射機規格
管線定位模式
3M 2573XE-ID 系列發射機輸出功率
|
|
輸出（瓦） |
頻率（Hz） |
|
正常 |
0.5 |
所有頻率 |
|
高 |
3 |
577 、1K、8K、33K |
|
1 |
82k 、133k |
|
|
（使用3M? Dynatel? 12瓦發射機 和3M? 2200RB可充電電池時） |
12 |
577 、1k 、8k |
|
10 |
33k |
|
|
1 |
82k 、133k |
外皮接地故障定位模式（僅適用于 2573）
|
故障定位頻率 |
10/20Hz---接地故障 |
|
故障定位模式下追蹤頻率 |
577，33kHz |
|
識別模式（僅適用于 2573） |
|
|
2550/2573 |
577， 133kHz |
|
歐姆表模式 |
|
|
范圍 |
0~10兆歐 |
|
音調變化 |
長鳴，脈沖，無聲 |
|
直連輸出 |
|
|
輸出電壓 |
70Vrms |
|
輸出電流 |
0.75Arms |
|
輸出保護 |
240Vrms |
|
物理特性 |
|
|
重量（含電池） |
2.4kg，選件：使用 3M ? 12V 2200RB 可充電電池和堿性電池：（4.2 千克） |
|
電源 |
|
|
尺寸 |
19.7 cm x 28.6 cm x 17.2 cm |
|
電池?cái)?shù)量和型號 |
6節 2號堿性電池；選件：3M ? 12V 2200RB可充電電池， 12V-6AH，鉛（Pb）酸密封 免維護型電池 |
|
使用時間 |
40小時（正常輸出） |
|
|
10小時（高輸出） 選件：使用3M 12V 2200RB可充電電池（12伏）時， 典型發射機指定的電池壽命（如上所列）增加40% 。使用3M 2200RB可充電電池可以繞 過堿性電池。 |
|
外部直流電源 |
9~18VDC |
|
充電式電池保險絲 |
5 安培/32伏 |
|
點煙器適配器纜線 |
4 安培/快斷保險絲250V |
3M? 2573XE-ID 系列發射機頻率
|
|
低（Hz） |
中（Hz） |
高（Hz） |
|||
|
有源 |
577 |
1 k |
8 k |
33 k |
82 k |
133 k |
|
感應 |
|
|
8 k |
33 k |
82 k |
133 k |
故障模式頻率
|
故障信號 |
10/20 Hz |
|
追蹤信號 |
577 Hz/33 kHz |
信號音模式頻率
577 Hz和133 kHz，以8 Hz頻率脈動
2573XE-ID 美國3M地下管道和電纜路由探測儀接收機規格
管線定位模式
|
定位模式選擇 |
追蹤視圖、定向峰值、空值（提供 360°定位）、特殊峰值、雙峰值 |
|
顯示屏 |
4.4 英寸對角線液晶顯示屏（菜單驅動 GUI） |
|
音箱 |
0.25 W |
|
耳機插孔 |
標準迷你耳機插孔（與 USB Type-C?適配器搭配使用） |
|
連接 |
藍牙?無線技術 - 雙模藍牙 5.0 支持 GAP 、GATT 、SPP 格式配置文件 USB 端口與 USB Type-C 連接器兼容 |
|
GPS 測繪 |
GPS 接口（內部， 3m）CEP50（自主精準定位） 外部 GPS 設備 - 以實際使用的設備規格為準 |
|
控制方式 |
手動和自動 |
|
纜線/管道測深精度 |
0-60 英寸（1.5 米時±2%±3 英寸（7.6 厘米） 60-120英寸（1.5-3.0 米）時，±6%±3英寸（7.6厘米） 120-180英寸（3.0-4.5 米）時，±10%±3英寸（7.6厘米） |
|
纜線/管道深度范圍 |
0-360英寸（0-914 厘米） |
|
標識器測深精度 |
標識器測量深度+/-（10%+5cm）或+/-（10%+2 in）3 |
|
有源頻率 |
|
|
2550/2573 |
577Hz，1kHz，8kHz，33kHz，82kHz，133kHz， |
|
無源頻率 |
31.kHz5（CATV），15kHz~30kHz（LF） |
|
電力頻率 |
50Hz-60Hz第 5和第 9諧波；60Hz-60Hz第5和第9諧波 ,100/120Hz(CPS)整流功率 |
|
輔助頻率 |
512，560，640 |
|
用戶自定義頻率 |
四個50~999Hz |
|
拾音模式 |
同頻 |
|
外皮接地故障定位模式（僅適用于 2573） 8kHz，33kHz，82kHz，200kHz |
|
|
物理特性 |
|
|
尺寸 |
76.2 cm x 26.1 cm x 26.7 cm |
|
重量（含電池） |
2.9kg |
|
電源 |
|
|
電池?cái)?shù)量和型號 |
8節 5號堿性電池；選件：3M?可充電電池組 1 |
|
使用時間 |
30小時；8小時 |
|
采用選件3M充電電池 |
使用15瓦的3A USB Type-C?連接器交流適配器充電3小時 *設備溫度≥104℉40℃)時將停止充電，溫度達到 122℉（50℃)時切斷電源。 |
|
整體裝箱尺寸重量 |
84 cm x 43 cm x 32 cm；13kg |
2573XE-ID美國3M地下管道和電纜路由探測儀應用環境
|
防護等級 |
IP54 |
|
操作溫度 |
-20℃~50℃ |
|
存儲溫度 |
-20℃~70℃ |
|
安全標準 |
FCC-CFR47(Part15) |
|
高海拔高度 |
6500 英尺（2000米） |
電子標識器頻率
|
|
|
|
TEL： 電信 |
101.4 kHz |
|
GAS：氣體 |
83.0 kHz |
|
WTR：水 |
145.7 kHz |
|
WW：廢水/衛生設施 |
121.6 kHz |
|
COM：電纜 |
77.0 kHz |
|
GP：通用/中水 |
66.35 kHz |
|
CE PWR：歐洲電源 |
134 kHz |
3M ? iD 標識器和 3M? EMS 標識器
|
|
|||
|
3M ? Dynatel? 2573XE-ID 系列定位儀 |
3M EMS 標識器 |
寫入范圍： |
讀取范圍： |
|
近地表 |
6英寸（15厘米） |
61厘米（24英寸） |
|
|
球形標識 |
12英寸（30厘米） |
1.2米（48英寸） （電話、歐盟電 源、燃?xì)狻U水、通信 （CATV）、通用） 1米（40英寸）（水） |
|
|
中程 |
無 |
1.8米(6英尺) |
|
|
全程 |
24英寸（61厘米） |
2.0米（78英寸） |
|
數據存儲
|
|
|
|
EMS-iD讀取記錄* |
512 |
|
EMS-iD編程記錄* |
128 |
|
纜線深度記錄 |
512 |
|
定位記錄* |
512 |
|
EMS-iD模板數量： |
80 |
3M? Dynatel?管線/故障定位儀訂貨信息
|
|
管 |
接 |
電 |
US |
通 |
US |
通用 |
直 |
直 |
3 |
4.5 |
耦 |
A |
A |
接 |
車 |
背 |
操 |
|
|
線 |
地 |
子 |
接 |
用 |
12W |
12W |
連 |
連 |
英 |
英 |
合 |
字 |
字 |
地 |
載 |
包 |
作 |
|
|
定 |
故 |
標 |
收 |
接 |
發射 |
發射 |
電 |
電 |
寸 |
寸 |
圈 |
架 |
架 |
棒 |
電 |
|
手 |
|
|
位 |
障 |
識 |
機 |
收 |
機 |
機 |
纜 |
纜 |
耦 |
耦 |
電 |
|
電 |
|
源 |
|
冊 |
|
|
|
|
|
|
機 |
|
|
小 |
大 |
合 |
合 |
纜 |
|
纜 |
|
線 |
|
|
|
|
|
|
|
|
|
|
|
夾 |
夾 |
圈 |
圈 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2573-C12 |
● |
● |
|
● |
|
● |
|
● |
|
● |
|
● |
● |
● |
● |
● |
● |
● |
|
2573-U12 |
● |
● |
|
● |
|
● |
|
|
● |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
2573XE-ID /C12● |
● |
● |
● |
|
● |
|
● |
|
● |
|
● |
● |
● |
● |
● |
● |
● |
|
|
2573XE-ID /U12● |
● |
● |
● |
|
● |
|
|
● |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
