型號：2273XE

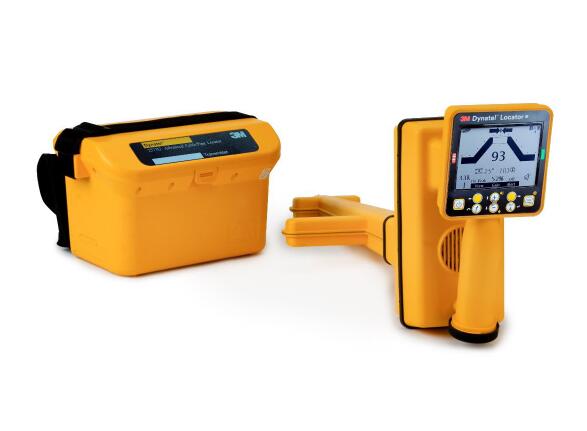

3M DynatelTM 2273XE高級光/電纜路由埋深及外皮故障探測儀擁有超過30年定位經驗、17項路由定位領域技術的美國3M公司，2023年11月份推出2273XE管線定位儀，該儀表基于微處理器和先進的數字信號處理技術，可快速確定地下管線走向及深度，為各大運營商和市政工程部門的管線探測維護工作帶來方便！
2273XE光電纜管道故障探測儀特點：
1．精確的地下管線探測
3M 2273XE高級光/電纜路由埋深及外皮故障探測儀可幫助您確定電力電纜、CATV、通信電纜和金屬管道或帶追蹤線非金屬管道的路徑和預計的埋深。
2. 電纜/線對辯識。
3M 2273XE高級光/電纜路由埋深及外皮故障探測儀具有線纜識別功能，可以教正標識電纜，方便標識簽丟失線纜的重新標識。
3. 外皮破損/屏蔽接地故障定位。
3M 2273XE高級光/電纜路由埋深及外皮故障探測儀可對被測電纜施加信號音，從而方便操作人員辨別和定位電纜的外皮破損的位置。
4. 3M Dynatel 2273XE內置7根接收天線，提高了靈敏度，比以前型號更精確！更快速！
5. 內置濾波器使儀表具有抗干擾性！
6. 接收器提供五種定位模式：追蹤視圖、定向峰值、方向反峰值（羅盤指示）、差分峰值，和一種用于微弱信號探測的特殊峰值模式。
2273XE光電纜管道故障探測儀主要技術指標：
|
3M Dynatel 2273XE高級光/電纜路由、埋深及外皮故障探測儀 |
|
|
發射器 |
尺寸、重量 |
|
17.2cmH×28.6cmW×19.7cmD 2.4kg |
|
|
接收器 |
26.7cmW×26.1cmH×76.2cmD 2.2kg |
|
包裝箱 |
84cmD×43cmW×32cmH 12.9kg |
|
自校準 |
有自校準功能 |
|
操作菜單 |
中文操作菜單2極背光，大屏幕液晶顯示 |
|
接收天線 |
2273XE高級 光（電）纜定位儀接收機7根接收天線 |
|
通訊端口 |
有通訊端口與pc傳輸數據并可軟件升級 USB端口與USB type-C連接器兼容 |
|
定位模式 |
追蹤視圖、定向峰值、方向反峰值（羅盤指示）、特殊峰植、差分峰值 |
|
接 收 器 頻 率 |
有源：577Hz、8KHz、33KHz和133KHz 無源：50L、50H、100、60L、60H、120 無源（其他設備）有線電視31.5KHz（CATV）;15-30KHZ(LF) 輔助頻率備用：650/560/512Hz 用戶自定義：4種頻率（50~999Hz） 靈敏度@1米/3.3英寸低燥聲下單峰模式 音箱：0.25w |
|
具 體 參 數 指 標 |
顯示器分辨率 0.1dB 深度顯示范圍：0-9米（30英尺） 深度單位 厘米、英尺或英寸 測深精度 ±2%+/-7.6cm (0-1.5米) ±6%+/-7.6cm (1.5-3米) ±10%+/-7.6cm (3-4.5米) 標識器測深精度 ： ±10%+/-5cm (0-2.4米) 電纜電流顯示：0.1dB或0.01mA分辨率 單位dB或mA 纜線深度記錄：512個 定位記錄：512個 電池類型：8節AA堿性電池 30小時 |
|
發 射 器 |
探測模式：577Hz、8KHz、33KHz、133KHz 護套故障：10/20Hz 探測：577Hz和33KHz 信號音模式：557Hz和133KHz 脈沖：8Hz 感應模式：33KHz和133KHz 輸出電壓（可達）： 護套故障：70Vrms 探測：70Vrms 音頻：10Vrms 高設置：60Vrms 輸出功率：0.5瓦特、3瓦特或5瓦特 輸出保護：240Vrms 電源：6節C型堿性電池；3M 2200RB可充電電池，12V-6AH鉛酸密封免維護電池。 外部DC直流電源：9-18V DC(1A)(僅有“A”類選項) 電池：正常50小時、高輸出：10小時 |
