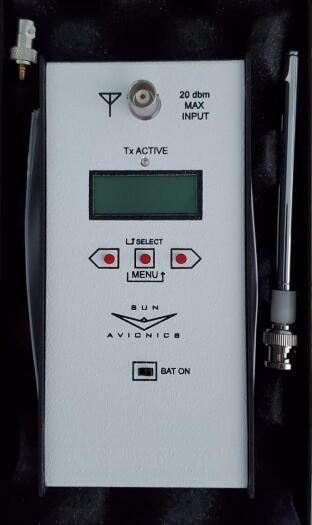

OPT-18A可以用于飛機儀表的測試，方便航校、飛行學院和飛機維護人員日常測試維護飛機的儀表，同時也可以用于科研院所在實驗室里進行教學和測試。
   OPT-18A是一款便攜式的測試儀，可以通過usb線連接充電寶供電或者4節5號電池來供電，自帶屏幕，方便操作。發射功率是0.25毫瓦，這樣設計的目的是可以減少對其他電子信號的干擾以及更好的測試接收機的靈敏度。接收端口輸入的最大輸入是20dbm，測試的時候需要根據具體的測試項目距離應答機天線5米至15米左右的距離，如果是應答機通過線纜直接輸入到OPT-18A里測試，建議您選購40db的衰減器。

設備清單：OPT-18A主機，天線

選購清單：

1.40db的衰減器，OPT-18A最大輸入是20dbm，超過就會損壞OPT-18A。通過OPT-18A和應答機線纜直接連接測試的情況，建議選購。

2 OPT-18A支架，方便固定OPT-18A儀器

  主要的功能如下：

ADS-B信號模擬：可以模擬發出1090MHZ的ADS-B信號，可以設置位置和高度，模擬一個大約15英里從西到東再回到西的軌跡，用來測試接收機或者ATC顯示系統。

VOR測試

ILS測試

DME測試

ADF-NDB測試

應答機A/C/S模式測試

1090MHZ ADS-B測試

A/C/S模式應答機output power測試

Detect power droop

測量A/C/S模式的Minimum Trigger Level （MTL）

-9dbm sidelobe suppression

應答機接收頻率

COMM電臺測試

2. 技術參數

Operating Temperature Range ( -20 to +50 °C)
Storage Temperature Range ( -30 to +70 °C)
-
Accuracy of All Carrier Frequencies;
Basic accuracy= +/- 2.5 PPM plus +/-1.0 PPM aging per year.
Variation over temperature= +/- 2 PPM over -20 to +50 °C range.
-
Output Power;
ADF = -12 +/-3 dbm
VOR= -10 +/-3 dbm
ILS Localizer= -10 +/-3 dbm
ILS GS = -17 +/-3 dbm
ILS MKR = -15 +/-3 dbm
DME = -12 +/-3 dbm
TXPDR = -12 +/-3 dbm
COMM = -10 +-3 dbm
VOR radial accuracy; +/- 1 deg
ILS localizer DDM accuracy; +/- 10%
ILS glide slope DDM accuracy; +/- 10%
DME accuracy; +/- 0.1NM
-
Transponder related specifications;
Interrogation specifications;
PRF 235 +/-5 Mode A,C 50 +/-2 Mode S interrogations / second
Power Out -12 +/-3 dbm at antenna port
P2 relative P1 Equal +/-0.1db or -9 +/- .5 db
P2 Position 2.0uS +/-0.01uS from P1 if enabled
P3 Position 8.0 +/-0.01 uS Mode-A, 21.0 +/-0.02 uS Mode-C , relative to P1
P1,2,3 Width 0.8 +/-0.05 uS
Frequency 1030 MHz +/- 3ppm
+/- 15 MHz adjustment during frequency measure command
P4 level 0 +/- 0.1db relative to P1
-
Reply Specifications;
Frequency 1090 MHz with +/- 3MHz bandwidth
Power Measurement -10 to +18 dbm range at antenna port
With 40db (pad or path loss) gives 30 to 58 txpdr power out range
Reads to +/-1.5 dbm accuracy
MTL Measurement -44 to -12 dbm signal out at antenna port
With 40db (pad or path loss) gives -94 to -52 dbm txpdr input
Auto reads MTL +/- 2 dbm
% Reply reads out 0 to 100% +/-0.5%
Delay P3 to F1 2.5uS to 3.5uS window for F1
Squawk ID All 12 bits [0 to 4095 code]
Altitude read All 12 bits [-1000' to 50,000' with 100' resolution]
Pulse Width Displayed with 50nS resolution
SPI Displays ID message if detected
X pulse Must read=0 for valid receive message
