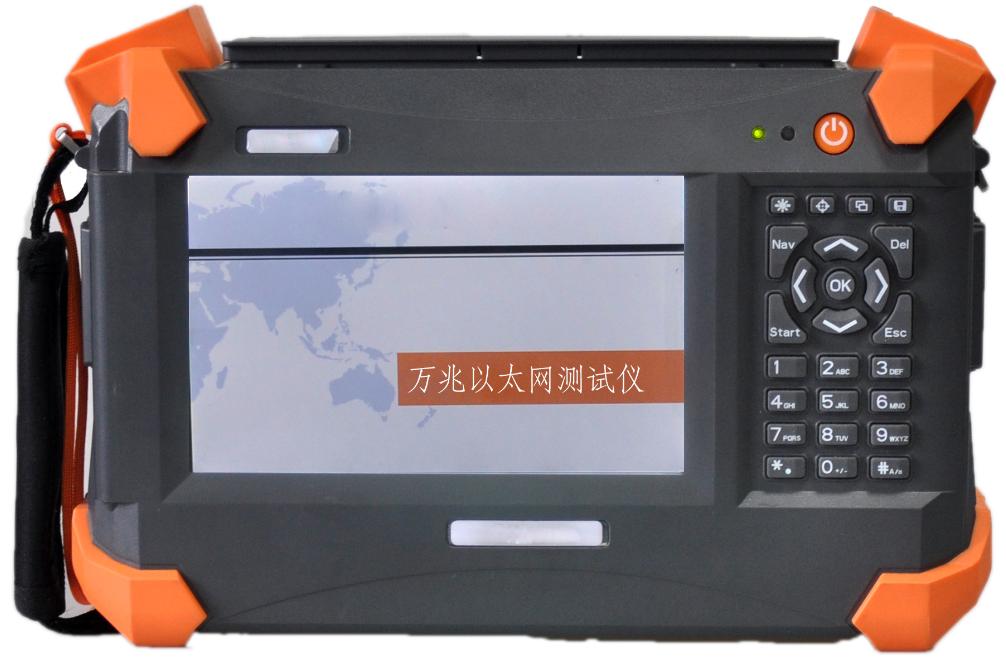

ACTC8060萬兆以太網測試儀是為下一代網絡提供完整測試解決方案，具有多種功能的測試套件，是開通及驗證網絡性能的現場測試工具，支持10/100/1000Mb/s電接口、100/1000M SFP光接口和雙10Gbps SFP+光接口，能夠產生以太網測試各種業務流量的生成以及數據的分析。能夠提供以太網系統的安裝、維護以及新業務的激活等服務。通過集成在一個平臺上，能夠同時提供多種測試功能，能夠驗證和評價網絡的各種QoS指標，并具有完整EtherSAM功能。萬兆以太網使現場技術人員可輕松、迅速地進行10 Mbit/s到10 Gbit/s的以太網服務、開通、驗證和故障診斷。
ACTC8060萬兆以太網測試儀產品設計特點：
l 可以靈活應用于實驗室環境和室外現場環境
l 7寸高分辨率彩色觸摸屏
l 支持PC遠程控制管理
l 提供智能測試和遠端控制實現在線測試
l 提供測試配置文件導入導出，測試報告生成
l 內置高容量鋰電池支持長達4小時連續測試
ACTC8060萬兆以太網測試儀功能特點：
l 支持2個10/100/1000BASE-T RJ45電口，2個100/1000BASE-X SFP光口和2個10GE SFP+光口
l 能夠生成10M~10Gb/s流量，支持LAN/WAN模式
l 支持1~4層誤碼率測試
l 支持高達16個業務流量生成，進行多業務測試
l 支持標準的RFC2544測試
l 支持標準的Y.1564測試
l 支持OAM測試（選件）
l 支持VLAN測試，以及優先級配置，并支持VLAN Q-in-Q測試
l 支持MPLS測試以及3級MPLS嵌套測試
l 支持業務服務中斷時間測量
l 支持CoS和ToS/DSCP業務優先級測試
l 能夠進行各種數據包的捕獲和分析
l 支持智能測試以及遠程環回測試
ACTC8060萬兆以太網測試儀技術指標
|
光接口
|
兩個GigE接口 |
||
|
1000Base-SX |
1000Base-LX |
1000Base-ZX |
|
|
波長 |
850 |
1310 |
1550 |
|
激光類型/連接器/收發器類型 |
VCSEL/LC/SFP |
FP/LC/SFP |
DFB/LC/SFP |
|
電接口 |
兩個端口10/100BaseT半/全雙工、1000BaseT全雙工， 選擇直通或交叉電纜 |
||
|
|
10BaseT |
100BaseT |
1000BaseT |
|
連接器 |
RJ-45 |
RJ-45 |
RJ-45 |
|
SFP+光接口（10G） |
兩個10GigE接口 |
||
|
|
10GBase-SR/SW |
10GBase-LR/LW |
10GBase-ER/EW |
|
波長 |
850 |
1310 |
1550 |
|
激光類型/連接器/收發器類型 |
VCSEL/LC/SFP+ |
DFB/LC/SFP+ |
CML/LC/SFP+ |
|
測試項目 |
|
||
|
Y.1564 |
依據ITU-T Y.1564進行網絡配置和服務測試。可使用 遠程環回或雙重測試設備模式進行測試，獲得雙向結果 |
||
|
RFC2544 |
依照RFC 2544之規定，可測量吞吐量、背對背、幀丟失 和延遲。幀大小：RFC定義的大小，用戶可配置1至7種 |
||
|
BERT誤碼測試 |
無論是否帶有VLAN Q-in-Q，均可支持第1層至第4層 |
||
|
穿通模式 |
在服務提供商網絡和客戶駐地設備之間對信息流進行分段 |
||
|
服務中斷時間（SDT） |
包括統計數據，包括最短中斷時間，最長中斷時間，上次 中間時間，平均中斷時間，總中斷時間和通過/未通過閾值 |
||
|
多流生成 |
能夠在以太網和IP網絡上傳輸并監控多達16個數據流 的功能。 |
||
|
信息流生成和監測 |
能夠生成信息流并監測以太網和IP信息流，并能夠根據下 列統計數據進行信息流整形：吞吐量，幀丟失，幀排序， 數據包抖動，延遲，幀大小，信息流類型和流量監測 |
||
|
VLAN堆疊 |
能夠在任何堆疊的VLAN層上，以VLAN ID或VLAN優先 級生成具有2層VLAN（包括IEEE802.1ad Q-in-Q標 記的VLAN）的數據流 |
||
|
IPv6測試 |
包括BERT，RFC2544，信息流生成和監測，背景信息流， 智能環回，Ping和traceroute |
||
ACTC8060萬兆以太網測試儀通用技術指標
|
顯示屏 |
7英寸TFT彩色觸摸屏960×480 |
|
接口 |
USB 2.0端口；RJ-45 LAN； |
|
存儲量 |
8GB |
|
電池 |
可充電鋰電池，連續工作時間大于4小時 |
|
電源 |
AC/DC適配器，輸入：100 ~ 240V AC，50/60Hz，最大電流2A； 輸出：24V DC 90W |
|
尺寸 |
282×186×75 |
|
重量 |
2.9Kg |
|
語言 |
中文，英文 |
ACTC8060萬兆以太網測試儀訂購信息
型號配置：
A：全功能雙10G測試端口，可做10G穿通測試
B：1個10G測試端口，1個10G僅做環回功能端口
ACTC8060萬兆以太網測試儀標準配置：
ACTC8060萬兆以太網測試儀主機、電池、軟件光盤、AC適配器、便攜包、保修卡、快速操作手冊
可選配置：
CAT6 RJ-45千兆網線
LC-LC雙聯光跳線
10G SFP+光模塊（波長/傳輸距離：850nm/550m、1310nm/10km、1550nm/40km）
1.25G SFP光模塊（波長/傳輸距離：850nm/550m、1310nm/10km）
注：光模塊選項中提及的規格為常用規格，具體選配型號根據具體需求定。
RFC2544測試
在萬兆以太網測試儀表上，RFC2544測試被打包成一個自動化測試，可以通過自由選擇吞吐量、時延、丟包率、背靠背測試項目，可以通過UI上清晰地測試結果表格來判斷測試結果。
ITU-T Y.1564測試
服務配置測試
服務配置測試是驗證服務是否適當部署，特定SLA參數是否達標。服務配置測試確認網路能配置一個單一數據流設定CIR選擇單一或是混合之封包大小進行測試，同時可選擇依設定之速率進行階層式如25 %、50%、75%、100%、及100%+EIR或是單一速率進行測試。各種服務按照配置順序執行。
服務質量測試
在該階段中，針對不同的服務設定CIR，并測量每種服務的全部SLA。整個過程只需幾分鐘，也可以進行長時間的壓力測試。
BERT
支持在VLAN和MPLS環境下的2-4層BERT測試。
可設置BERT測試數據幀的層數，幀長，帶寬，MAC地址，五類元參數和負載區的偽隨機碼型，萬兆以太網測試儀除了支持標準的偽隨機碼型（PRBS31、PRBS23、PRBS20、PRBS15、PRBS11和翻轉型）也可以支持CJPAT和CRPAT等壓力測試碼型，更可以由工程師自定義碼型仿真不同的應用環境。在BERT測試過程中，可以通過操作界面上的故障注入模式來驗證被測網絡或者被測點對網絡異常幀的處理能力。
Q-IN-Q
支持城域網或承載以太網的VLAN分層應用(Q-in-Q )以及MPLS。
多背景數據流產生與分析
適用于以太網幀環境中驗證以太網電路的長期完整性。該測試提供吞吐量信息、幀丟失和其他錯誤信息，以確認提供的以太網服務是否符合規范要求 。
智能偵測與環回
獨立掃描被測網絡，發現可用的萬兆以太網儀表設備，并通過測試口發送遠程控制數據，將其加入測試系統，以完成測試。
四種流量環回測試方式：layer1，layer2，layer3和layer4
在 L1，所有數據流被透傳環回；在L2，所有單播數據流被按源/目的MAC地址環回；在L3，所有單播數據流被按源/目的MAC和IP地址環回；在L4，所有單播數據流被按源/目的MAC、IP地址環回和源/目的端口號環回。
穿透模式
支持10M-10G速率穿透探針模式實現在線監測，被動測試，在線故障診斷。而且可以在線進行故障注入。
IP tool
萬兆以太網測試儀可以鑒定點對點ping和路由跟蹤。
