品牌：匯信

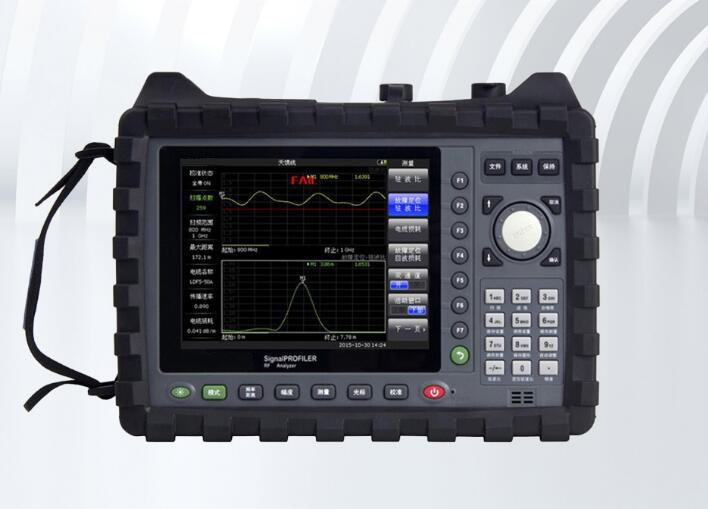

ACTC-8600AH頻譜分析儀主要功能
●室內、室外信號覆蓋及清網測試 ( 選件 )；
●具備 20MHz解析帶寬；
●具備時域測量功能，支持視頻觸發、時隙觸發、外部觸發；
●可進行遠程實時控制，支持數據導入導出；
●可提供 100kHz~3.1GHz/25MHz~6GHz的跟蹤源（選件）；
●可選配帶GPS和電子羅盤的定向天線鎖定干擾源位置（選件）；
●整機重量 <3kg，滿電量下可連續使用時間>3.5小時；
● 6.5寸高亮液晶屏，支持室外強光下使用。
ACTC-8600AH頻譜分析儀產品特點
●9kHz~6GHz頻率范圍；
●具備快速掃描模式、掃描時間可設置范圍 10us~1000s，平均噪聲電平為-164dBm/Hz；
●功率一鍵測量：信道功率、占用帶寬、鄰道功率、場強測量；
●干擾分析功能：光譜圖、信號強度、接收信號強度指示、頻道掃描、信號識別、差分頻譜、干擾定位( 選件)、數字余輝；
●支持主流的無線通信系統的解調分析：FDD-LTE，TDD-LTE，WCDMA/HSDPA+，TD-SCDMA/HSDPA+，CDMA/EVDO，GSM/EDGE 多種解調模式( 選件)；
ACTC-8600AH頻譜分析儀技術參數
|
型號 |
ACTC-8600AH |
|
頻率范圍 |
9kHz ～ 6GHz |
|
頻率精度/ 分辨率 |
±1 ×10-6±1/1Hz |
|
相位噪聲 |
典型 < -110 dBc/Hz @ 偏移100kHz
典型< -100 dBc/Hz @ 偏移10 kHz |
|
安全輸入電平 |
不大于+30dBm（峰值功率/ 入口衰減>15dB）；+50VDC |
|
三階互調截獲點 |
典型值>+15dBm |
|
二次諧波抑制 |
<-70dBc -20dBm 單音混頻器輸入，放大器關閉 |
|
三階互調 |
<-70dBc -20dBm 雙單音混頻器輸入，信號間≥ 1MHz，放大器關閉 |
|
剩余響應 |
≤ -85dBm 1MHz ~ 6000MHz（無信號輸入，衰減器為0） |
|
參考電平范圍/ 精度 |
-167dBm ～ +35dBm/ ≤ ±0.5dB@+25±5℃ |
|
輸入端口/ 駐波比 |
N 型/50Ω/<1.8 |
|
跟蹤源輸出頻率/ 電平 |
25MHz ~ 6GHz/-30dBm-0dBm |
|
工作模式 |
點頻/ 掃頻 |
|
電平分辨率/ 精度 |
1dB/±2dB |
|
電源 |
適配器AC100 ~ 240 V/50 ~ 60Hz DC19V /3.42A、內置鋰電池11.1V / 5.2Ah |
|
環境溫度 |
工作溫度-10℃ ~ +55℃儲藏溫度-40℃ ~ +80℃ |
|
顯示 |
6.5 寸 TFT 彩色 LCD |
|
尺寸/ 重量 |
257mm × 75mm × 185mm/<3kg |
|
型號 |
ACTC-8600AH |
|
LTE 解調分析指標 |
|
|
頻率范圍 |
10MHz~6GHz |
|
寬帶 |
1.4MHz，3MHz，5MHz，10MHz，15MHz，20 MHz |
|
EVM 模式 |
BTS 模式(RS/P-SS/S-SS/PDSCH)，OTA 模式(RS) |
|
測試信息匯總: |
射頻測量、調制信號質量、全部測量信息 |
|
射頻測量 |
|
|
射頻測量精度 |
± 1.0 dB 典型值 ( 輸入范圍 –50 dBm ~ +10 dBm) LTE-FDD |
|
± 1.0 dB 典型值 ( 輸入范圍 –30 dBm ~ +10 dBm) LTE-TDD |
|
|
調制解調測量 |
|
|
頻率偏差 |
± 10 Hz + 參考時鐘偏差 |
|
EVM( 均方根) 精度FDD-LTE |
2.0% 典型值(E-UTRA Test Model 3.1，輸入范圍–50 dBm ~ +10 dBm) |
|
EVM( 均方根) 精度TDD-LTE |
2.0% 典型值(E-UTRA Test Model 3.1，輸入范圍–50 dBm ~ +10 dBm) |
|
空口測量 |
|
|
信號掃描 |
可以掃描6 個小區 |
|
測量S-SS、RSRP、RSRQ、SINR |
|
|
自動保存GPS 信息，SS 功率和調制測量結果 |
|
|
多天線測試 |
支持MIMO 2X2、4X4 |
|
顯示RS 功率及多天線延時 |
|
|
TDD/FDD-LTE 地圖覆蓋測試 |
可掃描小區的PCI、SS 功率、RSRP、RSRQ 等信息 |
|
測量數據可導出為KML 格式和CSV 格式； |
|
ACTC-8600AH頻譜分析儀選件信息
|
序號 |
類別 |
名稱 |
規格型號 |
訂貨號 |
|
1 |
整機 |
手持頻譜分析儀（中文） |
ACTC-8600A |
2022.8600A.01 |
|
3 |
整機 |
手持頻譜分析儀（中文） |
ACTC-8600AH |
2022.8600AH.01 |
|
4 |
選件 |
終端式功率計 |
ACTC-8000-0040 |
2022.800030 |
|
5 |
選件 |
通過式功率計 |
ACTC-8000-0050 |
2022.800031 |
|
6 |
選件 |
功率計（軟件） |
ACTC-8600-815 |
2022.8600A.50 |
|
7 |
選件 |
功率計（軟件） |
ACTC-8600AH-802 |
2022.8600AH.30 |
|
8 |
選件 |
地圖覆蓋 |
ACTC-8600-801 |
2022.8600A.34 |
|
9 |
選件 |
GPS 接收機（AS-216M） |
ACTC-2160-901 |
2022.8600A.28 |
|
10 |
選件 |
信道覆蓋 |
ACTC-8600AH-801 |
2022.8600AH.28 |
|
11 |
選件 |
干擾分析 |
ACTC-8600-800 |
2022.8600A.33 |
|
12 |
選件 |
干擾定位 |
ACTC-8600-802 |
2022.8600A.29 |
|
13 |
選件 |
干擾分析 |
ACTC-8600AH-800 |
2022.8600AH.27 |
|
14 |
選件 |
干擾定位 |
ACTC-8600AH-816 |
2022.8600AH.44 |
|
15 |
選件 |
定向- 有源對數周期天線 |
|
根據客戶測試需求定制 |
|
16 |
選件 |
FDD-LTE 基站測試 |
ACTC-8600AH-803 |
2022.8600AH.31 |
|
17 |
選件 |
FDD-LTE 空口測試 |
ACTC-8600AH-804 |
2022.8600AH.32 |
|
18 |
選件 |
TDD-LTE 基站測試 |
ACTC-8600AH-805 |
2022.8600AH.33 |
|
19 |
選件 |
TDD-LTE 空口測試 |
ACTC-8600AH-806 |
2022.8600AH.34 |
|
20 |
選件 |
ACTC-8600AH-GSM/EDGE 測量選件 |
ACTC-8600AH-807 |
2022.8600AH.35 |
|
21 |
選件 |
ACTC-8600AH-WCDMA/HSDPA 基站分析 |
ACTC-8600AH-808 |
2022.8600AH.36 |
|
22 |
選件 |
ACTC-8600AH-WCDMA/HSDPA 空口分析 |
ACTC-8600AH-809 |
2022.8600AH.37 |
|
23 |
選件 |
ACTC-8600AH-TD-SCDMA/HSDPA 基站分析 |
ACTC-8600AH-810 |
2022.8600AH.38 |
|
24 |
選件 |
ACTC-8600AH-TD-SCDMA/HSDPA 空口分析 |
ACTC-8600AH-811 |
2022.8600AH.39 |
|
25 |
選件 |
ACTC-8600AH-CDMA2000 基站分析 |
ACTC-8600AH-812 |
2022.8600AH.40 |
|
26 |
選件 |
ACTC-8600AH-CDMA2000 空口分析 |
ACTC-8600AH-813 |
2022.8600AH.41 |
|
27 |
選件 |
數字余輝功能 |
ACTC-8600AH-815 |
2022.8600AH.43 |
|
28 |
選件 |
ACTC-8600AH-EVDO 基站分析 |
ACTC-8600AH-817 |
2022.8600AH.46 |
|
29 |
選件 |
ACTC-8600AH-EVDO 空口分析 |
ACTC-8600AH-818 |
2022.8600AH.47 |
|
30 |
選件 |
頻道掃描 |
ACTC-8600AH-819 |
2022.8600AH.48 |
|
31 |
選件 |
跟蹤源（100kHz~3.1GHz） |
ACTC-8600A-TG |
2022.8600A.27 |
|
32 |
選件 |
跟蹤源功能（25MHz~6000MHz） |
ACTC-8600AH-TG |
2022.8600AH.29 |
