品牌：VEEX

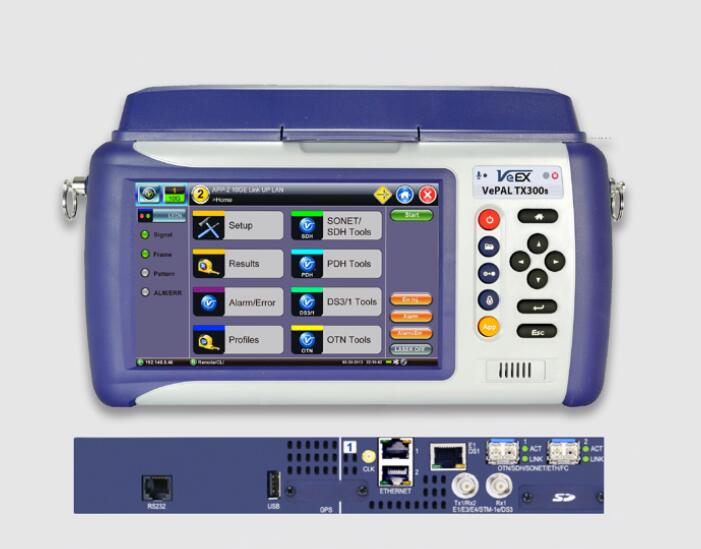

Veep VePAL TX300S用于傳統OTN/SDH/SONET/PDH/DSn網絡功能測試的同時，還可以支持基于移動回程技術的SyncE,1588 PTPv2，電信級以太網和CPRI測試功能
通用指標
尺寸：290 x 140 x 66 mm (W x H x D)
重量：小于3 kg
電池： 內置鋰電池5200 mAh 10.8VDC
AC電源適配器輸入：100-240VAC,50-60Hz 輸出15VDC, 5.33A
操作溫度：0℃ 到45℃ 儲藏溫度：-20℃到70℃
濕度：5% 到 95% 非凝結
顯示屏：7” 真彩觸摸屏
堅固性：1 m 跌落混凝土完好
接口：USB 2.0, RJ45, 10/100-T Ethernet, 藍牙 2.0 (選件)
數據卡/GPS（可選）
語言：多國語言支持
系統內存：1G
RAM:4G SD卡
TX300S網絡綜合測試儀平臺亮點
-
直觀圖形化操作界面
-
高分辨率彩色觸摸屏可在復雜環境下操作
-
對現場工程師或技術人員安裝和維護OTN和SDH傳輸網以及下一代移動回程網絡測試過程進行了優化
-
靈活的軟件平臺允許同時運行多個測試應用
-
通過10/100BASE-T接口，WiFi，藍牙連接儀表可方便進行后臺應用系統和用工量的管理
-
原子鐘用于高穩定度的應用,可保證1ppb的精度(僅適用TX300S)
-
可選的GPS接收器用于單向時延測試，并可以作為一個參考時鐘源
-
通過RS232C接口連接一個外接的GPS設備，用來接收ToD和1PPS同步時鐘
CPRI 測試
-
速率：614.4 Mbps, 1.2288 Gbps, 2.4576 Gbps, 3.072 Gbps, 4.9152Gbps,6.144Gbps,9.8304 Gbps,10.137Gbps,12.1651Gbps
-
支持帶有PRBS碼樣的BER測試,以及LOS,LOF,SDI,RAI告警產生
-
時延測試，SDT測試，可支持Master和Slave仿真
OTN/SDH/PDH（支持OTU4速率）
-
支持光口SDH/SONET測試，速率STM-0/1/4/16/64和OC1/3/12/48/192; 同時還支持 STM-0/1E (STS-1/3) 電口
-
支持OTN測試，支持速率OUT-0/1/2; OTU1e/OTU2e (可選)
-
支持PDH測試，E1, E2, E3；DS1, DS3 ,E4 (可選)
雙PDH和DSn接口
-
支持E1, E3和DS1, DS3非侵入式的脈沖模板分析
-
光功率，電接口信號電平，頻率測試
-
通道蹤跡和指針生成和分析
-
APS測試
-
支持所有接口和負荷映射的環路時延測試
-
開銷監測和字節解碼
-
級聯監測功能
-
抖動漂移分析 (E1, E3, DS1, DS3 和STM-1o, OC-3)
SyncE/IEEE 1588v2
-
同步分組網絡的完整解決方案
-
支持 IEEE 1588v2/PTP 和SyncE/ITU-T G.8261 標準
-
Master和Slave時鐘仿真
-
IEEE 1588v2/PTP 協議監測和解碼
-
IEEE 1588v2/PTP PDV 分析
-
可以從SyncE 或PTP恢復時鐘并輸出到 E1或DS1接口
-
支持ESMC SSM 的產生，監測，解碼
以太網/光纖通道測試（支持100G）
-
雙10GE LAN/WAN SFP端口(適用于TX300S), 雙100Base-FX/ 1000Base-X SFP端口, 雙10/100/1000Base-T RJ45 端口
-
支持用于SAN網絡的1G/2G/4G/8G/10G/16G 光纖通道測試
-
V-SAM 測試包符合ITU-T Y.1564 標準
-
IPv4 和 IPv6 數據流產生
-
吞吐量，時延，幀丟失，背靠背測試用于RFC2544標準
-
支持IEEE 802.3ah, ITU-T Y.1731, IEEE 802.1ag, 和MPLS-TP OAM，支持Q-in-Q (VLAN 堆棧) 和多種MPLS 標簽
支持100G CFP4接口和QSFP+ 40G接口
PDH/DSn 應用
發展自上個世紀60年代和70年代的PDH和T載波（DSN）復用和傳輸系統構成了新一代的數字通信網絡技術。雖然這些網絡已經發展到包括遠距離，大容量匯聚，OTN，SDH，SONET環網，由于接入，業務發放，和經濟因素，PDH和DSn網絡段通常也會保留。因此 PDH和T載波網絡測試還將會持續很多年。
TX300S可以提供PDH測試功能，速率從140 Mbps（E4），34 Mbps（E3），8 Mbps（E2），2 Mbps，到N / M×64 kbps，以及45 Mbps（DS3），1.5 Mbps（DS1），到N / M×56 kbps。其他的測試功能包括同時顯示多個G.821，G.826，M.2100結果，脈沖模板分析和環路時延測試。測試速率也包含虛容器的E1，E3和E4凈荷的映射和去映射，以及TU-11，TU-12，TU-3, STS - 1和AU-4的開銷測試，該功能適合測試混合PDH/SDH和DSN／SONET網絡。
PDH/DSn 性能
自動配置
當接收到的信號未知時，自動配置功能可以讓儀表配置更簡單，該功能可以讓初測者更快速地執行測試。
Multi-BERT功能
Multi-BERT功能可以在一個順序的BER測試中自動生成不同的測試碼樣，這樣可以更快速的提供和維護DS1鏈路業務服務。某種測試碼樣可以幫助識別和測試某些特定的問題或狀態，自定義測試序列的特定測試碼樣和定時項可以指定特定的測試環境，譬如檢查線路編碼、幀類型、時鐘恢復等設置是否合適。
脈沖模板分析
PDH信號的脈沖模板的頻繁失敗是由接口、電纜過長、阻抗不匹配，或者劣質的發送端導致的。在這些情況下，G.703脈沖模板測試在相關的問題處理方面實用。
直觀的測試結果
綜述屏可以快速報告信號的狀態和典型錯誤和含有易讀的通過/失敗顯示功能的告警參數。
強大的直方圖測試
以1s的分辨率來同時顯示已見的測試結果可以方便告警和錯誤的修正。
DS1 環回命令
DS1環回命令可以通過在指定的網元中激活自動環回的方式讓用戶單端測試DS1鏈路。
ISDN測試功能
ISDN選項提供了很多有用的功能項，這些功能項可以對DS1或E1 PRI線路進行測試和故障排除，譬如SIP中繼業務。在TE/NT或監測模式下，儀表可以設置并接收含有用戶自定義參數（呼叫控制協議，被叫號碼以及相關的參數）的ISDN呼叫。
協議功能特征主要包括詳細信令統計，消息監測和解碼，和完整的結果。有了這些功能，可以任意對國際和國內ISDN協議以及其他接入?yún)f(xié)議進行分析。
VF測試
音頻（VF）測試選件是一個基本的安裝，驗證語音線路和故障排除的診斷工具，通過在已選擇子信道插入/測試用戶定義的頻率和電平的音調來進行數模轉換的測試。
麥克風/耳機插孔可以通過選擇實習來進行講聽測試，且在PDH/DSn和SDH/SONET接口速率擁有強大的VF解碼功能。
抖動和漂移測試
同步網絡中的數據完整性在很大程度上取決于時鐘和數據信號的相位穩定性。根據ITU-T G.810規范，當不需要的相位調制頻率大于10赫茲是，長期抖動視為存在。當頻率低于10赫茲，這個不需要的調制就成為漂移。在SDH / SONET網絡中，抖動累積在很大程度上會會降低網絡性能，因此一些組件和網絡有必要作為一個整體進行測試，以確定有規律的抖動。
抖動測試標準
通過測試接收信號(E1, E3, STM-1o和 DS1, DS3, OC-3)的恢復時鐘，并依照ITU-T 0.171/0.172 和 Telcordia GR-499/253標準來衡量輸出的抖動性能。
測試時長在推薦的標準中沒有明確定義，推薦測試時長為1分鐘，單位為一個單位間隔（UI），峰峰值抖動時重要的參數，因為大值直接影響網絡性能，并導致錯誤。這時，抖動定義為10Hz以上的相位變化，接收信號必須使用濾波器才可以測試，用戶根據要求，需要在寬頻濾波器和高頻濾波器進行選擇。
漂移測試標準
漂移測試需要外接一個接收參考時鐘，而抖動通常是從接收的數據信號中提取時鐘來進行測試的，漂移測試中外接參考時鐘輸入可接收1.5 MHz和2 MHz的時鐘信號，包括64 kbps, 1.544 Mbps and 2.048 Mbps信號。
測量輸入信號（E1，E3，STM-1o和DS1，DS3，OC-3）是，外接時鐘信號作為參考時鐘，得到時間間隔誤差不像抖動測試結果中的時間間隔為單位，TIE的時間單位是以時間值來顯示的。
MTIE (間隔誤差)結果是從測試以來，測試的峰峰TIE值來顯示的。
SDH/SONET 測試應用
SDH / SONET和PDH / DSn網絡的安裝、調試、監測和維護得益于測試界面的直觀和功能強大的特點， SDH信號在復用過程中常常受到各種損傷的影響，因此定義為異常或缺陷類型并隔離的網絡元素或信號路徑造成的問題是至關重要。快速的故障排除和傳輸問題的綜合分析可以使用侵入式的，非侵入式以及監測測試模式。新手用戶可方便的使用自動配置和支路掃描測試模式，而有經驗的用戶可以使用系列的功能，如開銷監測和字節控制，指針測試序列，通道蹤跡生成，級聯監測等。
離線業務測試
應用包括：
-
BERT測試
-
支路映射和去映射
-
通道/段蹤跡生成
-
業務驗收(M.2100)
-
脈沖模板分析 (E1/E3/DS1/DS3)
-
復用測試
-
環路時延
-
指針測試序列
抖動生成, MTJ, JTF
在線業務監測
應用包括：
-
光功率和頻率測試
-
支路掃描
-
性能分析符合G.826, G.828, G.829, M.2101
-
指針分析和產生
-
APS測試
-
級聯檢測
-
開銷字節控制和解碼
抖動和漂移測試
SDH/SONET 特性
快速便捷的圖形化設置
在當今的網絡環境中，復雜的日常任務是常見的，因此，技術人員需要一款快速且很容易配置的測試儀表，并且有直觀的圖形界面，方便的下拉菜單，觸摸屏操作，以及簡化測試接口，信號結構，有效載荷映射和測試模式設置。
物理層測試
在執行幀和負荷的性能分析之前，依照規范和推薦建議，也需要驗證模擬參數。光功率過高會導致光飽和，反之，功率過低會導致大的噪聲，從而導致比特誤碼的結果。每個單獨的信號等級的時鐘容限在Bellcore/ITU-T推薦標準中明確定義，時鐘容限應該作為驗收/一致性測試的一部分并進行驗證測試。
凈荷映射
根據ITU-T G.707和GR-253推薦建議，分插復用器測試運行操作，數字交叉連接和其他網元（NE）通過不同支路來驗證映射和去映射，并將負荷裝載到SDH或者SONET容器中，并監測異常和缺陷。
性能分析綜述
每層的性能是基于比特交錯奇偶校驗（BIP）檢驗的，校驗是基于一幀一幀計算的基礎上。這些BIP檢查插入到再生器中，復用器和路徑開銷中，所有這些形式的性能監測都是SDH / SONET網絡監測能力的一個組成部分。TX300S可以根據ANSI / ITU-T建議來分析各個性能參數并判斷當前結果的通過/失敗。
開銷分析
所有段和通道開銷字節的二進制和十六進制解碼進行測試，重要的字節都會概要顯示。
開銷字節的控制
在信號和開銷透傳模式中發送開銷字節的控制可以讓用戶對網絡產生各種條件的響應。
OTN 測試應用
介紹
OTN測試應用可以為技術人員和工程師提供一個全面的且功能強大的測試儀器，這些功能可以在OTN網絡的安裝，調試，故障排除中提供幫助。可選的OTN的測試包可以很容易地通過ReVeal MTX300軟件和密碼來激活使用。
比特率
TX300S可以提供各種軟件的選項來驗證是否符合ITU-T G.709標準，其中包括ITU-T G系列中補充43標準的擴展（基于時鐘）比特率。下面的OTN測試接口是可用的：
-
SFP收發器支持OTU1 (2.66 Gbps)
-
SFP+（SFP+）收發器支持OTU2 (10.7 Gbps), OTU1e (11.049 Gbps)和 OTU2e (11.095 Gbps)
-
CFP4收發器支持OTU4(111.810Gbps)，QSFP+支持OTU3(43.1Gbps)，
測試應用
跟SDH / SONET網絡類似，OTN網絡也需要進行在線和離線業務測試。在線業務測試包括一段時間內告警和錯誤的監測，對應的離線業務測試是在調試階段中，常見的一種測試，這樣在傳送實時業務之前可以確保網絡各種功能的驗證。
網元響應測試包括向OTN測試設備（DUT）發送一個激勵（錯誤或告警）信號和監測該設備的輸出和正確的響應。響應測試對于所有可能輸入的激勵信號都必須重復，這樣DUT可以依照預期來響應。
