品牌：中電思儀

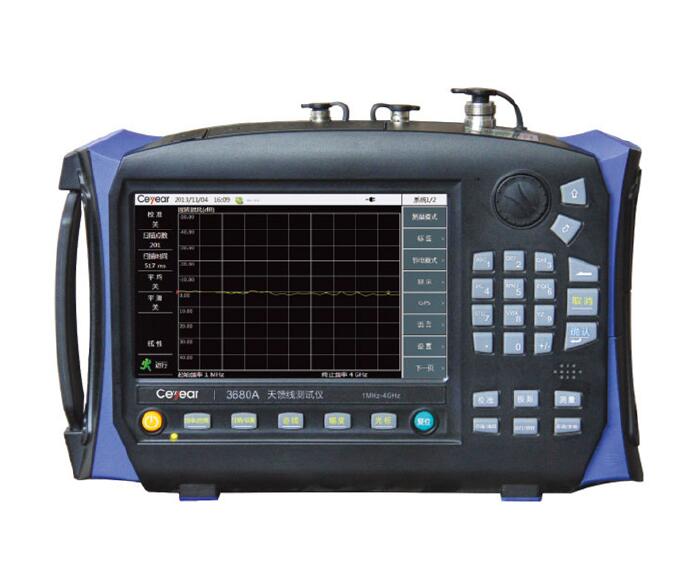

3680A天饋線測試儀采用了射頻電路與數字電路混合集成設計技術、寬帶基波混頻技術、數字化中頻處理技術、智能電源管理技術等技術；具有測量速度快、體積小、重量輕、可電池供電、支持觸摸屏操作、背光亮度可自動調節等優點，可對駐波比、回波損耗、特性阻抗和相位進行測試，對故障點定位。
3680A/B天饋線測試儀針對現場測試，主要用于各種通信基站天饋線系統的測試，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及尋呼系統等。
在天饋線系統安裝、調試及日常維護時，天饋線測試儀可幫助用戶快速評估傳輸線和天線系統的狀況，提高運行基站的維護效率，加快新基站的安裝調試進程。同時可用于教學、生產中對射頻器部件的反射參數測試。
3680A天饋線測試儀技術參數
|
型號 |
AV3680A |
|
頻率范圍 |
1MHz～4GHz |
|
初始頻率誤差 |
±2×10-6 (23℃) |
|
頻率溫度穩定性 |
±1×10-6/10℃（相對于23℃） |
|
頻率分辨率 |
1kHz |
|
方向性 |
≥42dB（機械校準） ≥36dB（嵌入式電子校準） |
|
源匹配 |
≥31dB（機械校準） ≥27dB（嵌入式電子校準） |
|
反射跟蹤 |
±0.08dB（機械校準） ±0.40dB（嵌入式電子校準） |
|
掃描時間 |
1ms/頻點（10kHz中頻帶寬） |
|
電源適配器 |
交流電源： 110V（1±10％）或220V（1±10％），50Hz（1±5％） |
|
電池供電時間 |
8h （不具有嵌入式校準選件，70%屏幕亮度） 6h （具有嵌入式校準選件） |
|
外形尺寸 |
295mm（寬）×205mm（高）×70mm（深） |
|
重量 |
2.5kg（含電池） |
|
工作溫度 |
-10℃～+50℃ |
|
存儲溫度 |
-40℃～+70℃ |
|
電磁兼容性 |
符合GJB3947A-2009中 3.9.1的要求 |
|
整機功耗 |
≤15W（不對電池充電）；≤54W（對電池充電） |
|
測試端口 |
N型陰頭 |
|
10MHz輸入/輸出端口 |
BNC |
|
GPS天線接口 |
BNC |
AV3680天饋線測試儀訂貨信息
主機：AV3680A手持式天饋線測試儀(1MHz~4GHz)
標配：主機，電池，充電器，說明書，合格證，軟包
主機：AV3680B手持式天饋線測試儀(1MHz~8GHz)
