品牌：DEVISER

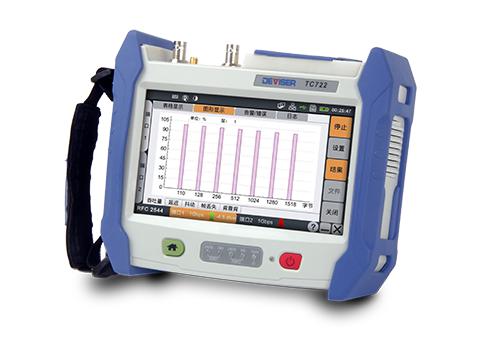

TC722 Plus萬兆以太網測試儀可以支持到10G bps全協議測試，是面向下一代高速城域和承載以太網綜合網絡測試儀，TC722以太網測試儀是通信服務提供商滿足用戶服務等級協議（SLA）的高效測試工具。TC722 Plus萬兆以太網測試儀采用7寸觸摸屏設計，操作簡單方便。支持雙光光電接口，支持ping trace route功能，TC722 Plus萬兆以太網測試儀廣泛應用于任何針對以太網的測試，包括網絡工程現場開通測試，通信服務運營商對于以太網的性能評估，實現端到端的完整測試，城域以太網/移動回傳的安裝、激活、或者維護，點對點以太網接入服務的部署，以及實時信息流的在線故障診斷，PTN/IPRAN網絡配置與性能測試，用于通信教學與科研等領域。支持多種通信協議，滿足不同的測試需求。如同步以太網，IEEE 1588,E1/T1,SDH,OTN等測量功能。
TC722 Plus萬兆以太網測試儀產品特點：
TC722 Plus萬兆以太網測試儀采用7寸觸摸屏，專業、快捷的用戶UI體驗
兩個10GbE SFP+接口，兩個10/100/1000 RJ45接口
支持速率10-BaseT、100-BaseTX、1000Base-T、1000Base-FX
支持標準IEEE802.3、RFC 2544、Y.1564、IEEE1588v2
支持參考時鐘源內部高穩時鐘源、以太網線路恢復時鐘、外部時鐘（2.048Mbps, 1.544Mbps, 2.048MHz）
支持雙端口同時進行測試，互不干擾
符合以太網RFC 2544標準的吞吐量，時延，幀丟失和背靠背測試
符合以太網Y.1564測試標準，多達10個配置流
支持外同步時鐘輸入，支持同步以太，支持IEEE1588v2功能測試
支持傳輸網PDH E1/DS1測試
支持VLAN MPLS等環境下高至L4層誤碼率測試
支持3層VLAN的QinQ測試，3層MPLS測試，支持IPv6協議，支持巨型幀
具備L1至L4層智能環回功能
支持SDH的BER測試，RTD測試，APS測試，插入/丟棄指定支路測試
支持STM-1、STM-4、STM-16、STM-64四種速率
支持終端和透傳兩種測試模型
支持OTN的BER測試，RTD測試，APS測試
支持OTU-1、OTU-1e、OTU-1f、OTU-2、OTU-2e、OTU-2f測試
支持進行線纜診斷和長度測試
支持進行光功率測量
遠端發現功能：自動偵測網絡上的其他TC722，TC601以太網測試儀
支持ping trace route功能，支持FTP/HTTP測試
支持以太網OAM測試
支持報文過濾與抓包功能，容量可達512MB
可實現遠程控制
多種數據接口，支持LAN、USB、TF等
TC722 Plus萬兆以太網測試儀技術參數
光接口技術參數
|
|
1000Base-SX |
1000Base-LX |
1000Base-ZX |
10GBase-SR |
10GBase-LR |
10GBase-ER |
|||
|
波長 |
850 |
1310 |
1550 |
850 |
1310 |
1550 |
|||
|
Tx電平（dBm） |
-9 ~ -3 |
-9 ~ -3 |
0 ~ +5 |
-9.5 ~ -1 |
-8.2 ~ +0.5 |
-4.7 ~ +4.0 |
|||
|
Rx電平靈敏度（dBm） |
-20 |
-22 |
-22 |
-11.1 |
-12.6 |
-14.1 |
|||
|
傳輸距離 |
550m |
10Km |
80Km |
550m |
10Km |
80Km |
|||
|
傳輸比特率（Gbit/s） |
1.25 |
10.3125 |
|||||||
|
接收比特率（Gbit/s） |
1.25 |
10.3125 |
|||||||
|
Tx工作波長范圍 |
830 ~ 860 |
1270 ~ 1360 |
1540 ~ 1570 |
840 ~ 860 |
1260 ~ 1355 |
1530 ~ 1565 |
|||
|
頻率 |
±4.6 |
±4.6 |
|||||||
|
光功率（dB） |
±2 |
±2 |
|||||||
|
抖動合規性 |
IEEE802.3 |
IEEE802.3 |
|||||||
|
以太網分類 |
IEEE802.3 |
IEEE802.3 |
|||||||
|
接口合規性 |
G.707 |
G.707 |
|||||||
|
SDH支持類型 |
STM-1 STM-4 STM-16 |
STM-64 |
|||||||
|
OTN支持類型 |
OTU-1 |
OTU-1e OTU-1f OTU-2 OTU-2e OUT-2f |
|||||||
|
連接器 |
LC |
LC |
|||||||
|
收發器類型 |
SFP |
SFP+ |
|||||||
電接口技術參數
|
項目 |
性能參數 |
||
|
線序支持 |
自動或人工檢測直通/交叉線纜 |
||
|
|
10Base-T |
100Base-TX |
1000Base-T |
|
Tx比特率 |
10Mbit/s |
100Mbit/s |
1Gbit/s |
|
Tx（ppm） |
±4.6 |
±4.6 |
±4.6 |
|
Rx比特率 |
10Mbit/s |
100Mbit/s |
1Gbit/s |
|
Rx測量 |
±4.6 |
±4.6 |
±4.6 |
|
雙工模式 |
全雙工 |
全雙工 |
全雙工 |
|
抖動合規性 |
IEEE802.3 |
IEEE802.3 |
IEEE802.3 |
|
連接器 |
RJ-45 |
RJ-45 |
RJ-45 |
|
距離 |
100 |
100 |
100 |
一般參數
|
項目 |
功能與性能說明 |
|
顯示屏 |
7in 800×480點陣 TFT 觸摸屏 |
|
接口 |
USB2.0×2， USB供電 DC5V±0.05V@500mA |
|
存儲 |
內部8GB Flash存儲，支持U盤存儲 |
|
電池 |
7.4V 5300mAh 電池組，39.22Wh 支持4小時工作時間 |
|
電池充電時間 |
從完全放電到完全充滿為5小時 |
|
|
|
|
|
|
|
尺寸（長×寬×高） |
整機：206╳171╳ 75mm |
|
重量 |
整機：1.5kg |
|
操作溫度范圍 |
-10℃~+50℃ |
|
存儲溫度范圍 |
-20℃~+70℃ |
|
相對濕度 |
0%-95% 非凝結 |
|
電池壽命 |
過3小時 |
|
|
|
標準接口
|
模塊型號 |
接口類型 |
接口個數 |
|
TC722 Plus |
10/100/1000M/10G bps |
2 |
|
RJ-45 |
2 |
|
|
E1 75歐姆非平衡 BNC |
2（選配） |
|
|
SFP+ |
2（選配） |
|
|
外同步時鐘BITS SMA |
1（選配） |
|
|
E1 120歐姆平衡 RJ-48 |
1（選配） |
|
|
DS1 100歐姆平衡 Bantam |
2（選配） |
注：E1與DS1接口不同時配置功能
功能
|
模塊型號 |
系統 |
功能 |
子功能 |
|
TC722 |
以太網 |
RFC2544 |
吞吐量 |
|
背靠背 |
|||
|
延時 |
|||
|
幀丟失 |
|||
|
Y.1564 |
業務配置測試 |
||
|
業務性能測試 |
|||
|
BERT |
1~4層誤碼 |
||
|
業務中斷時間 |
|||
|
無流量時間 |
|||
|
流量生成與監控 |
吞吐量 |
||
|
延時 |
|||
|
抖動 |
|||
|
幀丟失 |
|||
|
幀失序 |
|||
|
OAM |
|||
|
IEEE 1588 |
|||
|
智能環回 |
1~4層環回 |
||
|
穿通模式 |
|
||
|
高級測試 |
Ping |
||
|
Traceroute |
|||
|
HTTP測試 |
|||
|
FTP測試 |
|||
|
SDH |
BER |
|
|
|
RTD |
|
||
|
APS |
|
||
|
插入/丟棄指定支路測試 |
|
||
|
OTN |
BER |
|
|
|
RTD |
|
||
|
APS |
|
||
|
插入/丟棄指定支路測試 |
|
||
|
PDH |
E1/DS1 測試 |
G.821, G.826, M.2100性能測試 |
|
|
|
誤碼測試 |
||
|
|
告警檢測 |
-
RFC2544測試：
-
RFC2544測試支持遠端環回模式和雙機模式，在雙機模式下支持點到點的對稱的與非對稱的測試。RFC2544的測試幀結構支持VLAN/QinQ/MPLS標簽，測試速率可以設置為線路速率，測試結果界面如下圖所示，分為吞吐量、延遲、幀丟失、背靠背四列顯示，單次測試可實現7種幀長的測試，每種幀長的大小可用戶自定義。
-
BERT測試：
BERT測試支持高達4層的誤碼率測試，支持VLAN/QinQ/MPLS標簽的幀結構，支持用戶自定義碼型或8種PRBS碼型的誤碼率測試，支持業務中斷時間測試功能。所有測試圖案均可封裝進以太網幀中，以驗證以太網絡的點到點特性。在BERT測試過程中可實時插入誤碼bit或FCS error，支持碼型翻轉功能，誤碼率測試的結果界面如下圖所示，通過點擊“插入”按鈕可以插入指定的誤碼bit數目或FCS error數目。
-
Y.1564測試
依據ITU-T Y.1564標準，進行網絡服務配置測試和服務性能測試，驗證網絡的設計是否能夠達到約定的SLA。支持10個可獨立配置的業務流，支持隨機幀長發包，每個流可獨立配置不同的IP地址、VLAN標簽、MPLS標簽、幀長、帶寬等內容，可實現0-CIR\CIR-EIR\過沖帶寬測試，以及幀延時、幀抖動、丟幀率、幀失序等，其結果界面如下圖所示。
-
流量生成與監控功能
可以生成10個信息流，每種信息流可獨立配置不同的MAC地址、IP地址、幀長及頭格式，支持恒速發包、突發發包、階梯發包、遞增發包等流量生成方式。可以仿真多業務測試環境，適用于三網融合的測試場景，可智能發現遠端設備并建立連接，使遠端設備自動進入環回狀態。方便點到點的QOS性能驗證。該測試還支持1588v2協議報文測試，其測試結果界面如下圖所示：
支持的重要統計項目包含：CRC error幀、jabber 幀、runt幀、信號丟失告警、光功率測量、單播幀、多播幀、廣播幀、中止幀、暫停幀數量、幀延時、幀抖動、幀丟失、不同幀長范圍幀數量、符號錯等。
-
環回功能
多至4層的智能環回功能，其工作模式分為
透明環回：所有數據流均被環回；
二層環回：所有測試流交換MAC地址后環回；
二層全單播環回：所有單播測試流交換MAC地址后環回；
三層環回：所有測試流交換MAC地址和IP地址后環回；
四層環回：所有測試流交換MAC地址、IP地址和Port端口后環回。
-
穿透功能
設備開啟穿透功能后，port1的接收報文經port2發出，port2的接收報文經port1發出，同時實現收發包數據和速率的統計，有利于對運營商、服務提供商的網絡和客戶網絡之間實時信息流的在線故障診斷。
-
SDH的BERT測試
以PRBS碼型或固定序列碼型為有效負荷，支持c-12、c-3、c-4至vc-4的復接。支持STM-1、STM-4、STM-16、STM-64四種速率。可以模擬實際信道完成基本誤碼和告警的插入，可以作為接收端檢測信道誤碼。如圖所示為SDH的測試界面。
-
SDH的RTD測試
環路時延測試，以獲取網絡環路時延，得到網絡QoS信息
-
SDH的APS測試
自動保護倒換時間的直接測試，設備在各種倒換條件下的倒換功能檢查，能直接對SDH網絡的自動保護倒換(APS)及業務中斷時間進行測試。可以在ITU-T G.783線型網絡中模擬實際設備，可以對線型網絡設備中的K1、K2字節實時記錄和監測。APS測試界面如圖所示。
-
SDH的插入/丟棄指定支路測試
支持對指定方式下的支路插入, 差錯插入：單個、BER、Burst、交替、持續、幀；支持對指定方式下的支路丟棄測試
-
OTN的BERT測試
按照ITU-T G.709幀結構對OTU-1、OTU-2、OTU-1E、OTU-2E、OTU-1F、OTU-2F光信號進行誤碼及FEC性能分析和測試。支持多種在線和停業務測試，并可以進行單個、差錯率、交替、持續、隨機的差錯插入，如圖所示為OTU-2測試配置界面。
-
OTN的RTD測試
環路時延測試，以獲取網絡環路時延，得到網絡QoS信息
-
OTN的APS測試
自動保護倒換時間的直接測試，設備在各種倒換條件下的倒換功能檢查，能直接對OTN網絡的自動保護倒換(APS)及業務中斷時間進行測試。
