LE-3500R(-E) 規格

接口(標準配備)

RS-232C （V.24）， RS-422/485*1， TTL(1.8V/2.5V/3.3V/5V電平)

（需單獨選購）擴張固件*2

高速CC-Link/HDLC/SPI［ OP-FW10R ］

標準對應協議

調步同期（異步）, 異步PPP, 字符同步 SYNC/BSC, 比特同步 HDLC/SDLC/X.25, I2C, SPI, Modbus, BURST*3

同步時鐘

ST1（DTE發送數據時鐘），ST2（DCE發送數據時鐘），RT（DCE接收數據時鐘），
AR（從發送接收數據的邊緣抽出的同步時鐘）

捕獲內存容量*4

DDR2-SDRAM 64M字節 自動保存用SRAM 512K字節

內存的附加功能

能夠切分使用，誤操作保護，能夠選擇循環緩沖/固定緩沖

備用電池

SRAM和RTC能夠使用內置鋰電池備份約5年

全雙工時的高通信速度

2.048Mbps

半雙工時的高通信速度

2.048Mbps

速度設置范圍

50bps～2.048Mbps*5（I2C速度1Mbps以下）

速度設置功能、度

在范圍內能夠任意設定發送和接受的數據速率（有效數字：4位，設定誤差：±0.01%以下）

數據格式

NRZ，NRZI， FM0， FM1

數據編碼

ASCII，EBCDIC， JIS7， JIS8， Baudot， Transcode， IPARS， EBCD， EBCDIK， HEX

字符、幀格式

異步：數據位（5，6， 7， 8） ＋ 奇偶校驗位（0， 1） ＋ 停止位（1， 2）
字符同步：數據位 ＋ 奇偶校驗位 （共6， 8bit）
位同步：數據位 （8bit）

奇偶校驗位

NONE，ODD，EVEN，MARK，SPACE

奇偶校驗位

使用特殊記號表示MP(多機通信)位的狀態

數據發送順序

能夠切換 LSB first 或 MSB first

極性轉換

能夠切換 NORMAL 或 INVERTED

錯誤校驗

奇偶錯誤（ODD，EVEN，MARK，SPACE），幀中繼, BREAK, ABORT, 短幀，
BCC（LRC，CRC-6，CRC-12，CRC-16，CRC-ITU-T，FCS-16，FCS-32）
能夠指定BCC的透過模式處理

在線監聽功能

在不影響通信線路的前提下連續記錄通信日志并使用LCD顯示

閑置時間記錄表示

能夠指定時間間隔100m秒，10m秒，1m秒、以及OFF（不記錄） 高999.9秒

時間標記記錄表示

能夠指定“日時分”、“時分秒”、“分秒10m秒”、以及OFF（不記錄）

線路狀態記錄表示

從RS(RTS)、CS(CTS)、ER(DTR)、DR(DSR)、CD(DCD)、CI(RI)、EXIN(外部觸發輸入) 中選擇4個信號，與收發數據一并記錄，能夠以波形圖表表示

地址過濾

能夠過濾記錄指定地址的數據幀（限于HDLC/SDLC/X.25的測試）

數據表示、操作

數據捕獲時的畫面暫停， 滾屏表示， 翻頁表示， 跳到指定畫面

位移表示

能夠?qū)⒈硎編w向右或向左以1比特單位移動

協議翻譯表示

SDLC（對應modulo 8/128）翻譯，ITU-T X.25（對應modulo 8/128）翻譯，
LAPD翻譯，PPP翻譯，BSC翻譯，I2C翻譯，Modbus翻譯

線路狀態LED

將把SD，RD，RS(RTS)，CS(CTS)，ER(DTR)，DR(DSR)，CD(DCD)，CI(RI)，
ST1(TXC1)，ST2(TXC2)，RT(RXC)的各信號線的狀態使用雙色LED實時表示

RS-232C的LED發光條件

邏輯ON=紅燈亮，邏輯OFF=綠燈亮，未連接NC=滅

其他接口的LED發光條件

邏輯ON=紅燈亮，邏輯OFF或未連接NC=滅

時間間隔計時器

2種　極限值　999999　（能夠指定分辨率1ms ，10ms ，100ms）

通用計數器

2種　極限值　999999

數據數計數器

SD用/RD用　各1個　極限值 4294967295

觸發功能

多可指定4組觸發條件以及觸發動作來控制測試，還支持以一個條件觸發另一個條件的連續觸發

觸發條件

通信錯誤（可個別指定奇偶、MP、幀中繼、BCC、Break、Abort、短幀等），
多8個字符的通信數據序列（可指定通配符、位屏蔽），
指定以上的閑置時間，計時器/計數器值一致，
通信接口信號線和外部觸發輸入的邏輯狀態

觸發動作

測試停止（可調整停止時間）， 觸發條件的有效化， 計時器的控制（開始、停止、重置）， 計數器的控制（計數、清除）， 蜂音器鳴叫， 向存儲卡保存測試數據， 發送事先指定的字符序列（Manual仿真時）， 向外部觸發端口OT2脈沖輸出

外部觸發輸出

所有觸發條件成立時向外部觸發端口OT1脈沖輸出，以指定觸發動作向外部觸發端口OT2脈沖輸出

數據搜索功能

能夠搜索捕獲內存中特定條件的數據

搜索條件

通信錯誤（可個別指定奇偶、MP、幀中繼、BCC、Break、Abort、短幀等）， 大8個字符的通信數據序列（可指定通配符、位屏蔽）， 指定以上的閑置時間， 指定時刻范圍的時間標記， 觸發一致數據

搜索動作

能夠選擇一致數據的頭文表示以及計數表示

監聽條件自動配置

可自動設定協議、數據速率(大115.2Kbps)、譯碼、同步字符、BCC等測試條件*6

自動測試（自動RUN/STOP功能）

在指定時刻以指定周期（可選每月、每天、每小時）自動開始/停止測試

開機自動RUN功能

開電源后，能夠自動開始測試

自動保存功能

將監聽數據向捕獲內存記錄的同時向SD卡/USB閃存盤保存文件

文件大小

BUF（捕獲內存容量），1M字節，2M字節，4M字節，8M字節，16M字節，32M字節

文件數

多1024個

延時測試功能

顯示接口信號線的變化時間間隔（表示現在/小/大/平均，分辨率0.1m秒）

信號電壓測試功能

RS-232C端口 SD、RD、ER(DTR)、CD(DCD)的電壓測定
TTL端口 TXD、RXD、RTS、CTS的電壓測定
表示現在值/小值/大值，分辨率0.1V
輸入范圍　RS-232C端口：±15V、TTL端口：±5.5V

統計分析功能

用圖表顯示指定時間1～240分(単位：分)內收發的數據數量、幀數、觸發條件的成立次數的統計

邏輯分析功能

將接口信號線的邏輯變化以采樣時鐘周期測試，以波形表示

采樣時鐘

1KHz～20MHz （14段）

采樣內存

少2,000個采樣點

觸發條件

通信信號線以及外部信號的邏輯狀態一致，在線監聽功能的指定觸發條件的一致

觸發位置

Before（注重觸發點的前面）、Center（中央）、After（注重觸發點的后面）

表示的擴大縮小

×8，×4，×2，×1，×1/2，×1/4，×1/8，×1/16，×1/32，×1/64

其他功能

測試光標間時間，切換信號線，信號狀態的搜索

比特誤碼率測試

依照 ITU-T G.821 標準測定比特錯誤率、塊錯誤率等線路品質*7

通信模式

可選擇同步（SYNC）/異步（ASYNC） 支持RTS/CTS流控制

測試速度

50bps～2.048Mbps　任意通信速度

測試模式

連續測試，接收比特數指定，測試時間指定，1～1440分單位反復測試

測試數據

26-1, 29-1, 211-1, MARK, SPACE, ALT, DBL-ALT, 3in24, 1in16, 1in8, 1in4

誤碼插入功能

能夠使用按鍵操作向測試數據中插入1比特誤碼或5比特誤碼

測試項目和范圍

能夠測試ITU-T推薦G.821標準的參數
有效接收比特數（0～9999999秒），比特誤碼數（0～9999999～9.99E9），比特誤碼率（0～9.99E-9～1），塊誤碼數（0～9999999～9.99E9），塊誤碼率（0～9.99E-9～1），Savail（測試有效時間　0～9999999秒），Loss次數（同步偏離次數0～9999），誤碼秒數（0～9999999秒），%EFS（正常工作率　0.000～100.000%）

仿真功能

使用DTE或DCE模式（能夠切換針位排列）能夠發送接收任意數據

發送數據輸入

能夠向數據表格中輸入160種發送數據（10組 x 16個，合計16K字節）

誤碼數據輸入

發送數據的一部分能夠以奇偶錯誤等誤碼數據輸入

控制線自動控制

RS(RTS)、CS(CTS)、ER(DTR)、CD(DCD)的信號線和信號發送的時間能夠以1m秒分辨率自動控制，并能以按鍵操作手動控制

發送驅動控制

模擬RS-485時，能夠選擇在發送數據的前后自動激活驅動的自動控制，和ER(DTR)或CD(DCD)信號線按鍵操作使之聯動的手動控制功能

MANUAL模式

可以一邊確認通信狀況的畫面，一邊把分配在操作鍵的數據以按鍵操作發送，能夠與觸發功能并用

FLOW模式

仿真X-on/X-off控制數據以及RTS/CTS控制線的流程控制順序（可選擇接收方或發送方）*8

ECHO模式

把接受的信號按照幀單位（buffer echo）或字節單位（character echo）或以折返方式（loop back）發送

POLLING模式

模擬輪詢通信（可選擇主動或從動）

BUFFER模式

選擇捕獲數據中的SD端和RD端的數據，重現發送

PROGRAM模式

使用專用命令（38種）制作仿真程序（多512步，能夠輸入多4種），進行通信步驟的仿真

文件管理功能

測試數據和測試條件能夠以PC讀取格式保存到SD卡/USB閃存盤

文件種類

測試數據（.DT），測試條件（.SU），觸發保存數據（TGSAVEnn.DT），自動保存數據（#nnnnnnn.DT）

文件操作

普通文件表示、類型/日期分別表示、保存、讀取、刪除、刪除所有文件、格式化

外接存儲器

2G字節～32G字節SD卡（本公司配件存儲卡以外沒有工作保證）或32G字節以下的USB閃存盤

打印輸出功能

測試數據的指定范圍以各種格式印刷，打印表示圖像硬拷貝

液晶顯示屏

單色 240×64 dot　帶背光

遠程控制

標準附帶電腦連接軟件（簡易版*9）
可利用分析儀控制程序庫

AUX(RS-232C)端口

Mini-DIN8pin 連接器 通信速度：9600bps～230.4Kbps（6段）
打印數據輸出，可用于PC聯動［LE-PC300R］，可用于固件更新

USB2.0設備端口

USB設備方B連接器 High speed傳送，可用于PC聯動［LE-PC300R］，可用于固件更新

USB2.0主機端口

USB主機方A連接器　High speed傳送，可用于USB閃存盤的連接

Wi-Fi連接

802.11 b/g/n*10
可用于PC聯動［LE-PC300R］

外部電源

附帶AC適配器　DC9V，2A（AC100～240V，50/60Hz）

內置電池

鎳氫電池（型號：P-19S）

電池工作時間*11

約7小時

電池充電時間

約2.5小時

溫度范圍

工作時： 0～40℃　 保存時：-10～50℃

濕度范圍

85%RH以下

適合規格

CE (CLASS A)，EMC (EN61326-1:2013)

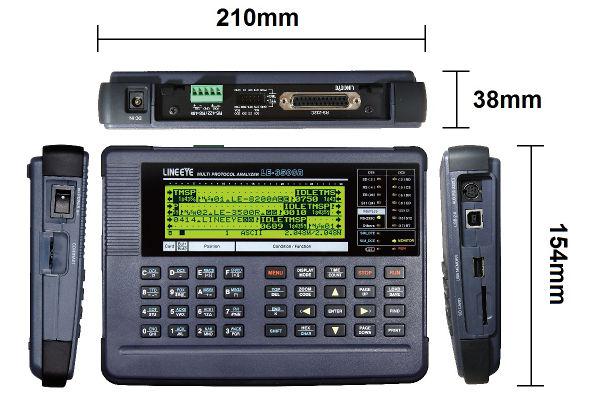

外形尺寸

210(W)×154(D)×38(H)mm

重量

約760g

附帶品

DSUB25pin用監聽數據線（LE-25M1），DSUB9pin用監聽數據線（LE-009M1），DSUB25-9轉換適配器（LE-259AD）, 5線TTL探針數據線（LE-5LS）, USB數據線, AC適配器（6A-181WP09）， 便攜包（LEB-01）， 程序CD， 使用說明書， 保證書

對應分析儀

LE-3500R

對應分析儀

RS-422/RS-485（RS-530)、TTL、SPI

協議

HDLC、SDLC、X.25、CC-Link（NRZ/NRZI規格、AR時鐘）、SPI

通信速度

半雙工

115.2kbps ～ 10Mbps

全雙工

115.2kbps ～ 5Mbps

速度設定

任意：有效數字4位

錯誤檢查

FCS 錯誤（CRC-ITU-T)、中斷、短幀

監聽功能

時間標記

6位　0 ～ 524287
1ms、100μs、10μs、1μs 單位

ID過濾（HDLC)

能夠設置2個字符（可指定通配符、位屏蔽）

仿真功能

發送數據表格

16k數據（能夠分成16份）

MANUAL模式

可以按鍵發送事先指定的數據
可指定反復發送以及反復周期

觸發功能

大8個字符的數據序列(可指定通配符、位屏蔽)、多2組的單獨或順序檢測出時、
或者檢測出錯誤時、外部信號輸入檢測出L電平時，自動停止監聽動作。

數據搜索功能

能夠搜索觸發數據、錯誤數據、字符序列

構成品

固件CD、使用說明書
