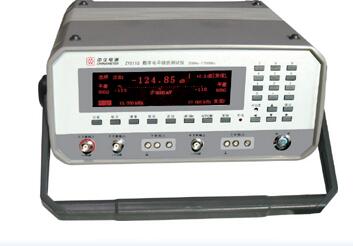

ZY5110數字電平綜合測試儀簡介
ZY5110數字電平綜合測試儀集振蕩器、寬頻電平表、選頻電平表、雜音儀、阻抗表、載波通道自動測試儀、頻率計等于一體的多功能儀表。儀表采用雙DDS技術、帶flash ROM的單片機、溫補晶振TCXO以及大規模集成電路開發成功的智能型、全數字化儀表。 儀表測量度，電平穩定，具有自動量程、自動電平校正、AFC、自動快速搜索、近端單機及遠端雙機同步自動測試，測量結果具有數字和模擬兩種指示，數據可存儲，并通過RS232接口上傳PC機，打印輸出。
ZY5110數字電平綜合測試儀功能特點
全數字化， 高清晰大屏液晶顯示器（LCD）， 漢字圖形顯示，菜單式操作
發信電平具有良好的頻響和電平穩定度，輸出純度高，高質量信號源。輸出端口設有自動保護電路，不會因強信號灌入而損壞輸出電路，適用于繼電保護高頻通道的測試
收信電平測量范圍-100dB～+50dB，顯示分辨率0.01dB
備有各種輸出、輸入阻抗，適于與通信設備作終端或跨接測量。具有 dB 、dBm、mV 三種測量單位，可根據需要切換，直接顯示而不用換算
具有 25Hz 和 1.74kHz 兩種選頻帶寬，良好的選擇性和極低的固有失真，使電平表不僅作電平和串雜音測量，還可作波形分析。采用 1.74kHz 帶寬可長期監測線路衡重雜音電平
“ AFC ”功能可全頻段跟蹤被測信號，自動搜索功能快速準確地搜尋測量未知信號的電平和頻率
近端單機自動環測，遠端雙機自動同步對測，自動測量高頻通道的電平、衰減、幅頻特性、衡重雜音、線路阻抗等高頻參數，且具有RS232串行接口，數據可存儲并上傳PC機打印輸出
儀表交直流兩用， 內置可充電鋰電池，可連續工作4小時，功耗小于4W
ZY5110數字電平綜合測試儀技術參數
|
頻率范圍 |
200Hz～1700kHz （平衡600Ω，200Hz～620kHz） |
|
頻率調節 |
數字鍵或上 /下鍵輸入，分辨率 1Hz， 頻率誤差±3×10-6±1Hz |
|
AFC |
B=25Hz 捕捉帶：50Hz ， 同步帶： 全頻段跟蹤 |
|
B=1.74kHz 捕捉帶：約 ±500Hz， 同步帶： 全頻段跟蹤 |
|
|
自動搜索 |
低可搜索電平 -80dB |
|
發信電平 |
-77.9dB ～ +12dB， 平衡0Ω阻抗時高輸出電平 +18dB |
|
發信電平調節 |
數字鍵或 增量上/下鍵輸入，分辨率 0.1dB |
|
收信電平 |
-100dB～+50dB |
|
電平顯示器 |
LCD 漢字圖形顯示，菜單式操作，測量結果有數字和模擬棒兩種指示 |
|
電平測量誤差 |
0dB 誤差 ±0.1dB |
|
頻響誤差 ±0.2dB |
|
|
電平線性誤差 ±0.25dB |
|
|
頻率選擇性 |
B=25Hz 3dB帶寬約24Hz |
|
B=1.74kHz 3dB帶寬約1.5KHz |
|
|
中頻衰減 ≥ 60dB 鏡象頻率衰減 ≥ 60dB |
|
|
固有失真衰減 |
ak2 、 ak3 均 ≥ 60dB |
|
輸出失真衰減 |
二、三次諧波衰減 ≥ 46dB |
|
非諧波和雜散衰減 ≥ 60dB |
|
|
機內固有雜音 |
B=25Hz ，＜-110dB |
|
輸入（或輸出）阻抗 |
不平衡：75Ω、∞（輸出 0Ω ） |
|
平衡：600Ω、150Ω、∞ （輸出 0 ） |
|
|
高電平≈30kΩ |
|
|
回波損耗 |
≥ 30dB |
|
輸入（或輸出）縱向干擾衰減 |
f ≤ 620kHz： ≥ 40dB |
|
f ＞ 620kHz： ≥ 30dB |
|
|
雜音測量 |
采用 1.74kHz 等效雜音帶寬，單位 dBp 或 dBmp |
|
阻抗測量 |
30Ω ～ 1200Ω （模值）， 顯示分辨率 0.1Ω |
|
自動測量 |
近端單機環測；遠端雙機同步對測 |
|
PC 機接口 |
RS232C |
|
外形尺寸 |
270mm（寬）× 120mm（高）× 265mm（深） |
|
重量 |
約3kg （帶電池） |
