品牌：匯海

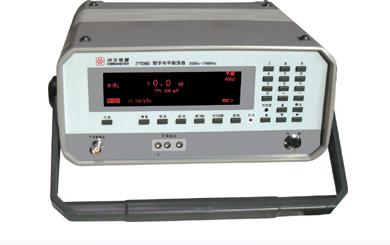

ZY5060 數字電平振蕩器簡介
ZY5060 數字電平振蕩器采用數字直接合成技術DDS，以及大規模集成的智能型、全數字化儀表。 與ZY5010數字選頻電平表配套使用，可完成繼電保護高頻通道自動測試。由于選頻表的高電平輸入（＋50dB）測量和振蕩器的高電平輸出（＋20dB）和，儀器適用于電力載波和電力線保護設備的各種測試。輸出端口設有自動保護電路的提示功能，保證用戶正常測量。
ZY5060 數字電平振蕩器特點
全數字化， 高清晰大屏液晶顯示器（LCD）， 漢字圖形顯示，菜單式操作
發信電平-77.9dB～+20dB具有良好的頻響和電平穩定度，輸出純度高，高質量信號源。輸出端口設有自動保護電路，不會因強信號灌入而損壞輸出電路，特別適用于繼電保護高頻通道的測試
備有各種輸出、輸入阻抗，適于與通信設備作終端或跨接測量。具有dB、dBm、mV三種測量單位，可根據需要切換，直接顯示而不用換算
儀表配套使用實現自動同步對測，自動測量高頻通道的電平、衰減、幅頻特性、衡重雜音、線路阻抗等高頻參數，且具有RS232串行接口，數據可存儲并上傳PC機打印輸出
儀表交直流兩用，內置可充電鋰電池，可連續工作4小時，功耗均小于4W
ZY5060 數字電平振蕩器技術參數
|
輸出頻率 |
200Hz～1700kHz |
|
200Hz～620kHz（平衡600Ω） |
|
|
LCD漢字圖形顯示，菜單式操作，輸出頻率及電平數字指示，分辨率1Hz。 |
|
|
頻率誤差 ±3×10-6±1Hz |
|
|
輸出電平與阻抗 |
不平衡0Ω -77.9dB～+20dB，允許外接75Ω |
|
不平衡75Ω -83.9dB～+14dB，（-74.9dBm～+23dBm） |
|
|
平衡 0Ω -71.9dB～+20dB |
|
|
平衡150Ω -77.9dB～+20dB，（-71.9dBm～+26dBm） |
|
|
平衡600Ω -77.9dB～+20dB |
|
|
電平顯示器 |
LCD漢字圖形顯示，菜單式操作， 電平數字指示，具有dB、dBm、mV 三種單位顯示 |
|
頻率與電平調節 |
采用數字鍵或增量上 /下鍵輸入 |
|
增量調節:頻率、電平步長由用戶設定 |
|
|
輸出電平誤差 |
0dB固有誤差 ±0.1dB |
|
電平線性誤差 ±0.2dB |
|
|
輸出信號平衡度 |
≥40dB |
|
失真衰減 |
二、三次諧波衰減 ≥46dB |
|
非諧波和雜散衰減 ≥60dB |
|
|
外形尺寸 |
270mm（寬）×120mm（高）×265mm（深） |
|
重量 |
約2.4kg（帶電池） |
