品牌：匯海

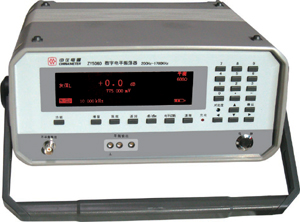

ZY5010 數字選頻電平表簡介
ZY5010 數字選頻電平表采用數字直接合成技術DDS，以及大規模集成的智能型、全數字化儀表。儀器測量度高，電平穩定，具有自動量程，自動電平校正，AFC、快速自動搜索、同步測量、自動對測、數據存儲等功能，測量數據可上傳PC機。配套使用可完成繼電保護高頻通道自動測試。振蕩器的高電平輸出（＋20dB）和選頻表的高電平輸入（＋50dB）適用于電力載波和電力線保護設備的各種測試。輸出端口設有自動保護電路及提示功能，保證用戶正常測量。
ZY5010 數字選頻電平表特點
全數字化， 高清晰大屏液晶顯示器（LCD）， 漢字圖形顯示，菜單式操作
收信電平測量范圍-100dB～+50dB，顯示分辨率0.01dB
備有各種輸出、輸入阻抗，適于與通信設備作終端或跨接測量。具有dB、dBm、mV三種測量單位，可根據需要切換，直接顯示而不用換算
具有25Hz和400Hz兩種選頻帶寬，良好的選擇性和極低的固有失真，使電平表不僅作電平和串雜音測量，還可作波形分析
AFC”功能可全頻段跟蹤被測信號，自動搜索功能快速準確地搜尋測量未知信號的電平和頻率
儀表配套使用實現自動同步對測，自動測量高頻通道的電平、衰減、幅頻特性、衡重雜音、線路阻抗等高頻參數，且具有RS232串行接口，數據可存儲并上傳PC機打印輸出
儀表交直流兩用，內置可充電鋰電池，可連續工作4小時，功耗均小于4W
ZY5010 數字選頻電平表技術參數
|
頻率范圍 |
寬頻測量 200Hz～1700kHz （平衡600Ω，200Hz～620kHz） |
||||
|
選頻測量 |
B=25Hz 200Hz～1700kHz（平衡600Ω，200Hz～620kHz） |
||||
|
B=400Hz 2kHz～1700kHz（平衡600Ω，2kHz～620kHz） |
|||||
|
頻率調節 |
數字鍵或增量上/下鍵輸入， 增量調節步長由用戶設定，AFC全頻段跟蹤 |
||||
|
捕捉帶 |
B=25Hz：約±50Hz |
||||
|
B=400Hz：約 ±500Hz |
|||||
|
自動搜索功能，低可搜索電平-80dB |
|||||
|
頻率誤差 |
±3×10 -6 ±1Hz |
||||
|
電平范圍 |
寬頻測量 -60dB～+50dB |
||||
|
選頻測量 |
B=25Hz -100dB～+50dB |
||||
|
B=400Hz -90dB～+50dB |
|||||
|
電平顯示器 |
LCD漢字圖形顯示，菜單式操作，測量結果有數字和模擬棒兩種指示。分辨率0.01dB，具有dB、dBm、mV三種單位顯示 |
||||
|
輸入阻抗 |
不平衡：75Ω、∞， 高電平輸入：≈30kΩ |
||||
|
平衡：600Ω、150Ω、∞ |
|||||
|
電平測量誤差 |
具有0dB電平自動校正，0dB固有誤差：±0.1dB，電平線性誤差：±0.25dB |
||||
|
頻率選擇性 |
兩種帶寬 |
B=25Hz 3dB帶寬約24Hz |
|||
|
B=400Hz 3dB帶寬約400Hz |
|||||
|
中頻衰減 ≥60dB； 鏡象頻率衰減 ≥70dB |
|||||
|
固有失真衰減 |
≥ 60dB |
||||
|
回波損耗 |
≥30dB |
||||
|
本機固有雜音 |
＜ -120dB |
||||
|
縱向干擾衰減 |
≥40dB |
||||
|
外形尺寸 |
270mm（寬）×120 mm（高）× 265mm（深） |
||||
|
重量 |
約 2.4kg （帶電池） |
||||
