品牌：美國3M

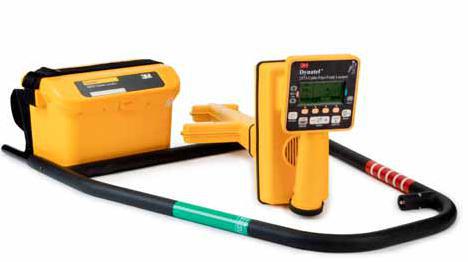

2573-ID 美國3M地下管道和電纜路由探測儀產品簡介
3M Dynatel 2500 系列產品采用的有源和無源頻率多、功率高，并擁有新型的蹤跡查看模式。Dynatel 2500 系統列定位器可以識別地下埋藏深的管道和電纜。定位器內嵌 LCD 屏幕描繪并顯示地下電纜和管道的位置，使系統容易識別它們。
2573-ID地下管線探測儀產品共有 6 個頻率可用于地下電纜和管道的定位：
577 Hz、8 kHz、33 kHz、200 kHz、1 kHz 和 82 kHz，比上個 Dynatel 版本多 1 kHz 和 82 kHz 兩個頻率。
2573 系列定位器還集成一臺 RFID 讀寫器，可以定位運行在任何一個頻率（7 個頻率中）的無源 RFID 標識器。而且，定位器可以同時追蹤和運作 RFID 模塊。
RFID 標識器有四種不同形式 - 近地表、光盤、球形和全范圍 - 每個標識器都含一個 256 字節內存的無源 RFID 芯片，使用戶可以在芯片編入其它數據。標識器檢測距離從地下 3 英尺（近表面）到 8 英尺 （全距離）不等。舉個例子，球形標識器的讀取距離為 5 英尺。4 英寸寬、高密度的聚乙烯塑料球含一個線圈天線和一個飄浮在水和生物可降解性丙烯乙二醇混合液體里無源 RFID 芯片。由于 RFID 標簽會飄浮，它自動調整自己到接收和發送 RF 信號的佳位置。
2500 系列一個新型的功能是提供“蹤跡查看”模式，系統將信號傳送到一個制圖顯示器，后者簡化了管道或電纜的定位過程，這種新模式使得新產品的靈敏性提高。
2550-ID 和 2573-ID 定位器可檢測所有標準的低頻無源 RFID 標識器，對 3M RFID 電子標識器寫入，讀取和鎖定編程信息。舊式定位器要求工人在電纜或其它物體埋入的地表上揮動一根棒，據 3M Track and Trace Solutions 業務開發經理 Corey Willson 稱。新定位器可以讀取地下深處標識器發送的信號，接著每個標識器的位置顯示在 LCD 顯示器上，從而使它們?nèi)菀妆话l(fā)現。
Willson 稱新系列定位器“智能”，因為繪圖模式為管道或電纜提供視頻顯示和坐標，像 X 光照射地下。
公司提供兩個主要接口上傳信息。一個是讓工人在直接定位器里存儲信息，返回辦公室后再將信息上傳到 PC 。另一個結合追蹤和 RFID 數據及定位器上的 GPS 接收器的位置數據，接著上傳數據到一個后辦公室后勤系統，如 ESRI 地理信息系統軟件。
3M? Dynatel?2500系列管線/故障定位儀對于專業的勘探人員來說在管線定位和故障查找技 術上取得了很大進步，比市場上其它定位儀設計得快速且集成化高。 2500系列定位儀 應用先進的數據處理技術將簡單界面和定位功能結合在一起。 2500系列所有的定位儀都提供 6個有源頻率和大輸出可達 12W的發射機。即使遇到復雜的現場應用環境，它也能為您提供解決 方案。
作為 3M? Dynatel?品牌的產品，2500系列可以定位管道、電纜或有源探頭，并給出埋 深數值（可選英尺、英寸或厘米 ）。這一系列輕便、緊湊、平衡的管線定位儀讓您輕松準確地找到您的地下設施。3M? Dynatel?2550-和iD2573-還iD能定位所有的標準電子標識器，并對 iD型電子 標示器進行讀寫和鎖定信息。所有 2500系列管線和故障定位儀都兼容 GPS/GIS現場繪圖設備，實 時地畫出電子標識和管線設施的地圖。
其它人性化設計還包括可選擇的接收機頻率，音量控制按鍵等。
2573-ID 美國3M地下管道和電纜路由探測儀產品特性
追蹤模式
6個有源頻率（直連情況下）
4個感應頻率（大功率輸出情況下）
4個頻率同時發射（直連情況下）
輸出阻抗自動匹配
帶高電壓檢測的電阻測量
寬泛的操作溫度范圍
240V交流電保護
標準堿性電池
3M? Dynatel?2500系列定位儀提供了一項全新的功能—追蹤模式。該模式通過一組天線陣列進行 峰值探測，可以繪制出管線位置的示意圖，讓現場探測者充滿信心。
3M? Dynatel?管線/故障定位儀訂貨信息
|
|
管 |
接 |
電 |
US |
通 |
US |
通用 |
直 |
直 |
3 |
4.5 |
耦 |
A |
A |
接 |
車 |
背 |
操 |
|
|
線 |
地 |
子 |
接 |
用 |
12W |
12W |
連 |
連 |
英 |
英 |
合 |
字 |
字 |
地 |
載 |
包 |
作 |
|
|
定 |
故 |
標 |
收 |
接 |
發射 |
發射 |
電 |
電 |
寸 |
寸 |
圈 |
架 |
架 |
棒 |
電 |
|
手 |
|
|
位 |
障 |
識 |
機 |
收 |
機 |
機 |
纜 |
纜 |
耦 |
耦 |
電 |
|
電 |
|
源 |
|
冊 |
|
|
|
|
|
|
機 |
|
|
小 |
大 |
合 |
合 |
纜 |
|
纜 |
|
線 |
|
|
|
|
|
|
|
|
|
|
|
夾 |
夾 |
圈 |
圈 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2573-C12 |
● |
● |
|
● |
|
● |
|
● |
|
● |
|
● |
● |
● |
● |
● |
● |
● |
|
2573-U12 |
● |
● |
|
● |
|
● |
|
|
● |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
2573-ID/C12● |
● |
● |
● |
|
● |
|
● |
|
● |
|
● |
● |
● |
● |
● |
● |
● |
|
|
2573-ID/U12● |
● |
● |
● |
|
● |
|
|
● |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
2573-ID 美國3M地下管道和電纜路由探測儀發射機規格
管線定位模式
頻率：2550/2573 577Hz，1kHz，8kHz，33kHz，82kHz，200kHz，4頻同發 輸出功率（大） 12W，使用外部電源，33kHz降至 10W，以上頻率為 1W 感應頻率
2550/2573 8kHz，33kHz，82kHz，200kHz
外皮接地故障定位模式（僅適用于 2573）
|
故障定位頻率 |
10/20Hz---接地故障 |
|
故障定位模式下追蹤頻率 |
577，33kHz |
|
識別模式（僅適用于 2573） |
|
|
2550/2573 |
577， 200kHz |
|
歐姆表模式 |
|
|
范圍 |
0~10兆歐 |
|
音調變化 |
長鳴，脈沖，無聲 |
|
直連輸出 |
|
|
輸出電壓（大） |
70Vrms |
|
輸出電流（大） |
0.75Arms |
|
輸出保護 |
240Vrms |
|
物理特性 |
|
|
重量（含電池） |
2.公4斤 |
|
電源 |
|
|
電池數量和型號 |
6節 2號堿性電池 |
|
使用時間 |
40小時（正常輸出） |
|
|
10小時（高輸出） |
|
外部直流電源 |
9~18VDC |
2573-ID 美國3M地下管道和電纜路由探測儀接收機規格
管線定位模式
|
定位模式選擇 |
方向峰值，羅盤反峰值，特殊峰值，追蹤模式 |
|
有源頻率 |
|
|
2550/2573 |
577Hz，1kHz，8kHz，33kHz，82kHz，200kHz，4頻同發 |
|
無源頻率 |
31.kHz5（CATV），15kHz~30kHz（LF） |
|
電力頻率 |
50/60,50L/60L,50H/60H,100/120(CPS) |
|
輔助頻率 |
512，560，640 |
|
用戶自定義頻率 |
0~999Hz |
|
深度探測 |
+/2%+/--5cm(0-1米.)5，+/-6%+/-(15cm.5米-)3，+/-10%+/(3-5cm-4米.)5 |
|
|
深度范圍 0~914cm |
|
|
電子標示器探 +/15%+/--5cm |
|
拾音模式 |
同頻 |
|
外皮接地故障定位模式（僅適用于 2573） 8kHz，33kHz，82kHz，200kHz |
|
|
物理特性 |
|
|
重量（含電池） |
1.8~2公.斤3 |
|
電源 |
|
|
電池數量和型號 |
8節 5號堿性電池 |
|
使用時間 |
30小時 |
2573-ID 美國3M地下管道和電纜路由探測儀應用環境
|
防護等級 |
IP54 |
|
操作溫度 |
-20℃~50℃ |
|
存儲溫度 |
-20℃~70℃ |
|
安全標準 |
FCC-CFR47(Part15) |
