品牌：匯海
HS220E在線線序查找器可以實現光纖線路“對號器”具備的功能，在線信號識別（在線識別光纖是否有信號）及在線線序查找，具有插入損耗小、精確度高、安全性好等特點。
主要特點
損耗小、精確度高、安全性好（平均0.8dBm的插入損耗）
支持2mm和3mm的光纖線徑
無需換測試接頭
支持270KHz、2KHz、1KHz調制信號
使用簡單，結果清晰
HS220具備光纖信號十本和光纖線序查找功能
操作應用模式說明： 工作模式
光纖識別儀式是一種在不破壞光纖、不中斷通訊信號的前提下識別光纖線路的在線檢測儀，可以檢測到光纖中是否有光信號和光信號傳輸方向。
情況1：所有的這些光纖都承載著信號，但只有一條光纖需要斷開貨需要維護

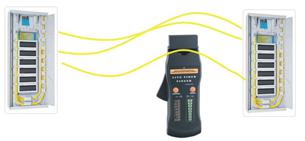

情況2：針對通信機房內ODF架上多條光纖線路，無法確定光纖一端對于的對端是哪條線路
工作原理

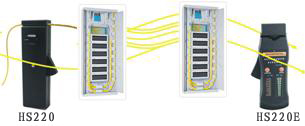

在光纖的一端讓HS220夾好光纖，發生有規律的強、弱調制信號，在光纖的另外一端夾上HS220E,通過接收HS220發出的調制信號識別是不是同一條光纖，逐條檢測找出對應關系。
技術參數：
|
技術規格 |
HS220/HS220E |
|
光探測器件 |
InGaAs |
|
插入損耗 |
0.8dBm |
|
調制信號 |
270KHz、2KHz、1KHz |
|
工作波長 |
1310nm和1550nm |
|
光纖壓力 |
≤100KPSI |
|
可測光纖類型 |
2mm、3mm |
|
工作環境 |
0~+55℃、0﹪~95﹪ |
|
儲存環境 |
-35℃~+70℃、0﹪~95﹪ |
