型號： MS2-100

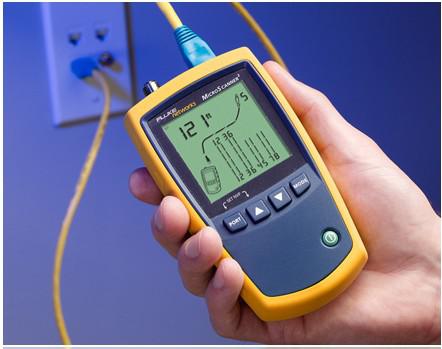

福祿克MS2-100電纜檢測儀概覽
創新的界面：一個屏幕上顯示圖形化布線圖、長度、電纜 ID 以及到故障點的距離
多介質支持：可測試所有常見介質類型，包括 RJ11、RJ45 和同軸電纜，而不需要適配器
IntelliTone 音頻技術：使用 IntelliTone 數字和模擬音頻技術幾乎可以定位任何電纜或線對
VDV 服務檢測：檢驗當今的介質服務，包括 10/100/1000 以太網、POTS 和 PoE
堅固的外殼：內置橡膠皮套，抓握舒適，持久耐用，適合用于高難度的作業
大顯示器：大型背光 LCD 使測試結果不管在晴朗的陽光下還是陰暗的屋子里都清晰可見
福祿克MS2-100電纜檢測儀產品功能
簡化檢驗測試
MicroScanner2 電纜檢測儀創新地改進了音頻、數據和視頻電纜測試。它從四種測試模式中獲取結果，并在一個屏幕上顯示以下內容 – 圖形化布線圖、線對長度、到故障點的距離、電纜 ID 以及遠端設備。而且，它的集成 RJ11、RJ45 和同軸電纜測試端口幾乎支持任何類型的低壓電纜測試，而不需要笨拙的適配器。結果就是減少了測試時間和技術錯誤，從而可以實現比以前有效的高質量安裝。
快速排除服務問題
今天的通信技術人員有很多問題需要處理，而不僅僅只有電纜問題。在確定連接問題的原因之前，他們必須先排除大量潛在的電纜和服務問題。有電話電壓嗎？極性是什么？遠端有以太網交換機嗎？PoE 是否可用？MicroScanner2 可以確認這些問題，它向技術人員提供了一個強大的可視化屏幕，從而讓他們可以檢驗?zāi)壳俺Ｒ姷拇蠖鄶?shù)音頻、數據和視頻服務。這意味著快、復雜的故障排除。
堅固的外殼
您的工具需要歷得起考驗，才能不至太容易損壞。MicroScanner2 具有一個堅固的橡膠皮套，從而可以承受殘酷的作業條件。把它扔進工具箱。讓它從樓梯上掉下來。這些都沒問題。而且，它現在還標配一個樹脂便攜包，從而可以增強保護，提高方便性。
以前的電纜檢驗測試儀要求用戶必須在四種不同操作模式之間切換才能看到所有測試結果。這不僅降低了測試過程的速度，而且還導致了較高的用戶錯誤率。MicroScanner2 通過在一個屏幕上顯示布線圖、線對長度、到故障點的距離、電纜 ID 以及遠端設備等主要測試結果，很好地解決了這一問題。而且，它具有一個大的背光 LCD 屏幕，能夠圖形化顯示布線圖結果，從而給用戶帶來了舒適性和清晰度。
IntelliTone 音頻技術
數字和模擬音頻技術，不管工作環境如何，它都可以定位幾乎任何電纜或線對。使用數字模式可以定位線束中、或是交換機、配線板或墻壁插座中的高級數據電纜 (Cat 5e/6/6a)。數據模式非常適合用于高數據、RF 或電磁干擾的環境。與 IntelliTone 200 Pro 探頭配合使用時，它還可以用于從測試儀端或探頭端檢驗電纜布線圖。
對于音頻級電纜（3 類和3 類以下）以及同軸電纜、安全/報警電纜和業務線，可以使用模擬模式。這些電纜針對較低頻率傳輸進行了優化。因此，使用低頻音容易將其區分開來。MicroScanner2 的智能模擬音頻技術在每次被測線對一起短路時都可以改變音樂，從而消除了安裝期間線對定位的盲目性。這樣，技術人員就可以在將線對插入插座前或在診斷音頻傳輸問題時對它們進行準確判別。
音頻、數據和視頻技術人員有很多問題需要處理，不僅僅只有電纜問題。在確定連接問題的原因之前，他們必須先排除可能存在電纜和服務問題的主機。MicroScanner2 可以確認這些問題，它向技術人員提供了一個強大的可視化屏幕，從而讓他們可以檢驗?zāi)壳俺Ｒ姷拇蠖鄶?shù)音頻、數據和視頻服務。檢測 POTS 電壓是否存在，并檢驗極性。檢驗供電的 10/100/1000 以太網交換機是否位于遠端。或者，確認 PoE 電壓和線對是否正確。
多介質支持
是否對用于測試各種音頻、數據和視頻介質類型的各種適配器的丟失或損壞感到煩惱？MicroScanner2 內置對 RJ11、RJ45 和同軸電纜支持，從而讓這些笨拙的適配器成為過去。主設備和遠端識別器都可以立即用于測試電話插座、以太網插座和 CATV 出口。僅僅多一種方法，MicroScanner2 即簡化了電纜檢驗
福祿克MS2-100電纜檢測儀通用指標
|
尺寸 |
139.7 x 82.5 x 25.4 mm |
|
電池 |
9伏堿性電池；低電量指示 |
|
顯示 |
專用 LCD，44.5mm x 21.6 mm |
|
應用 |
STP、UTP 電纜；75或50 Ohm 同軸線；10 Base-T 或 10/100 Base-T 網絡 |
|
測試儀接口 |
8芯連接口用于長度測試，10/100 鏈路識別，線序測試，電纜定位，音頻發生，回環接口，8芯接口用于用戶跳線線序測試 |
|
長度測量 |
測量4對線的長度，以英尺或米顯示；大距離457米 |
|
長度校準 |
用戶可選NVP，NVP校準基于已知長度的電纜（短為15米，長為457米） |
|
線序和電纜定位 |
故障檢測：開路、短路、反接、交叉和串繞，大距離為200米 |
|
電纜定位識別器 |
6個遠端被動測試插口（識別號為#1-3和#5-7）；大距離為200米 |
|
音頻探頭頻率 |
用戶可選4個預置的頻率 |
|
音頻探頭接口 |
8芯接口可在所有4對線中產生音頻信號，接地插口在追蹤時提供測試儀接地連接 |
|
高電壓輸入/保護 |
測試儀測試接口可承受一般電話接口的高壓輸入（小于48 VDC，80 mA）或用于電話電源的24 VAC |
|
線序適配器 |
尺寸：57.2 x 12.7 x 15.9 mm |
|
同軸線適配器 |
尺寸：76.2 x 16 x 14.7 mm |
福祿克MS2-100電纜檢測儀訂貨信息：
MicroScanner2 線纜驗測儀，包括帶主接線圖適配器的MicroScanner2 線纜驗測儀、多語言入門手冊、用戶CD、電池和福祿克網絡便攜袋。
