品牌：匯海
TM2300A地下管線探測儀由一臺發射機和一臺接收機構成，用于地下管線路由的定位、深度測量，長距離的追蹤以及管線絕緣故障的查找。TM2300A地下管線探測儀采用了雙水平線圈和垂直線圈電磁技術，提高了管線定位定深的目標管線的識別能力，在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位。因而TM2300A型地下管線探測儀在電信、網通、移動、聯通、鐵通、電力、自來水、煤氣、物探、石化和市政等行業得到了廣泛的應用。
一、TM2300A地下管線探測儀主要功能：
1. 多管線的情況下目標管線的識別
2. 測定地下管線的路由
3. 測定地下管線的埋深
4.用于管線絕緣故障的查找(故障支架選配）
二、TM2300A地下管線探測儀主要特點：
1、 采用信號處理技術、集成電路元器件以達到優異的測試性能
2、 測量信號的幾種測試方法：
1) 注入法：用于有注入點的管線，如光纜監測標石上的加強芯。
2) 鉗夾法：用于可接觸管線的信號加載，如監測井下管線、架空轉直埋管線等。
3) 鉗夾+聽診器：鉗夾與聽診器配合使用，通過聽診器從眾多管線中識別出信號所加載的管線。
4) 感應法：用于無注入點及無法使用鉗夾時的管線。
5) 故障測試架;：用于管線絕緣故障的查找(選配）
圖例：

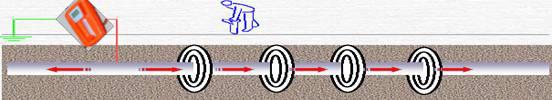

1）注入法
2）鉗夾法

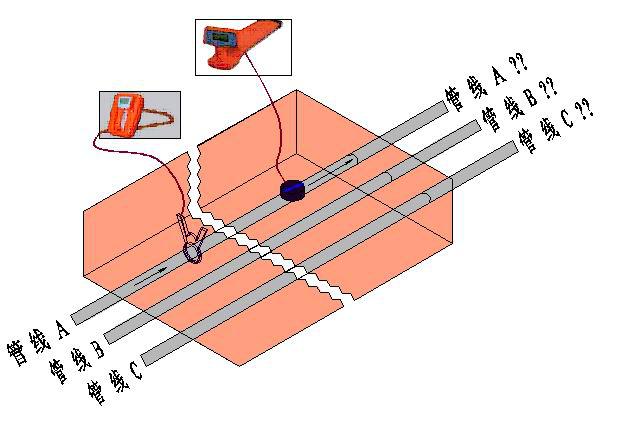

3）管線識別（鉗夾+聽診）
4）感應法
3、 滿足不同環境要求的多種測量頻率：
多種測量頻率：480Hz和31KHz二種頻率；故障查找方式下：8Hz故障信號和480Hz路由信號；
4、 輔助功能：
1) 接收增益自動調節： 自動調節接收機的增益以使接收機處于優化狀態，免去手動調節的繁瑣。
2) 聲響功能： 接收機通過音調變化直觀地反映測量的信號大小。
3) 管線狀態檢測： 發射機在做注入模式時，先檢測管線的絕緣電阻，殘余電壓，再將信號施加到目標管線上。當管線上絕緣電阻較小（近于對地短路）發射機將自動退出該模式，當殘余電壓較大時發射機告警，操作人員應立即停止信號的加載，關閉發射機。
4) 電池電量檢測： 電池電量的實時檢測，當電量低到保護值時會發出報警自動關機
三、TM2300A地下管線探測儀技術指標：
1、發射機技術指標
|
注入法 |
480Hz、31KHz、故障測量 |
|
感應方式 |
31KHz |
|
鉗夾方式 |
31KHz |
|
輸出電壓 |
0-400Vp-p 根據絕緣情況變化 |
|
輸出波形 |
正弦波 |
|
電 源 |
11.1VDC 4.4AH 鋰電池 |
|
大輸出功率 |
10W |
2、接收機技術指標
|
功耗 |
<1.0W |
|
電源 |
11.1VDC 1.8AH 鋰電池 |
|
大測試線路埋深 |
4.5米 （正常情況下） |
|
測試線路埋深誤差 |
±0.05h±5cm (h為管線的埋深) |
|
測試線路路由誤差 |
≤5cm |
|
利用注入法測試管線路由及埋深有效長度 |
不小于10Km（正常情況下） |
|
利用感應法測試線路路由及埋深有效長度 |
不小于3Km（正常情況下） |
|
利用鉗夾法測試線路路由及埋深有效長度 |
不小于6Km（正常情況下） |
|
絕緣故障檢測 |
不小于2MΩ |
。
四、TM2300A地下管線探測儀環境參數：
工作溫度 -20℃~+50℃
存儲溫度 -40℃-70℃
相對濕度 10%~90%
大氣壓力 86~106KPa
環境噪聲 ≤60dB
五、TM2300A地下管線探測儀物理特性：
|
名 稱 |
重量（Kg） |
外形尺寸 |
|
發射機 |
3.4 |
348*239*175 |
|
接收機 |
2.6 |
648*260*130 |
|
整機（毛重） |
14 |
790*250*420 |
