品牌：美國信維

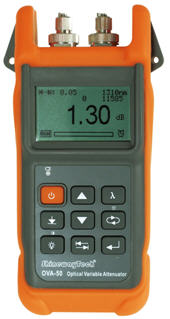

ShinewayTech? VOA-50數顯可調光衰減器，可在1310、1490、1550、1625nm波長上根據用戶需要，對輸入光信號實現準確的衰減量設置并輸出穩定的光信號，是光網絡的開通、驗收以及日常維護工具。
OVA-50 數顯可調光衰減器應用
1、網絡誤碼率測試
2、光功率計校準測試
3、鏈路損耗模擬
4、設備光信號靈敏度分析
OVA-50 數顯可調光衰減器功能特點
掌上型，小巧便捷，易操作
衰減范圍：2.5-60dB
直接設定輸出光功率
工作模式：輸出光功率設置、絕對/相對衰減量設置、可編程設置
0.05、0.10、1.00、10.00dB四種步進參數設置
USB接口實現PC控制
背光顯示功能
內置充電電池可供連續測試30小時以上
· 直接設定輸出光功率
一般的光衰減器僅僅只是為輸入的光信號提供一個衰減量，并在屏幕上顯示出這個衰減量，但是通過衰減器后輸出光信號的電平數值還需要用光功率計來準確測量。而具有直接設定輸出光功率功能的OVA-50光衰減器可以直接設定并穩定輸出光信號，相當于將光衰減器和光功率計集成在了一起。同時避免了輸入信號波動的影響，保證了輸出信號的穩定。
· 可編程設置
可對常用的衰減量進行預編程設置，方便用戶快捷高效應用。
OVA-50 數顯可調光衰減器性能參數
|
型 號 |
OVA-50 |
|
波長范圍 |
1260~1650 |
|
校準波長 |
1310/1490/1550/1625 |
|
光纖類型 |
9/125μm單模光纖 |
|
衰減范圍 |
2.5 ~ 60dB |
|
小插入損耗 |
<2.5dB |
|
大輸入光功率 |
+21dBm |
|
輸出光功率范圍(1) |
+18 ~ -55 dBm |
|
設置時間 |
<3s |
|
顯示分辨率 |
0.01dB |
|
衰減度 |
±0.25dB@+25℃ (輸出光功率設置模式下, +18 ~ -55dBm) |
|
可重復性 |
±0.25dB@+25℃ |
|
回損 |
≥55dB |
|
光接口 |
FC (可換SC, ST等) |
|
自動關機 |
5分鐘可選無操作自動關機 |
|
背光顯示 |
有 |
|
通用指標 |
|
|
供電方式 |
鋰充電電池, AC適配器/充電器 |
|
電池工作時間 |
連續操作時間≥30小時 |
|
工作溫度 |
0℃ 到 50℃ |
|
保存溫度 |
-20℃ 到 70℃ |
|
相對濕度 |
0到95% (無結露) |
|
重 量 |
345g |
|
體積(長×寬×厚) |
177×80×44mm |
注釋：(1) 輸入光功率至少要比設置的輸出光功率大3 dB；輸入信號頻率變化范圍要求<0.5Hz
上述參數如有變化，恕不另行通知。
OVA-50 數顯可調光衰減器訂購信息--標準配置:
主機、鋰電池、AC適配器/充電器、USB數據傳輸線、軟件光盤、簡易型便攜軟包，保修卡、CE證書、校準證書、用戶手冊。
