型號：AQ1200
橫河公司2017年04月18日宣布其OTDR(光時域反射計)測試儀器系列中將新增一款便攜機型—AQ1000。

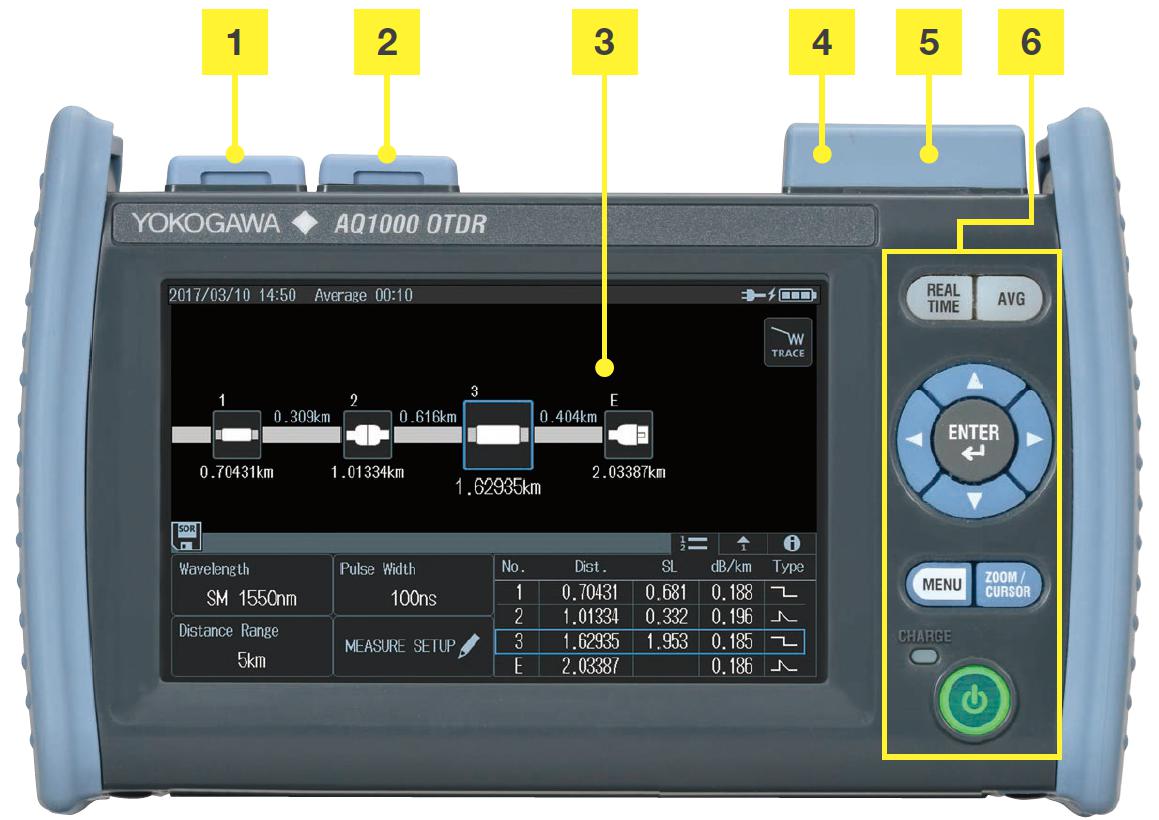

1. USB端口 (micro B型)
2. USB端口 (A型)
3. 5.0'' 彩色 LCD，帶電容觸摸屏
4. VLS 端口 (選件)
5. OTDR 端口
6. 按鍵

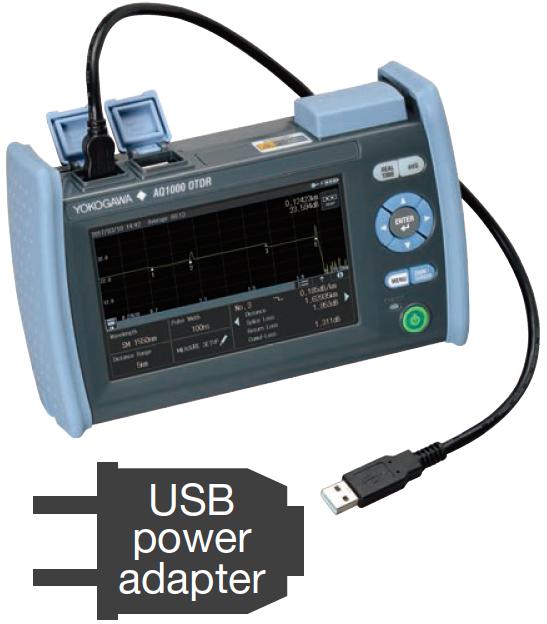

USB 充電
USB 端口用于給AQ1000電池充電。不再需要攜帶笨重的AQ適配器。
注意:
原包裝不包括USB電源適配器。
請向銷售代表咨詢橫河認可的USB電源適配器。
橫河公司宣布其OTDR(光時域反射計)測試儀器系列中將新增一款便攜機型—AQ1000。

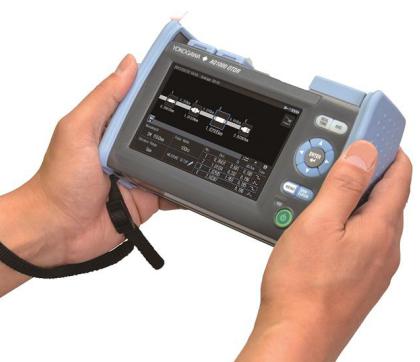

AQ1000光時域反射儀概述
AQ1000可以滿足分析光接入網的測試和測量需求。
· 波長: 1310 / 1550 nm
· 動態范圍: 32 / 30 dB
· 尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)
· 重量: 660 g
多點觸控觸摸屏
直觀呈現，反應靈敏
輕點、滑動、縮放或按壓。高分辨率、反應靈敏的5.0英寸多點 觸控電容觸摸屏和硬鍵按鈕使OTDR操作變得簡單直觀。
一鍵式測量操作
全自動
只需按下一個按鈕，AQ1000即可啟動OTDR測量，根據用戶定義的閾值，根據“通過/不通過”判斷，檢測和全面呈現網絡特 性。如果需要，測量數據可自動保存。
OTDR視圖模式
曲線視圖
Traditional v常規視圖，包含OTDR和事件標記。
Map 視圖
Si簡單的圖標式Map視圖，便于輕松解讀網絡事件.
電池續航時間長
過10小時！
不用擔心日常工作期間電池電量耗盡。AQ1000的大容量鋰電池可在Telcordia標準條件下續航10小時。
快速啟動
不過10秒！
從關機狀態到測量準備就緒僅需幾秒鐘時間！
關鍵的測量功能
距離測量
損耗測量
回波損耗測量 (總體/部分)
自動事件搜索
通過/不通過判斷
實時測量
Simple簡單快速地觀察網絡連接狀態，并對網絡連接做出“通過/不通過”判斷。利用標記分析可實現距離和損耗測量。
內置PC 、LS和VLS
低光功率計 (PC)
測量并顯示進入光的光功率，以測試網絡性能。
光源 (LS)
Outputs輸出穩定的連續光/調制光，用于與光功率計配對時測量端到端衰減。
可見光源 (VLS)
Outputs 輸出紅光，以檢查連接光纖或短光纖鏈路的連續性。可以直觀地辨別光纖斷裂和彎曲。
(需要/VLS選件。)
數據處理功能
直接數據保存
只需點按“直接保存”圖標，即可根據用戶之前的選擇，以SOR或PDF格式保存測量數據。
PDF報告
內置后期處理軟件，用于生成PDF格式的OTDR報表。報表模板的結構靈活，可滿足用戶對報表的要求。
數據傳輸
通過USB連接，AQ1000中存儲的數據文件或PDF報告文件可輕松傳輸至計算機。
無線LAN
AQ1000能夠與兼容LAN的設備進行數據傳輸和遠程控制。
無線數據傳輸
AQ1000的數據文件可使用OTDR數據傳輸工具傳輸?shù)街悄苁謾C(jī)或平板電腦，或使用OTDR Remote Controller軟件傳輸?shù)接?jì)算機。
遠程控制
AQ1000可由智能手機或平板電腦通過網絡瀏覽器進行控制，或者由計算機通過網絡瀏覽器或OTDR Remote Controller進行控制。
注意:
需要/WLN選件。請向銷售代表咨詢?cè)谀巼?guó)家是否提供。
OTDR Data Transporter 和OTDR Remote Controller是免費的應用軟件。
