品牌：美國VIAVI

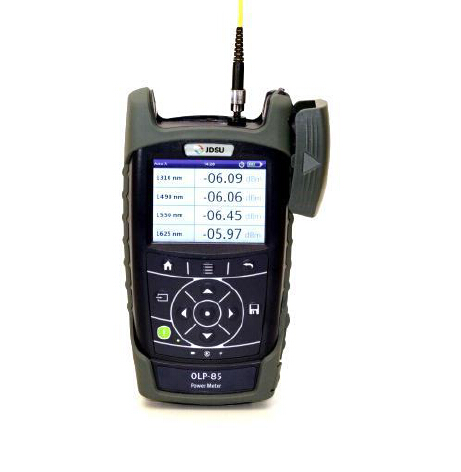

SmartClassTMFiber 系列 OLP-85 和 OLP-85P 光功率計是整合了光纖端面 “ 合格 / 不合格 ” 分析功能和光功率測量的一體化方案。具有 100dB 的動態范圍， OLP-85 和 OLP-85P 手持式光功率計是專業、多用途及緊湊型儀表.適合在任何光纖網絡中測量光功率和損耗的多種應用環境。它全范圍之上的高度性能意味著 OLP-85 和 OLP-85P 無論在低功率測量還是在極高功率測量。
除了具備全天 24 小時的野外待機能力外， OLP-85 和 OLP-85P 無論在辦公中心、生產環境和實驗室工作臺，用于維修安裝，并可以通過它的 USB 或以太網接口實現遠程操作。
可在 OLP-85 或 OLP-85P 上擴展增加 P5000i 光纖檢查顯微鏡，用戶可以檢查光纖端面質量并只需按一個鍵就可全自動的判別 “ 合格 / 不合格 ” ，得到認證結果。
OLP-85P 具有一個整合的跳線顯微鏡（ PCM ），可用于改善工作流程效率。
OLS-85 光源配合 OLP-85 或 OLP-85P 光功率計時，具有功能 - 自動測試，避免手動錯誤，提高測試速度。自動測試功能，例如自動波長測試和多波長測試，會發送發射波長的信息給接收端，一個兼容自動測試功能的光功率計就會自動設置波長，這一功能可以同時測量多 4 個波長，并可實現多波長連續波測試。用戶可以容易的存儲帶有時間標識的結果（功率、損耗和光纖檢查），在 OLP-85 或 OLP-85P 上生成并保存綜合測試報告。
美國JDSU光功率計OLP-85產品特點
● 快速、準確、準時完成工作。一次獨特的整合了光纖檢查和測試，自動 “ 合格 / 不合格 ” 分析。
● 電池供電，野外便攜的光功率計。具有 800-1700nm 波長范圍，全范圍高的動態范圍過 100dB 。
● 標準 2.5mm ，可選 1.25mm 通用型 UPP 光接口適配器，適合所有光纖連接器類型。
● 3.5 英寸彩色觸摸屏，帶有觸摸筆。
● 可擴展 P5000i 顯微鏡，自動 “ 合格 / 不合格 ” 光纖檢查分析，也可使用跳線顯微鏡分析。
● 獨特的功率和損耗 “ 合格 / 不合格 ” 分析，用戶可自主設置門限值。
● 主機上的跳線顯微鏡（ PCM ）光纖檢查和測試結果帶有時間標識。
● 數據傳送和遠程控制通過 USB 接口或網絡接口。
● 自動波長和多波長測試功能。
● 在線損耗測試選項。
● 結實耐用，防雨設計。
美國VIAVI 技術參數
|
檢測器類型 |
Filtered InGaAs |
|
功率范圍 |
–75 to +26 dBm |
|
允許輸入功率 |
+26 dBm |
|
固有不確定度 ① |
±0.13 dB (±3%) |
|
自動調零 |
有 |
|
波長范圍 |
800 to 1700 nm ，步長 1nm 連續可調 |
|
校準波長 |
850, 980, 1300, 1310, 1490, 1550, 1625 nm |
|
顯示分辨率 |
0.01 dB/0.001 μW |
|
測量單位 |
dB, dBm, W |
|
功率測量功能 |
絕對功率，參考功率， Pass/Fail 分析 |
|
自動功能 ② |
自動波長功能（ Auto-λ ）：自動單波長檢測 多波長功能（ Multi-λ ）：自動多波長檢測 |
|
調制檢測 |
270 Hz, 1 kHz, 2 kHz |
|
數據存儲 |
多 10,000 個測試結果；絕對、相對功率（帶時間標識），光纖檢查圖片 |
|
電池工作時間 |
>13 小時（ LiON ） />11 小時（堿性干電池） |
|
預熱時間 |
無需預熱 |
① 條件：校準 波長 ±1nm ， -20dBm （連續波）， 23°C ±3K ， SC /PC 陶瓷插芯， 9μm 光纖。
② 配合 OLS-3x 、 OLS-5x 、 OLS-8x 。
美國JDSU光功率計OLP-85通用參數
|
顯示 |
3.5 英寸彩色 LCD 觸摸屏， 4:3 |
|
|
數據讀出 |
通過 USB 接口 |
|
|
遠程控制 |
通過 USB 接口或以太網接口 |
|
|
檢查功能 |
動態，凍結，存儲的端面圖像，自動 “ 合格 / 不合格 ” |
|
|
光接口適配器 |
2.5 mm 通用 UPP ： FC/SC/ST/DIN/E2000 1.25mm 通用 UPP ： LC 和 MU （選項） |
|
|
電接口 |
USB 2.0 (2 x host, type A, 1 x device, Micro-B) |
|
|
電源 |
AC 適配器， 8x AA5 號堿性電池或可充電鋰電池組 |
|
|
供電模式 |
活躍，自動關機（可編程設置） |
|
|
尺寸（ H x W x D ） |
||
|
OLP-85 |
208 x 112 x 64 mm |
|
|
OLP-85P |
208 x 153 x 64 mm |
|
|
重量 |
||
|
OLP-85 |
750 g |
|
|
OLP-85P |
850 g |
|
|
溫度范圍 |
||
|
操作溫度 |
–10 to +55°C |
|
|
存儲溫度 |
–20 to +70°C |
|
|
|
|
|
美國JDSU光功率計OLP-85訂貨信息
OLP-85 和 85P 光功率計包括：
● SmartClass Fiber 儀表主機
● SC2 軟包
● 電子版文檔 USB 存儲器，含操作手冊，技術參數表和報告軟件。
● 光接口適配器： 2.5mm 通用 UPP （可換的）
● 快速開始指南和安全說明。
● 堿性 5 號干電池 8 節。
|
描述 |
訂貨號 |
|
OLP-85 光功率計 |
2307/03 |
|
OLP-85P 光功率計，帶跳線顯微鏡（ PCM ） |
2308/03 |
|
選項和附件 |
|
|
P5000i 數字分析顯微鏡，含 4 個檢查適配器 |
FBP-SD101 |
|
RBP2 SmartClass Fiber 專用可充電鋰電池組（ 3.7V/20W ） |
2305/90.02 |
|
PS4 交流電源適配器， 12V ， 2A |
2305/90.01 |
|
UC4 SmartClass Fiber 專用免手提載具 |
2128/01 |
|
UC4P SmartClass Fiber 帶 PCM 專用免手提載具 |
2128/02 |
|
SC2 軟包 |
2128/03 |
|
UPP 2.5mm OLP-8x 專用 2.5mm 連接器 |
2307/90.02 |
|
UPP 1.25mm OLP-8x 專用 1.25mm 連接器 |
2307/90.03 |
|
USB 電纜， USB-A 到 Micro-USB |
K807 |
