品牌：EXFO

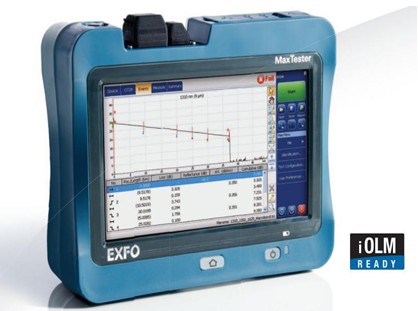

MAX-710B迷你光時域反射儀主要特點
1、借鑒平板電腦設計的OTDR，小巧輕便、堅固耐用、功能強大適用于外場環境。
2、7英寸室外增強型觸摸屏。
3、12小時續航時間，室外使用更加放心。
4、提供即插即用型硬件選件，如可視故障定位儀（VFL）、功率計和USB工具，使技術人員的工作變得更加輕松。
5、支持iOLM光眼技術選件：智能、動態的應用，只需點擊一下，便可將復雜的OTDR
曲線分析化繁為簡。
MAX-710B迷你光時域反射儀應用：
1、可根據測量需求選擇模塊。
2、FTTx最后一英里安裝和故障診斷、中心局鏈路驗證、PON網絡內在線光纖故障診斷。
3、短距離接入網測試、FTTA光纖DAS安裝、CATV/HFC網絡測試。
MAX-710B迷你光時域反射儀技術規格
|
技術規格 |
MAX-710B |
|
模塊型號 |
M1 |
|
波長 |
1310/1550 |
|
動態范圍（dB） |
30/28 |
|
事件盲區（m） |
1 |
|
衰減盲區（m） |
4 |
|
距離范圍 |
0.1至160 km |
|
脈沖寬度 |
5 ns至20 μs |
|
線性度（dB/dB） |
±0.05 |
|
損耗閾值（dB） |
0.01 |
|
損耗分辨率（dB) |
0.001 |
|
采樣分辨率 |
0.04至5 |
|
采樣點 |
最多256000 |
|
距離不確定度 |
±（0.75 + 0.005% x 距離 + 采樣分辨率） |
|
測量時間 |
用戶定義（最長60分鐘） |
|
反射準確度（dB） |
±2 |
|
典型實時刷新率（Hz） |
3 |
|
激光安全 |
1M |
|
光源（可選） |
|
|
輸出功率（dBm） |
-11.5 |
|
調制 |
CW，1 kHz，2 kHz |
|
光功率計（可選） |
|
|
校準波長 |
850、1300、1310、1490、1550、1625、1650 |
|
功率范圍（dBm） |
27至-50 |
|
不確定度（%） |
±5% ± 10 nW |
|
顯示分辨率（dB） |
0.01 = 最大值至40 dBm 0.1 = -40 dBm至-50 dBm |
|
自動偏移置零范圍 |
最大功率至-34 dBm |
|
聲音檢測（Hz） |
270/330/1000/2000 |
|
可視故障定位儀（VFL）（可選） |
|
|
激光 |
650 nm ± 10 nm |
|
CW/調制 |
1 Hz |
|
62.5/125 μm時的典型Pout |
> 1.5 dBm（0.7 mW） |
|
激光安全 |
2級 |
|
光眼（可選） |
|
|
方式 |
1． OTDR組合（Oi）：在一臺設備上運行iOLM和OTDR應用程序。 2． 升級：即使在現場也能增加iOLM軟件選件 3． 僅支持iOLM：僅支持iOLM |
MAX-710B迷你光時域反射儀一般規格
|
硬件 |
規格 |
|
顯示屏 |
7 in（178 mm）室外增強型觸摸屏，800 x 480 TFT |
|
接口 |
兩個USB 2.0端口 RJ-45 LAN 10/100 Mbit/s |
|
存儲 |
2 GB內存（20000條OTDR曲線，典型值） |
|
電池 |
充電鋰離子電池 可根據Telcordia（Bellcore）TR-NWT-001138 連續運行12小時 |
|
電源 |
電源AC/DC適配器，100-240 VAC輸入，50-60 Hz，9-16 V DCIN 15 W最小 |
|
尺寸 （H x W x D） |
200 mm x 155 mm x 68 mm（7 7/8 in x 6 1/8 in x 2 ? in） |
|
重量 （含電池） |
1.29 kg |
|
溫度
|
工作溫度 -10 °C至50 °C（14 °F至122 °F） 存儲 -40 °C至70 °C（-40 °F至158 °F）a |
|
相對濕度 |
0%至95%（非冷凝） |
