品牌：黑馬

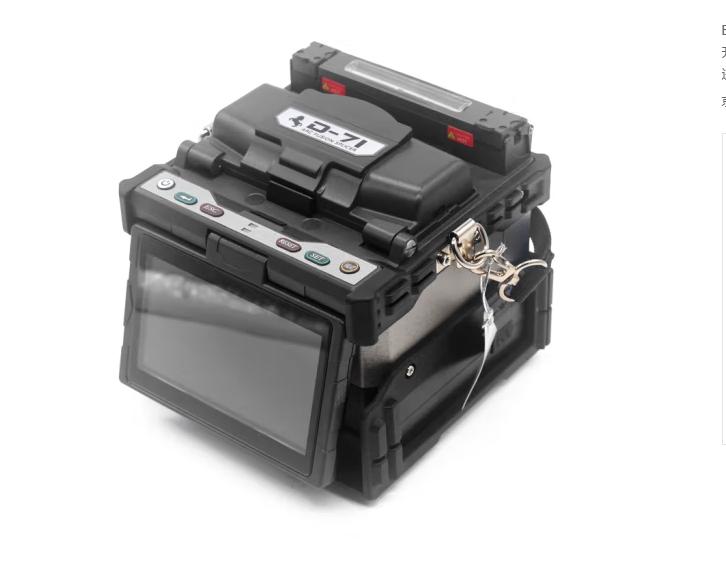

D-71黑馬光纖熔接機簡介
D-71黑馬光纖熔接機采用6000毫安大容量電池，可完成熔接/加熱260次，4.3英寸高清觸屏，7S快速熔接，15S快速加熱設計，六馬達纖芯對準干線光纖熔接機。
D-71黑馬光纖熔接機技術參數
|
技術參數 |
|
|
適用光纖類型 |
SM(G.652&G.657)/MM(G.651)/DS(G.653)/NZDS(G.655)/CS(G,654) |
|
光纖對準方式 |
纖芯對準（六馬達） |
|
適用芯數類型 |
單芯 |
|
適用光纖直徑 |
0.25mm/0.9mm/2.0mm/2.4mm/3.0mm/lndoorCable (皮纜線) |
|
熔接模式 |
預置多種熔接模式(SM_SM,MM62pimDS_DS,NZ_NZ,G657A,G657B,G654G654E,Quick) |
|
典型接續時間 |
標準熔接時間:9s;快速熔接模式:7s |
|
加熱模式 |
內置多種加熱模式（40mm,60mm等熱熔連接器） |
|
加熱時間 |
典型加熱時間:20s;快速加熱時間:15s |
|
典型熔接損耗 |
SM:0.02dB/MM:0.01dB/DS:0.04dB/NZDS:0.04dB/CS:0.04dB (根據ITU-T標準用剪斷發測量) |
|
回波損耗 |
>>60dB |
|
熔接損耗估計功能 |
有 |
|
光纖放置與切割長度 |
直徑100um-1000Rm（涂覆層）/80um-150|Jm（包層）（5-16mm切割長度） |
|
電極棒壽命 |
放電6000次 |
|
拉力測試 |
1.95-2.25N |
|
熔接結果存儲功能 |
10000條熔接記錄，20000條圖像存儲 |
|
開機時間 |
開機僅需6s |
|
電池容量 |
6000mAh |
|
電池熔接和加熱次數 |
典型次數260次（熔接+加熱） |
|
電源供電/外接電源 |
交流電源AC100?240V, 直流電源DC12.6V…1.8A； 具有US2.0通信接口便于互聯網升級 |
|
觀察與顯示方式 |
雙攝像頭互成90。，4.3英寸彩色觸摸顯示屏 |
|
光纖放大與顯示 |
X/Y單纖顯示放大320倍 |
|
操作條件 |
海拔:0?5000m，相對濕度:0?95%溫度:-20?60七,風速:15m/s |
|
存儲條件 |
相對濕度：0~95%溫度:-40~80。電池：-20~30七 |
|
重量 |
1.92 Kg（含電池） |
|
尺寸 |
140x135x138mm |
|
光纖夾具 |
FH-40多合一夾具 (兼容0.25mm,0.9mm,2.0mm,3.0mm,lndoorCable等多種光纖) |
|
兼容性好 |
光纖夾具及加熱器均有熱熔頭配件，選擇配件可解決熱熔頭熔接 |

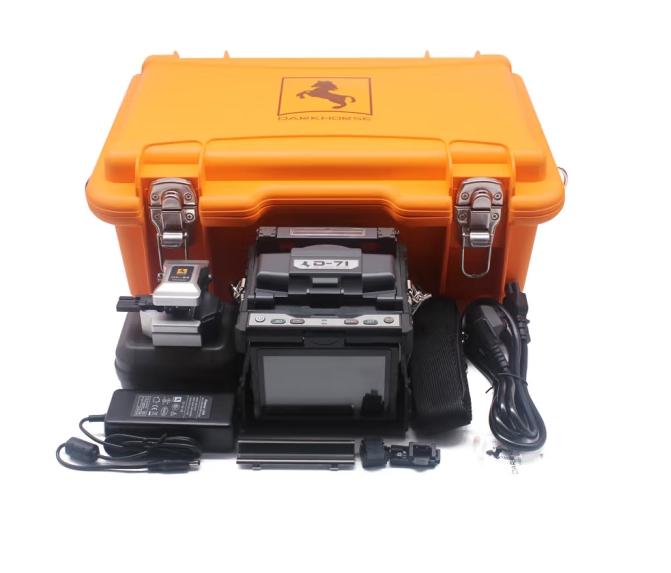

D-71黑馬光纖熔接機配置清單：
|
說明 |
型號 |
數量 |
|
熔接機主機（內置電池） |
D-71（含DB-06電池） |
1臺 |
|
光纖切割刀 |
DC-24 |
1把 |
|
交流適配器 |
ABT018126 |
1個 |
|
交流電源線 |
|
1根 |
|
備用電極棒 |
E14-ASM-HM |
1對 |
|
冷卻支架 |
|
1個 |
|
快速操作手冊 |
|
1份 |
|
攜帶箱 |
|
1個 |
|
雙口剝纖鉗 |
CFS-2 |
1把 |
