型號：33S
原藤倉28S+光纖熔接機升級款33S光纖熔接機

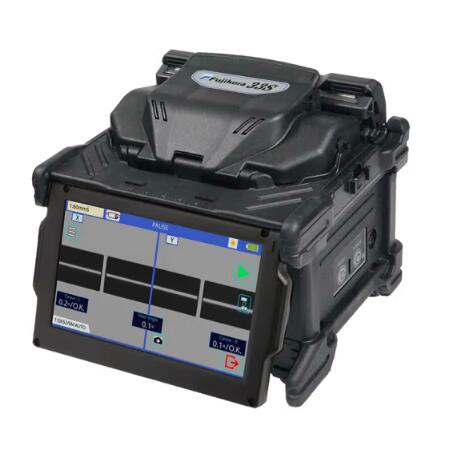

日本藤倉33S光纖熔接機簡介
日本藤倉33S+光纖熔接機是一款既可用于FTTH工程，也可用于光纖干線工程接續的高性價比熔接機。它采用了4馬達式對芯設計，在紛繁復雜的施工現場能夠更好地適應周圍的環境，大大提高了接續成功率和質量，同時也降低了您的成本投入。另外，33S配備了5英寸彩色觸摸屏，全新設計的人機交互菜單相信能讓您的使用更加得心應手。新款藤倉43S光纖熔接機配置了SS05四孔剝纖鉗，可以同時剝除2根裸纖涂覆層；打開33S光纜熔接機上蓋，可以看到采用感應夾具，無需手動打開夾具上蓋，自動彈開，光纖放置好以后，自動關閉夾具，開始放電熔接，讓熔接更高速，光纖熔接工作更輕松。
日本藤倉33S光纖熔接機特點
4馬達活動V型槽對芯熔接機
掌上型設計，帶電池僅1400克
熔接時間6秒
彩色觸摸屏，操作簡便
高精度高強度設計，防沖擊、耐降雨、耐粉塵
三合一多功能壓板與光纖夾具均可適用
10mm的切割長度熔接
大容量鋰電池供電，一塊電池能夠熔接加熱200芯以上
配備輕巧的攜帶箱
日本藤倉33S光纖熔接機技術參數
|
光纖對準方式 |
活動V型槽包層對準 |
|
適用光纖類型 |
SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657) |
|
適用光纖種類 |
蝶形/圓形皮線光纜；2mm/3mm外徑尾纖/跳線；250μm裸光纖和600μm/900μm包覆光纖； |
|
包層直徑 |
125μm |
|
涂覆層直徑 |
100μm至3mm（多功能護套壓板，無需更換夾具） |
|
光纖切割長度 |
10mm |
|
熔接/加熱模式 |
總共100個熔接模式和30個加熱模式 |
|
實際平均熔接損耗 |
0.03dB(SM)，0.01dB(MM)，0.05dB(DS)，0.05dB(NZDS) |
|
熔接時間 |
SM FAST模式：6-8秒，SM AUTO模式：8-10秒 |
|
回波損耗 |
>>60dB |
|
加熱時間 |
60mm套管：21-23秒； slim模式：平均16～18s |
|
熔接結果存儲 |
20000個熔接記錄，100個熔接圖像 |
|
光纖顯示和放大倍數 |
X/Y單獨或同時顯示；132倍（熔接前），300倍（熔接后） |
|
光纖觀察方式 |
雙軸觀測；5.0英寸彩色LCD觸摸屏 |
|
拉力試驗 |
1.96~2.25N |
|
對應熱縮管 |
60mm/40mm/20mm單芯以及各類皮線光纜和熱熔接頭使用套管 |
|
電極棒壽命 |
放電5000次以上 |
|
電池熔接加熱次數 |
60mm模式：約為200次熔接和加熱循環；60mm slim模式：約為230次熔接和加熱循環 |
|
通信接口 |
USB2.0(Mini-B)用于PC連接，支持因特網聯網軟件升級； USB2.0 Atype,約為DC5V,500mA,用于外接LED燈 |
|
操作條件 |
海拔0~5,000m，風速15m/s，溫度-10~+50℃，相對濕度0~95%非冷凝 |
|
尺寸/重量 |
131Wx123Dx121H(mm)/1400g(包括電池) |
|
三防性能 |
防震：76cm高度底部向下墜落 防雨：降水量在10mm/hr的情況下10分鐘，IPX2 防塵：暴露于灰塵中（0.1~500μm大小的硅酸鋁顆粒），IP5X |

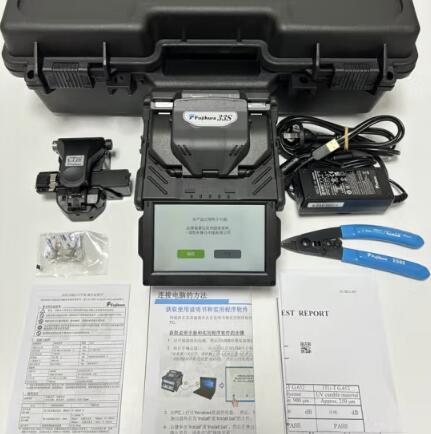

日本藤倉33S光纖熔接機配置清單：
|
說明 |
型號 |
數量 |
|
熔接機主機（內置電池） |
43S（含BTR-17電池） |
1臺 |
|
交流適配器 |
ADC-21 |
1個 |
|
交流電源線 |
ACC-12 |
1根 |
|
高精度光纖切割刀 |
CT16 |
1把 |
|
備用電極棒 |
ELCT2-16B |
1對 |
|
快速操作指南 |
QRC-08-C |
1份 |
|
攜帶箱 |
CC-44 |
1個 |
|
雙口剝纖鉗 |
-- |
1把 |
