品牌：住友
此型號已經于2022年11月份停產，歡迎選購升級款T601C+住友光纖熔接機

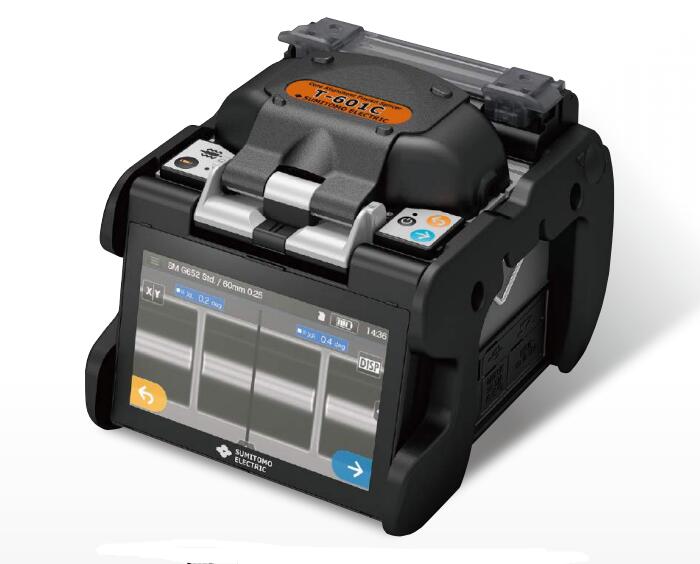

住友T-601C光纖熔接機
住友T-601C光纖熔接機，6400毫安大容量鋰電池BU-16,熔接加熱300次，5英寸高清晰電容屏，350倍放大纖芯對準熔接，6s快速熔接，15秒加熱，四周防震橡膠設計，能夠全面的保護機器。
住友T-601C光纖熔接機產品特點：
耐環境性能：防水、防塵、防護、防跌落
高速作業：熔接6秒，加熱15秒
5英寸高清觸摸彩色LCD顯示屏，操作簡單自如
提升耐環境性能，并滿足多樣化需求
大容量電池，一次充滿電可熔接300次
2個CMOS照相機觀察光纖，放大倍數：350倍（變焦700倍）
根據環境變化自動放電校正
電極壽命大于6000次
工作條件：海拔0~6000米，溫度-10~+50℃
自帶護甲，可適應各種惡劣環境：極寒天氣，高溫干燥，沙漠地帶都可正常工作
軟件支持網絡升級
適用工程范圍：（適用于FTTH光纖到戶，安防監控，主干網絡，電力光纖工程，基站等）
1. 通訊工程（承包中國電信、移動、聯通運營商線路工程）
2. FTTH光纖到戶（小區光纖到戶）
3. 安防監控（適用各種安防監控工程）
4. 主干網絡（應用于市到縣，縣到鄉鎮的主干網絡）
5. 小區光纖改造（光纖升級工程，布線光交箱等應用）
6. 電力光纜（電力光纜工程熔接）
|
住友T-601C光纖熔接機技術參數： |
|||
|
項目 |
T-601C |
||
|
光纖要求 |
材料 |
玻璃纖維 |
|
|
光纖芯數/種類 |
單芯 / SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.65 7) |
||
|
光纖外徑 |
包層直徑:80um - 150um，涂覆層直徑:100um - 1,000um |
||
|
切斷長度 |
5 - 16mm (使用涂覆壓夾) |
||
|
標準性能 |
標準熔接損耗 ※1 |
SMF:0.02dB, MMF:0.01dB, DSF:0.04dB, NZDSF:0.04dB |
|
|
標準反射衰減 |
大于60dB |
||
|
熔接時間 |
6秒(SM G652 Quick模式)，8秒 (Auto模式) |
||
|
加熱時間 |
15秒(使用FPS-61-2.6熱縮套管，Slim 60mm Quick模式下) |
||
|
電池使用次數(含熔接和加熱補強)※2 |
約300次(BU-16) |
||
|
光纖觀察/放大倍數 |
2個CMOS照相機觀察 350倍(變焦:700倍)「X或Y單軸」 |
||
|
熔接點張力試驗 |
1.96 - 2.09N |
||
|
熱縮保護套管規格 |
60mm, 40mm 以及住友Nano熱縮套管 |
||
|
程序 |
熔接程序 |
300 其中初始預置40組 用戶設置260組 |
|
|
加熱程序 |
100 其中初始預置23組 用戶設置77組 |
||
|
功能 |
熔接圖像／熔接數據存儲 |
200張圖像 / 10,000個熔接數據（機身存儲） 50200張圖片/20,000個熔接數據（8GB SD存儲卡） |
|
|
光衰減熔接 |
0.1dB至15dB (0.1dB單位) |
||
|
多規格對應光纖壓夾 |
可提供，250um、900um 以及松套／緊套光纖 |
||
|
可反轉型光纖涂覆壓夾 |
可提供 |
||
|
內藏用戶訓練指導視頻 |
可提供 |
||
|
自動光纖識別 |
SMF / MMF / Other |
||
|
自動放電校準 |
根據環境變化自動校正 |
||
|
尺寸／重量 |
尺寸 |
128(W) x 154(D) x 130(H)mm (不含防震橡膠) |
|
|
重量 |
1.7公斤 (不含電池)，2.0公斤 (含電池BU-16) |
||
|
顯示器尺寸 |
5.0英寸觸摸屏彩色LCD屏幕 |
||
|
終端 |
直流輸出 |
DC12V (光纖剝線鉗JR-6使用) |
|
|
USB接口 |
USB2.0 (mini-B型) |
||
|
存儲卡 |
SD/SDHC存儲卡(32GB) |
||
|
電源 |
AC交流輸入 |
AC100-240V, 50/60Hz (ADC-16) |
|
|
DC直流輸入 |
DC10-15V |
||
|
電池規格 |
鋰電池10.8V;6,400mAh (BU-16) |
||
|
工作條件 |
海拔高度:0 - 6,000米，工作溫度:-10 - +50℃，工作濕度:0 - 95% (不結露)，對應風速15m/s |
||
|
存儲條件 |
保管溫度:-40- +80℃，保管濕度:0-95%(不結露)，電池:-20- +30℃ (長期保管) |
||
|
電極壽命 ※3 |
大于6,000次放電 |
||
|
軟件升級 |
網絡升級 |
||
|
數據管理 |
通過專用電腦軟件，可儲存、編輯、分析數據 |
||
|
※1 : 住友同種光纖(室溫)，通過光纖切斷法測試，符合ITU-T和IEC規格。 |
|||
|
※2 : 熔接和加熱補強次數會受到電池使用環境的影響。 |
|||
|
※3 : 電極實際壽命會受到工作環境的影響。 |
|||
|
耐環境性能* |
|||
|
|
詳細試驗 |
||
|
沖擊試驗 |
從76cm高處落下，5面對應 (上面蓋子部分除去) |
||
|
防水試驗 |
IPx2等級 (3mm/min的水滴，15度傾斜4面x2.5分鐘以上試驗后，確認機器正常動作) |
||
|
防塵試驗 |
IP5x等級 (放入裝有顆粒直徑75μm的粉塵中，8小時放置后，機器正常動作 ) |
||
|
*本確認是住友通過電池驅動進行的試驗。不是保證該產品在任何狀況下的無破損、無故障。 |
|||
住友T-601C光纖熔接機標準配置：
主機T-601C、光纖切割刀FC-6S、充電電池BU-16、電源適配器ADC-16、電源線、備用電極、快速參考指南、熱縮管冷卻盤、帶工作臺的攜帶箱攜帶箱。
